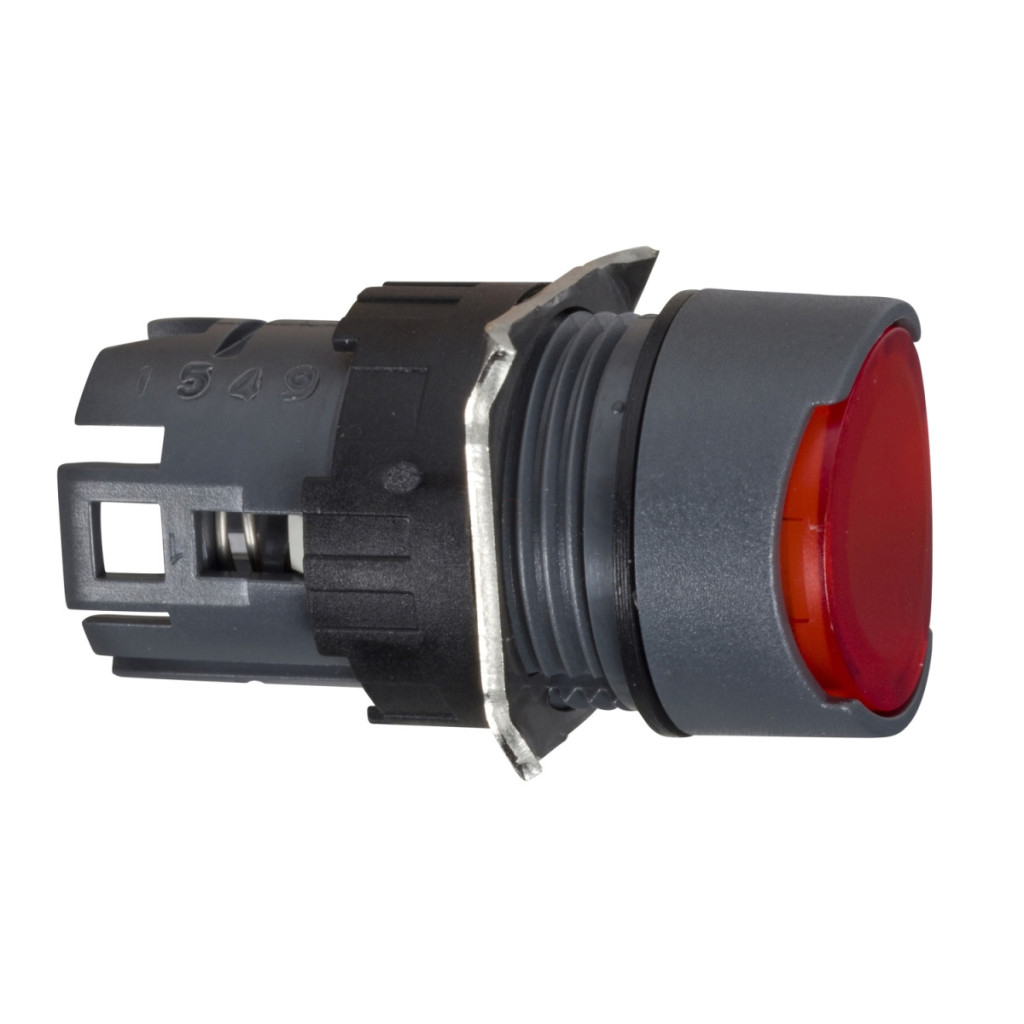

Capul butonului iluminat Schneider Electric Harmony XB6 seria ZB6AW4 este un element de control fiabil și ușor de utilizat pentru sistemele de control. Acest buton compact, cu diametrul de 16 mm, de culoare roșie, cu LED integrat, este alegerea ideală pentru panouri de control industriale, mașini și interfețe de echipamente, unde vizibilitatea ridicată și designul robust sunt importante. Butonul rotund, roșu, nemarcat, încastrat ZB6AW4 funcționează cu revenire prin arc, fiind intuitiv și sigur de utilizat. Intervalul de tensiune de alimentare de 12-24 V asigură o compatibilitate largă cu diferite sisteme. Iluminarea LED integrată oferă o vizibilitate excelentă în toate condițiile de iluminare, astfel încât starea butonului este întotdeauna clar vizibilă. Placa frontală din plastic a produsului este rezistentă la uzură în timpul utilizării zilnice. Butonul Schneider Electric Harmony XB6 ZB6AW4 are caracteristici de protecție remarcabile: grad de protecție IP65 conform IEC 60529, care oferă protecție completă împotriva prafului și jeturilor de apă. De asemenea, este conform cu standardele NEMA 13, NEMA 4 și NEMA 4X conform reglementărilor UL 50 și CSA C22.2 nr. 94. Produsul este clasificat în clasa II conform standardului IEC 61140 privind protecția împotriva șocurilor electrice. Acest cap de buton poate fi utilizat la temperaturi de funcționare cuprinse între -25 °C și +70 °C și depozitat la temperaturi cuprinse între -40 °C și +70 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Dimensiunile produsului permit un design compact: lățimea și înălțimea totală conform CAD sunt ambele de 18 mm, iar adâncimea totală este de 33 mm. Capul butonului ZB6AW4 este conform cu numeroase standarde internaționale, inclusiv JIS C 852, JIS C8201-5-1, CSA C22.2 nr. 14, EN/IEC 60947-1, EN/IEC 60947-5-1, EN/IEC 60947-5-5, UL 508 și JIS C8201-1. Produsul are o rezistență excelentă la vibrații, cu parametri de ±3 mm (f=2...500 Hz) și 5 gn (f=2...500 Hz). Rezistența sa la șocuri este de 30 gn (durată = 18 ms) pentru accelerația semiondulei sinusoidale și de 50 gn (durată = 11 ms) pentru accelerația semiondulei sinusoidale, conform IEC 60068-2-27. Produsul Schneider Electric ZB6AW4 deține certificări internaționale precum CCC, GOST, UL și CSA, fiind astfel adecvat pentru utilizarea în diverse aplicații industriale la nivel mondial.
Harmony XB6 - Specificații tehnice ZB6AW4
Caracteristici cheie
Familia de produse: Harmony XB6
Tipul produsului: Cap cu buton iluminat
Compatibilitatea produsului: LED integrat
Denumire scurtă a dispozitivului: ZB6
Material panou frontal: Plastic
Diametru de montare: 16 mm
Vândut pe bucată: 1
Forma capului unității indicatoare: Rotundă
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Roșu încastrat, nemarcat
Caracteristici suplimentare
Lățime totală conform CAD: 18 mm
Înălțime totală conform CAD: 18 mm
Adâncime totală conform CAD: 33 mm
Condiții de mediu
Tratament de protecție: TC
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -25...70 °C
Clasa de protecție electrică la atingere: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție NEMA: NEMA 13 conform UL 50
NEMA 4 conform UL 50
NEMA 4X conform UL 50
NEMA 4 conform CSA C22.2 Nr. 94
NEMA 4X conform CSA C22.2 Nr. 94
NEMA 13 conform CSA C22.2 Nr. 94
Standarde
JIS C 852
JIS C8201-5-1
CSA C22.2 nr. 14
EN/IEC 60947-1
EN/IEC 60947-5-1
EN/IEC 60947-5-5
UL 508
JIS C8201-1
Certificări de produs
CCC
GOST
UL
CSA
Rezistență la vibrații
+/- 3 mm (f= 2...500 Hz) conform IEC 60068-2-6
5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact
30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
