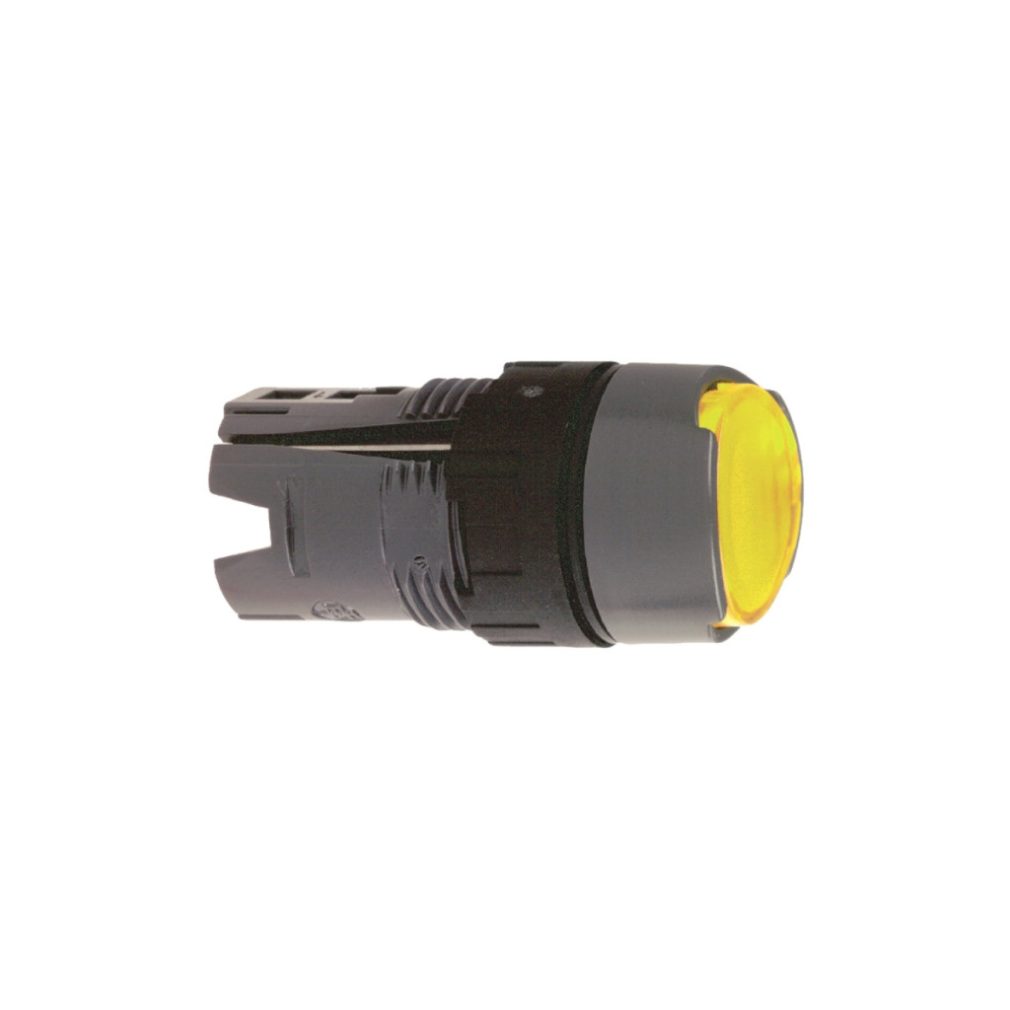

Gama de produse Schneider Electric Harmony XB6 Capul indicator luminos ZB6AW5 este un element de control industrial de înaltă calitate, care reprezintă alegerea perfectă pentru o gamă largă de aplicații de automatizare și control. Acest cap circular galben cu buton apăsat, cu un diametru de 16 mm, are iluminare LED integrată și un mod de funcționare cu revenire prin arc, astfel încât revine imediat la poziția inițială după apăsare. Capul indicatorului luminos ZB6AW5 funcționează cu o sursă de alimentare de 12-24 V și este disponibil într-o versiune nemarcată, ceea ce îl face universal aplicabil într-o varietate de aplicații. Produsul este fabricat cu o placă frontală din plastic, care oferă un design ușor, dar durabil. Diametrul de montare de 16 mm este o dimensiune standard, ceea ce facilitează instalarea în diverse medii industriale și panouri de control. Suprafața de control galbenă, încastrată, este clar vizibilă pentru operatori și indică în mod clar starea butonului, chiar și în condiții de iluminare slabă. Capul butonului ZB6AW5 are caracteristici de protecție remarcabile. Clasa de protecție IP65, în conformitate cu IEC 60529, oferă protecție împotriva prafului și jeturilor de apă, făcându-l ideal pentru utilizarea în medii industriale în care echipamentele pot fi expuse la praf, umiditate sau chiar jeturi de apă. În plus, produsul este conform cu standardele de protecție NEMA 13, NEMA 4 și NEMA 4X, în conformitate cu standardele UL 50 și CSA C22.2 nr. 94, sporind și mai mult fiabilitatea sa în condiții de mediu dificile. Acesta aparține clasei de protecție tactilă II conform standardului IEC 61140, ceea ce înseamnă izolație dublă, asigurând astfel o siguranță sporită pentru utilizator. Capul lămpii indicatoare ZB6AW5 poate fi utilizat într-un interval larg de temperaturi, cu un interval de temperatură de funcționare de la -25 °C la +70 °C și un interval de temperatură de depozitare de la -40 °C la +70 °C. Produsul este echipat cu tratament de protecție de tip TC, care îi sporește și mai mult rezistența la diverse influențe ale mediului. Are un design compact: 18 mm lățime, 18 mm înălțime și 33 mm adâncime, ceea ce îl face ușor de montat în majoritatea panourilor de control și dulapurilor de comandă. Capul lămpii indicatoare ZB6AW5 este conform cu numeroase standarde și reglementări internaționale, inclusiv: JIS C 852, UL 508, EN/IEC 60947-1, EN/IEC 60947-5-1, CSA C22.2 nr. 14, JIS C8201-5-1, EN/IEC 60947-5-5 și JIS C8201-1, garantând o calitate și fiabilitate ridicate pentru utilizare oriunde în lume.
Specificații tehnice Harmony XB6 ZB6AW5
Caracteristici principale
Familia de produse: Harmony XB6
Tipul produsului: Buton iluminat pentru cap
Compatibilitatea produsului: LED integrat
Denumirea scurtă a dispozitivului: ZB6
Material placă frontală: Plastic
Diametru de montare: 16 mm
Unitate de vânzare: 1
Formă cap indicator: Rotundă
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Galben, încastrat, nemarcat
Date suplimentare
Lățime CAD: 18 mm
Înălțime CAD: 18 mm
Adâncime CAD: 33 mm
Caracteristici de mediu
Tratament de protecție: TC
Temperatură ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -25...70 °C
Clasă de protecție împotriva șocurilor electrice: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție NEMA: NEMA 13 conform UL 50, NEMA 4 conform UL 50, NEMA 4X conform UL 50, NEMA 4 conform CSA C22.2 nr. 94, NEMA 4X conform CSA C22.2 nr. 94, NEMA 13 conform CSA C22.2 nr. 94
Standarde
JIS C 852, UL 508, EN/IEC 60947-1, EN/IEC 60947-5-1, CSA C22.2 nr. 14, JIS C8201-5-1, EN/IEC 60947-5-5, JIS C8201-1
Certificări de produs
CCC, UL, CSA, GOST
Rezistență la vibrații
+/- 3 mm (f= 2...500 Hz) conform IEC 60068-2-6
5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact
30 gn (durată = 18 ms) accelerație semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semisinusoidală conform IEC 60068-2-27
