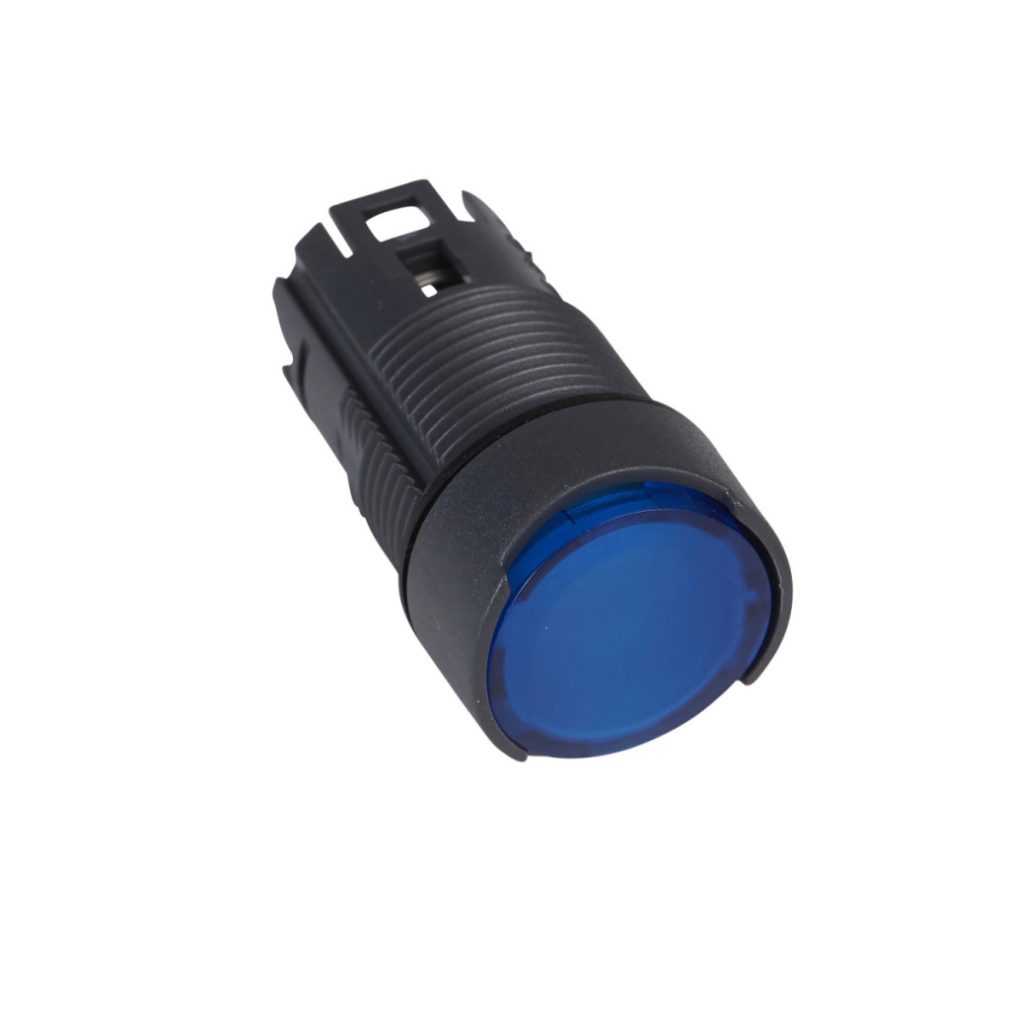

Gama de produse Schneider Electric Harmony XB6 Capul indicator luminos albastru ZB6AW6 este o componentă de înaltă calitate concepută pentru uz industrial, oferind soluția perfectă pentru panouri de control și dulapuri de comutație. Acest cap compact de buton iluminat, cu diametrul de 16 mm, oferă operatorilor un feedback foarte vizibil în orice mediu industrial, datorită culorii sale albastre. Capul indicatorului luminos ZB6AW6 este fabricat din plastic, ceea ce asigură o greutate redusă și o durată lungă de viață. Butonul rotund, cu suprafață netedă, albastru, fără marcaje, are o funcție de revenire cu arc, astfel încât revine automat la poziția inițială după ce a fost apăsat. Produsul este compatibil cu LED-uri integrate și funcționează într-un interval de tensiune de funcționare de 12-24 V, permițând o aplicare flexibilă în diverse sisteme. Acest membru al seriei Harmony XB6 are caracteristici excelente de protecție: clasa de protecție IP65 este conformă cu standardul IEC 60529, oferind protecție împotriva prafului și a apei. Clasele sale NEMA 13, NEMA 4 și NEMA 4X (conform standardelor UL 50 și CSA C22.2 nr. 94) consolidează și mai mult fiabilitatea produsului în medii extreme. Tratamentul de protecție a suprafeței TC și protecția electrică la atingere de clasa II (conform IEC 61140) garantează un nivel ridicat de siguranță în timpul utilizării. Produsul poate fi utilizat într-un interval de temperatură de funcționare de la -25 °C la +70 °C și un interval de temperatură de depozitare de la -40 °C la +70 °C. Capul lămpii indicatoare ZB6AW6 este ușor de instalat, iar diametrul standard de montare de 16 mm permite instalarea acestuia într-o gamă largă de panouri. Produsul are dimensiuni compacte: 18 mm lățime, 18 mm înălțime și 33 mm adâncime, permițând o instalare care economisește spațiu. Capul indicatorului luminos ZB6AW6 poate fi montat și pe o placă de circuit imprimat folosind accesoriile adecvate, cu ajutorul instrucțiunilor detaliate de instalare. Produsul este conform cu o serie de standarde internaționale, inclusiv EN/IEC 60947-5-5, EN/IEC 60947-5-1, EN/IEC 60947-1, UL 508, CSA C22.2 nr. 14, precum și standardele japoneze JIS C 852, JIS C8201-5-1 și JIS C8201-1, asigurând utilizarea sa la nivel global.
Harmony XB6 - ZB6AW6 - Cap indicator luminos Ø16, albastru date tehnice
Caracteristici principale
Familia de produse: Harmony XB6
Tipul produsului: Cap buton iluminat
Compatibilitatea produsului: LED integrat
Denumirea scurtă a dispozitivului: ZB6
Materialul panoului frontal: Plastic
Diametru de montare: 16 mm
Cantitate minimă de comandă: 1
Formă unitate de semnalizare: Rotundă
Tip actuator: Revenire cu arc
Suprafață actuator: Albastră, netedă, fără marcaje
Informații suplimentare
Lățime CAD: 18 mm
Înălțime CAD: 18 mm
Adâncime CAD: 33 mm
Caracteristici de mediu
Tratament de protecție a suprafeței: TC
Temperatură ambiantă de depozitare: -40...70 °C
Temperatura ambiantă de funcționare: -25...70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție NEMA: NEMA 13 conform UL 50, NEMA 4 conform UL 50, NEMA 4X conform UL 50, NEMA 4 conform CSA C22.2 nr. 94, NEMA 4X conform CSA C22.2 nr. 94, NEMA 13 conform CSA C22.2 nr. 94
Standarde
EN/IEC 60947-5-5, JIS C 852, UL 508, CSA C22.2 nr. 14, EN/IEC 60947-5-1, JIS C8201-5-1, EN/IEC 60947-1, JIS C8201-1 Certificări de produs CSA, GOST, UL, CCC Rezistență la vibrații +/- 3 mm (f= 2...500 Hz) conform IEC 60068-2-6
5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact
30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
