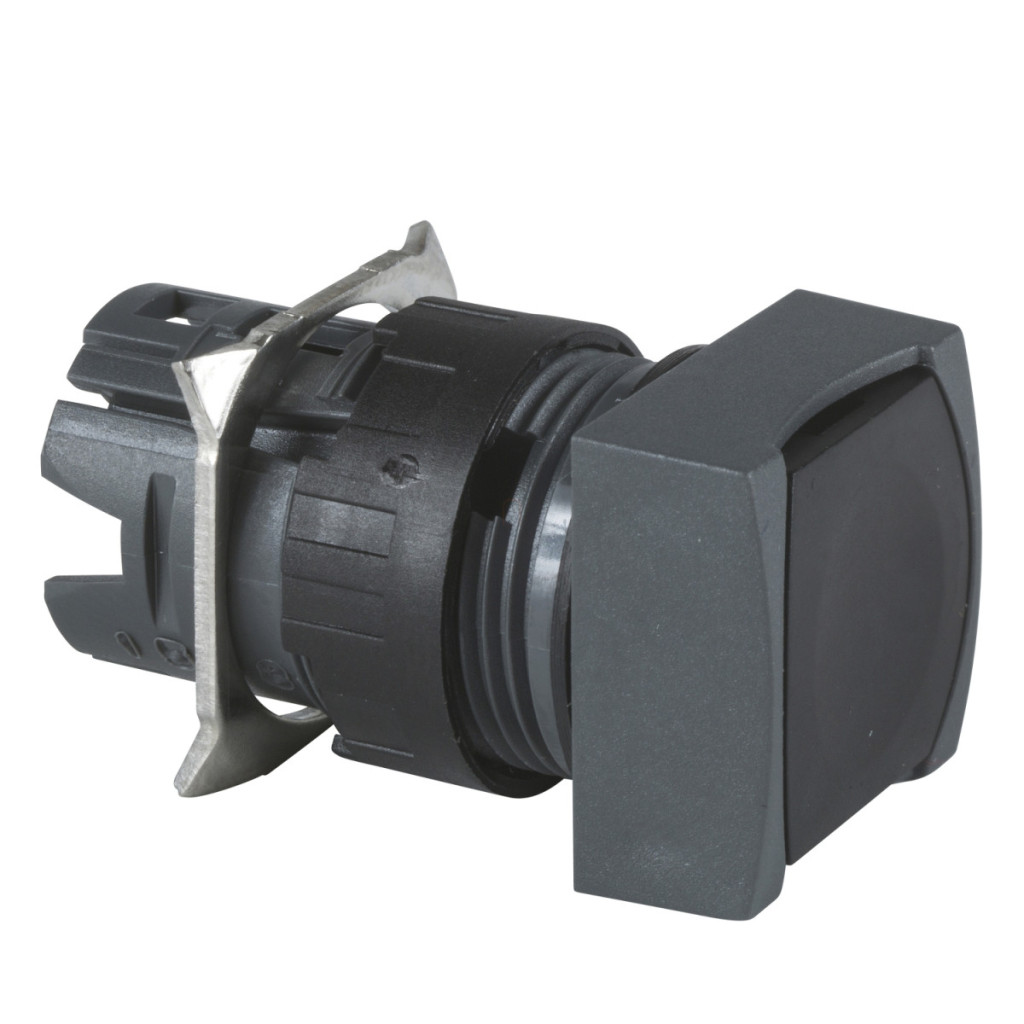

Butonul ZB6CA2 din seria Harmony XB6 de la Schneider Electric este un element de control industrial profesional de înaltă calitate, conceput în principal pentru utilizarea în dulapuri de comutație și panouri de control. Acest buton negru, pătrat, cu suprafață adâncită, se potrivește perfect cu celelalte elemente din familia de produse Harmony XB6, asigurând un aspect uniform în întregul sistem de control. Butonul ZB6CA2 are un diametru standard de montare de 16 mm, o dimensiune utilizată pe scară largă în automatizarea industrială. Funcționarea cu revenire prin arc asigură o utilizare fiabilă a butonului chiar și în condiții de utilizare intensă. Produsul este fabricat într-un design nemarcat, permițând o utilizare flexibilă în diverse aplicații și etichetare personalizată, după cum este necesar. Datorită cadrului său din plastic, butonul este ușor, dar durabil, după cum o demonstrează greutatea sa netă de 0,016 kg. Forma pătrată nu numai că oferă un aspect estetic, dar facilitează și alinierea pe panourile de control. Capul butonului Schneider Electric ZB6CA2 are parametri tehnici remarcabili. Gradul de protecție IP65 asigură protecție împotriva prafului și jeturilor de apă, astfel încât produsul funcționează fiabil chiar și în medii industriale dure. Este conform cu standardele de protecție NEMA 13, NEMA 4 și NEMA 4X, în conformitate cu UL 50 și CSA C22.2 nr. 94. Produsul este clasificat ca protecție de clasa II conform IEC 61140, ceea ce înseamnă o siguranță sporită pentru utilizatori. Capul butonului poate fi utilizat la temperaturi de funcționare între -25 °C și +70 °C și depozitat la temperaturi între -40 °C și +70 °C, ceea ce îl face potrivit pentru utilizare în condiții de mediu extreme. La proiectarea butonului ZB6CA2, inginerii Schneider Electric au acordat o atenție deosebită detaliilor și designului practic. Pe baza desenelor tehnice ale produsului, butonul are o lățime și o înălțime totală de 18 mm și o adâncime de 33 mm. Această dimensiune compactă permite amplasarea densă pe panourile de control. Capul butonului este, de asemenea, compatibil cu conectarea directă la plăci de circuite imprimate, ceea ce reprezintă un avantaj major în aplicațiile electronice moderne. Produsul este conform cu o serie de standarde internaționale, inclusiv IEC 60947-5-5, IEC 60947-1, IEC 60947-5-1, UL 508 și standardele japoneze JIS C8201-5-1, JIS C 852 și JIS C8201-1. Capul butonului ZB6CA2 este alegerea ideală pentru sistemele de automatizare industrială, panourile de control și aplicațiile mecanice în care fiabilitatea și durabilitatea sunt esențiale.
Schneider Electric Harmony XB6 - ZB6CA2 date tehnice
Caracteristici generale
Familia de produse: Harmony XB6
Tipul produsului: Buton neiluminat
Denumire scurtă a produsului: ZB6
Material cadru: Plastic
Diametru de montare: 16 mm
Formă cap indicator: Pătrată
Tip acționare: Revenire cu arc
Profil acționare: Negru încastrat, nemarcat
Informații suplimentare
Lățime CAD: 18 mm
Înălțime CAD: 18 mm
Adâncime CAD: 33 mm
Caracteristici de mediu
Tratament de protecție: TC
Temperatură ambiantă de depozitare: -40…70 °C
Temperatură ambiantă de funcționare: -25…70 °C
Clasă de protecție împotriva șocurilor electrice: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție NEMA: NEMA 13 conform UL 50, NEMA 4 conform UL 50, NEMA 4X conform UL 50, NEMA 13 conform CSA C22.2 nr. 94, NEMA 4 conform CSA C22.2 nr. 94, NEMA 4X conform CSA C22.2 nr. 94
Standarde
IEC 60947-5-5, CSA C22.2 nr. 14, IEC 60947-1, IEC 60947-5-1, UL 508, JIS C8201-5-1, JIS C 852, JIS C8201-1
Certificări de produs
GOST, CSA, UL, CCC
Rezistență la vibrații
+/- 3 mm (f= 2…500 Hz) conform IEC 60068-2-6
5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact
30 gn (durată = 18 ms) pentru accelerație cu undă semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu undă semisinusoidală conform IEC 60068-2-27
