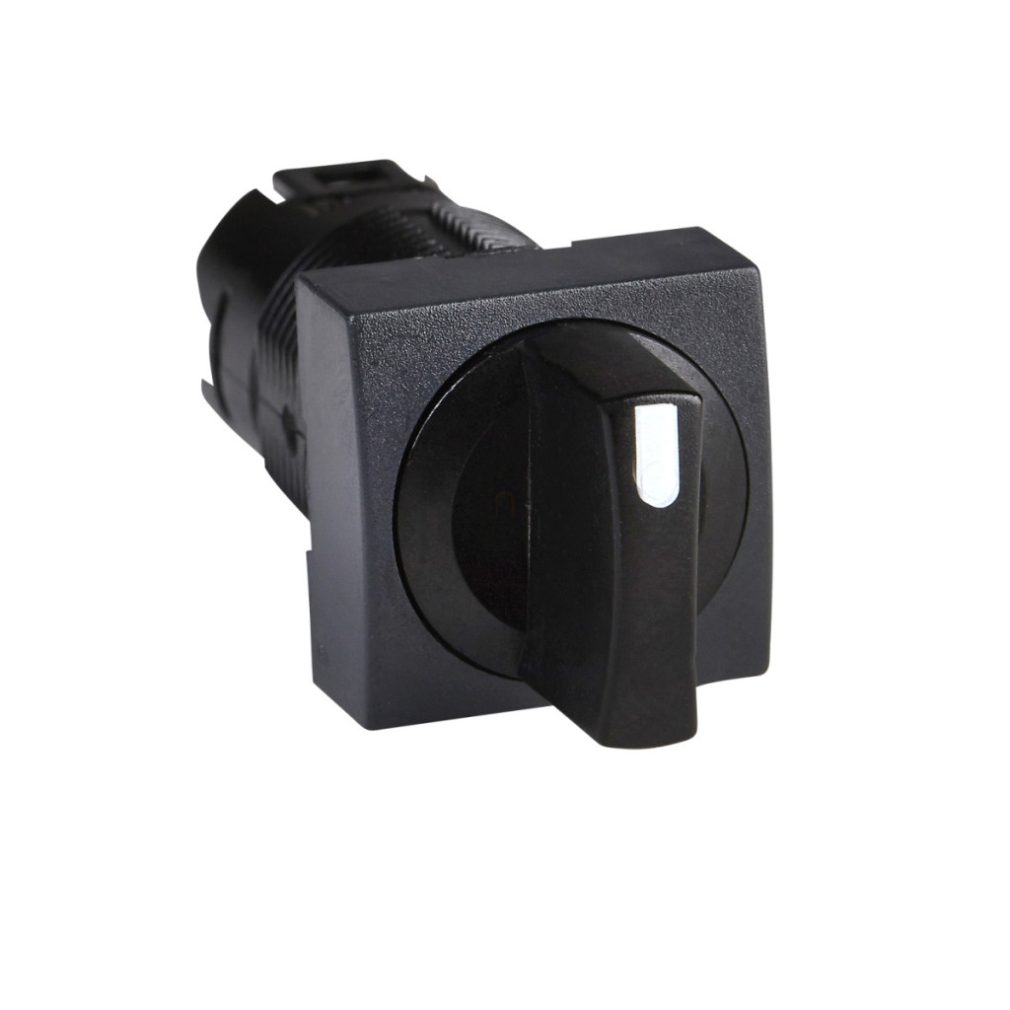

Capul comutatorului selector ZB6CD23 din gama de produse Harmony XB6 de la Schneider Electric este un element de control industrial compact și de precizie, ideal pentru implementarea diverselor poziții de comutare în medii industriale. Acest comutator selector de formă pătrată, cu mâner negru standard, are un diametru de montare de 16 mm și oferă trei poziții stabile cu distanță de 60°. Capul comutatorului selector ZB6CD23 are caracteristici tehnice remarcabile. Datorită clasei de protecție IP65, componenta cu placă frontală din plastic este perfect protejată împotriva prafului și jeturilor de apă, în conformitate cu IEC 60529. În plus, acesta respectă cerințele de protecție NEMA 13, NEMA 4 și NEMA 4X în conformitate cu standardele UL 50 și CSA C22.2 nr. 94. Dispozitivul este tratat TC și aparține clasei de protecție electrică II conform IEC 61140. Acest lucru asigură un nivel ridicat de siguranță chiar și în medii industriale. Designul capului comutatorului selector ZB6CD23 permite integrarea ușoară a acestuia în diverse panouri de control. Dimensiunile CAD ale componentei sunt de 18 mm lățime, 18 mm înălțime și 43 mm adâncime. Intervalul de temperatură de funcționare al produsului este între -25 °C și +70 °C, în timp ce intervalul de temperatură de depozitare este între -40 °C și +70 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Accesoriile disponibile pentru capul comutatorului selector ZB6CD23 includ adaptorul de soclu ZB6Y010 și suportul de carcasă ZB6Y011, care permit montarea directă pe o placă de circuit imprimat sau conectarea prin adaptorul de soclu. Produsul este conform cu o serie de standarde internaționale, inclusiv CSA C22.2 nr. 14, IEC 60947-5-1, IEC 60947-1, JIS C8201-5-1, JIS C 852, IEC 60947-5-5, UL 508 și JIS C8201-1, ceea ce dovedește fiabilitatea și compatibilitatea sa în diverse aplicații și piețe.
Schneider Electric Harmony XB6 - Date tehnice ZB6CD23
Caracteristici generale
Familia de produse: Harmony XB6
Tipul produsului: Cap comutator selector
Denumirea scurtă a dispozitivului: ZB6
Materialul panoului frontal: Plastic
Diametru de montare: 16 mm
Forma capului unității indicatoare: Pătrată
Tip operator: Fix
Profil operator: Mâner standard negru
Informații privind poziția operatorului: 3 poziții 60°
Informații suplimentare
Lățime totală CAD: 18 mm
Înălțime totală CAD: 18 mm
Adâncime totală CAD: 43 mm
Caracteristici de mediu
Tratament de protecție: TC
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -25...70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție NEMA: NEMA 13 conform UL 50, NEMA 4 conform UL 50, NEMA 4X conform UL 50, NEMA 13 conform CSA C22.2 nr. 94, NEMA 4 conform CSA C22.2 nr. 94, NEMA 4X conform CSA C22.2 nr. 94
Standarde
CSA C22.2 nr. 14, IEC 60947-5-1, IEC 60947-1, JIS C8201-5-1, JIS C 852, IEC 60947-5-5, UL 508, JIS C8201-1
Certificări de produs
UL, CSA, CCC, GOST
Rezistență la vibrații
+/- 3 mm (f= 2...500 Hz) conform IEC 60068-2-6
5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri
30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
