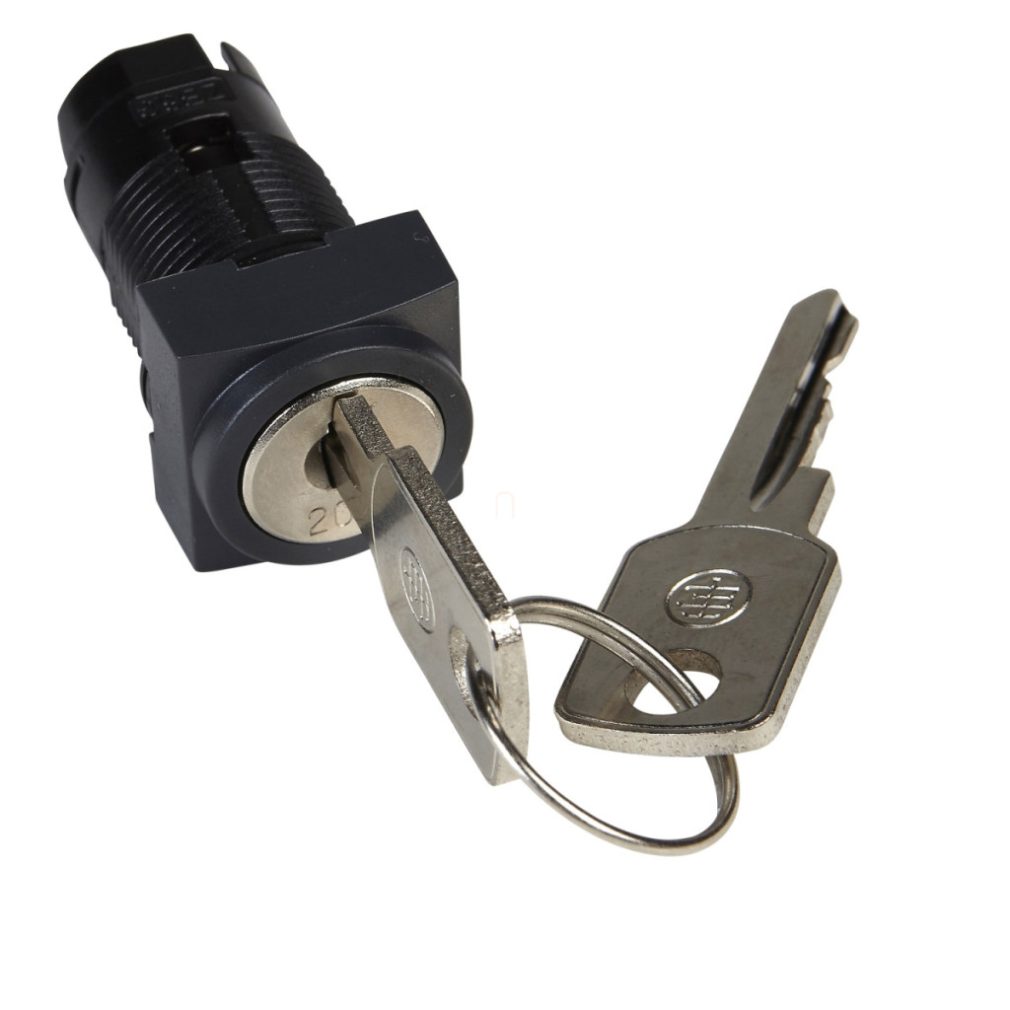

Produsul Schneider Electric Harmony XB6 seria ZB6CGC este un comutator cu cheie de înaltă calitate, conceput pentru sisteme de control industrial, dulapuri de distribuție și panouri de control. Acest comutator cu cap pătrat, cu diametrul de 16 mm, asigură o funcționare fiabilă și un design profesional chiar și pentru cele mai exigente aplicații. Comutatorul cu selector cu cheie ZB6CGC face parte din familia de produse Harmony XB6 și are două poziții, fiind potrivit pentru diverse funcții. Datorită tehnologiei „stay put”, comutatorul rămâne în poziția selectată până când este comutat din nou, fiind ideal pentru aplicații în care modul setat trebuie să rămână stabil. Designul negru al cheii oferă o securitate sporită, deoarece numai persoanele care dețin cheia pot modifica setările. Cheia poate fi scoasă în orice poziție, sporind și mai mult flexibilitatea și securitatea. Din punct de vedere tehnic, produsul ZB6CGC are o serie de caracteristici remarcabile. Placa frontală din plastic și diametrul de montare de 16 mm permit instalarea ușoară în orificii de dimensiuni standard. Capul de afișare pătrat măsoară 18 x 18 mm și are o adâncime totală de 55 mm. Din punct de vedere al mediului, este de remarcat faptul că are un grad de protecție IP65 conform IEC 60529, ceea ce îl face complet protejat împotriva pătrunderii prafului și oferă, de asemenea, protecție împotriva jeturilor de apă. De asemenea, este conform cu clasele de protecție NEMA 13, NEMA 4 și NEMA 4X conform standardelor UL 50 și CSA C22.2 nr. 94. Produsul poate fi utilizat la temperaturi de funcționare cuprinse între -25 °C și +70 °C, iar intervalul de temperatură de depozitare este cuprins între -40 °C și +70 °C. Capul comutatorului cu cheie ZB6CGC are proprietăți excelente de rezistență la vibrații și șocuri. Testat conform IEC 60068-2-6, poate rezista la vibrații cu o amplitudine de +/- 3 mm și o accelerație de 5g în intervalul de frecvență de 2-500 Hz. Rezistența sa la impact este, de asemenea, remarcabilă, rezistând la o accelerație de 30 g timp de 18 ms și la o accelerație de 50 g timp de 11 ms în cazul unei unde semisinusoidale, conform standardului IEC 60068-2-27. În ceea ce privește siguranța electrică, este clasificat ca protecție de clasa II conform standardului IEC 61140. Produsul este conform cu numeroase standarde și certificări internaționale, inclusiv CSA C22.2 nr. 14, UL 508, diverse standarde JIS, EN/IEC 60947-1 și 60947-5-1, și are, de asemenea, certificări GOST, UL, CCC și CSA.
Schneider Electric Harmony XB6 - ZB6CGC - Cap comutator selector cu 2 poziții, Ø16, date tehnice
Caracteristici generale
Familia de produse: Harmony XB6
Tipul produsului: Cap comutator selector cu cheie
Denumire scurtă: ZB6
Material placă frontală: Plastic
Diametru de montare: 16 mm
Cantitate minimă de comandă: 1
Formă cap unitate indicator: Pătrată
Tip de control: fix (nemobil)
Profil de control: Comutator cu cheie negru
Informații privind poziția de control: 2 poziții
Tip cheie: cheie 200
Poziție extragere cheie: orice poziție
Informații suplimentare
Lățime CAD: 18 mm
Înălțime CAD: 18 mm
Adâncime CAD: 55 mm
Caracteristici de mediu
Tratament de protecție: TC
Temperatura ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -25...70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa II, conform IEC 61140
Grad de protecție IP: IP65, conform IEC 60529
Grad de protecție NEMA: NEMA 13, 4, 4X conform standardelor UL 50 și CSA C22.2 nr. 94
Standarde și certificări
Standarde: CSA C22.2 nr. 14, UL 508, JIS C8201-5-1, JIS C 852, EN/IEC 60947-1, EN/IEC 60947-5-1, EN/IEC 60947-5-5, JIS C8201-1
Certificări de produs: GOST, UL, CCC, CSA
Rezistență mecanică
Rezistență la vibrații: +/- 3 mm (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Rezistență la șocuri: 50 gn (durată = 11 ms) accelerație semiondă sinusoidală, conform IEC 60068-2-27
