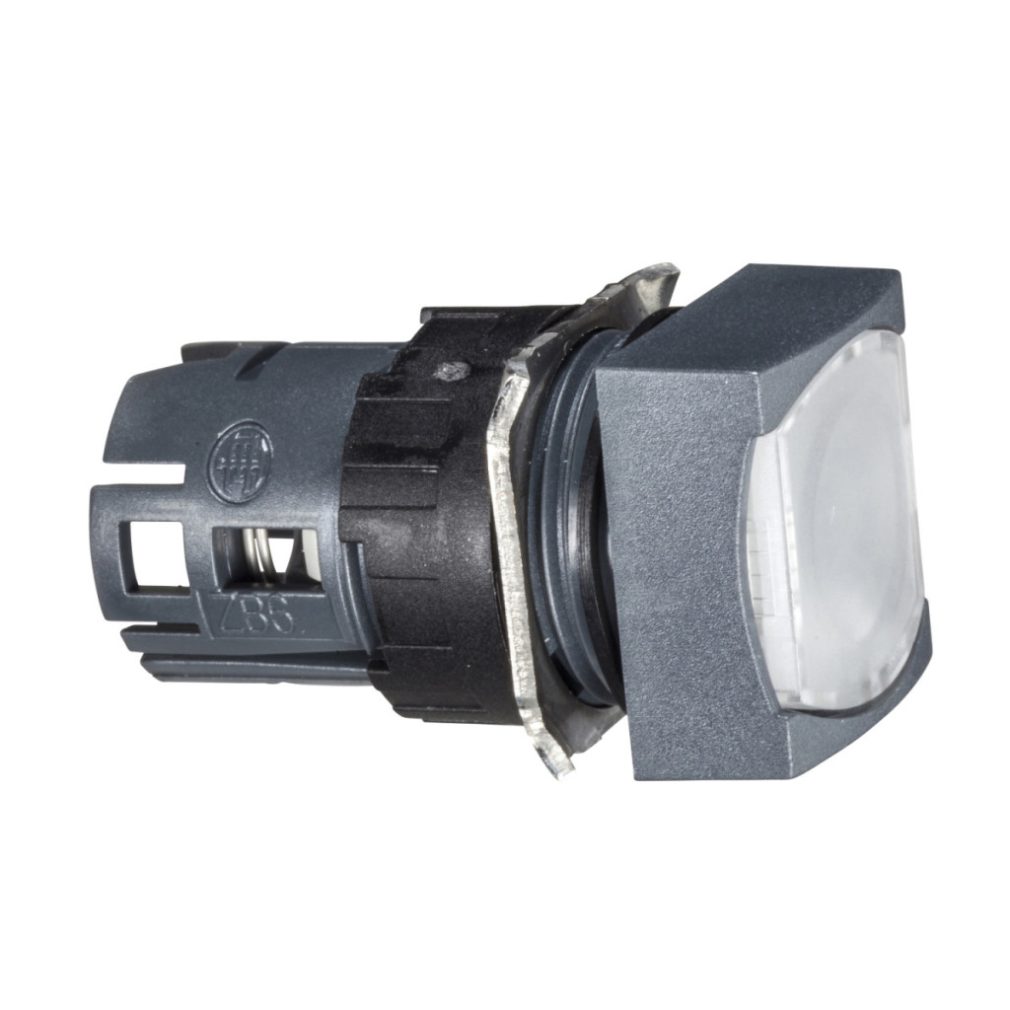

Gama de produse Schneider Electric Harmony XB6 Capul butonului ZB6CW1 este un element de control profesional care poate fi integrat în sisteme industriale de automatizare și control. Acest cap buton pătrat, alb, încastrat are un diametru de montare de 16 mm și o suprafață netedă. Produsul utilizează un mecanism de acționare cu arc de revenire care readuce butonul în poziția inițială după fiecare apăsare. Capul butonului iluminat ZB6CW1 este compatibil cu LED-uri integrate și poate fi acționat cu o sursă de alimentare de 12-24 V. Produsul este fabricat cu o placă frontală din plastic, care este durabilă și asigură o durată lungă de viață chiar și în medii industriale. Dimensiunile sale compacte (18 mm x 18 mm, adâncime 33 mm) permit amplasarea densă pe panouri de control sau alte suprafețe. Forma pătrată nu este doar estetică, ci oferă și avantaje funcționale în ceea ce privește dispunerea mai ușoară și separarea vizuală. Capul butonului Schneider Electric ZB6CW1 are caracteristici de protecție remarcabile. Gradul de protecție IP65 asigură protecție împotriva prafului și a apei, în timp ce clasele NEMA 13, NEMA 4 și NEMA 4X sunt o dovadă suplimentară a adecvării produsului pentru utilizarea în medii industriale. Produsul este clasificat ca protecție împotriva șocurilor electrice de clasa II conform IEC 61140, oferind o siguranță sporită utilizatorilor. Capul butonului poate fi utilizat într-un interval larg de temperaturi: temperatura de funcționare este cuprinsă între -25 °C și +70 °C, iar temperatura de depozitare este cuprinsă între -40 °C și +70 °C, asigurând performanțe fiabile chiar și în condiții extreme. Produsul este conform cu o serie de standarde internaționale, inclusiv EN/IEC 60947-1, EN/IEC 60947-5-1, EN/IEC 60947-5-5, UL 508, CSA C22.2 nr. 14, JIS C 852, JIS C8201-1 și JIS C8201-5-1, asigurând adecvarea sa pentru utilizare pe piețele globale. Capul butonului Schneider Electric ZB6CW1 este recomandat în principal pentru utilizarea în panouri de control, mașini industriale, sisteme de automatizare și alte aplicații profesionale în care fiabilitatea, durata lungă de viață și proprietățile excelente de protecție sunt importante. Produsul este recomandat în special pentru medii în care comutatoarele sunt utilizate frecvent și în care feedback-ul vizual prin iluminarea LED integrată este important. De asemenea, dispune de protecție TC, care sporește și mai mult rezistența produsului la diverse influențe ambientale.
Schneider Electric Harmony XB6 - ZB6CW1 date tehnice
Caracteristici generale
Familia de produse: Harmony XB6
Tipul produsului: Cap de buton iluminat
Compatibilitatea produsului: LED integrat
Denumirea scurtă a dispozitivului: ZB6
Materialul panoului frontal: Plastic
Diametru de montare: 16 mm
Cantitate minimă de comandă: 1
Formă capul unității de semnal: Pătrată
Tip actuator: Revenire cu arc
Profil actuator: Alb încastrat, nemarcat
Dimensiuni
Lățime totală CAD: 18 mm
Înălțime totală CAD: 18 mm
Adâncime totală CAD: 33 mm
Caracteristici de mediu
Tratament de protecție: TC
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -25...70 °C
Clasa de protecție electrică la atingere: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție NEMA: NEMA 13 conform UL 50, NEMA 4 conform UL 50, NEMA 4X conform UL 50, NEMA 4 conform CSA C22.2 nr. 94, NEMA 4X conform CSA C22.2 nr. 94, NEMA 13 conform CSA C22.2 nr. 94
Standarde și conformitate
Standarde: JIS C 852, EN/IEC 60947-1, CSA C22.2 nr. 14, JIS C8201-5-1, EN/IEC 60947-5-5, EN/IEC 60947-5-1, UL 508, JIS C8201-1
Certificări de produs: CCC, GOST, UL, CSA
Rezistență la vibrații și șocuri
Rezistență la vibrații: ±3 mm (f=2...500 Hz) conform IEC 60068-2-6, 5 gn (f=2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată=18 ms) pentru accelerație cu undă semisinusoidală conform IEC 60068-2-27, 50 gn (durată=11 ms) pentru accelerație cu undă semisinusoidală conform IEC 60068-2-27
