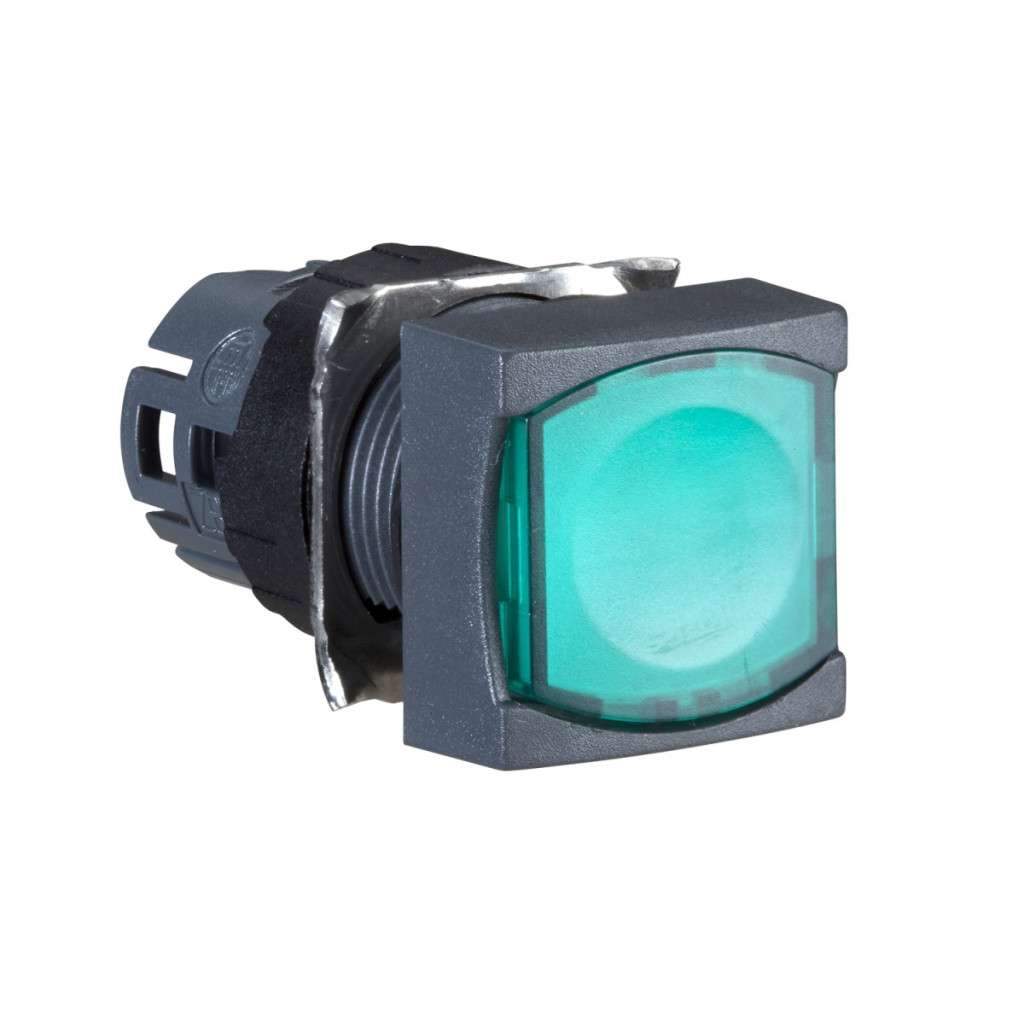

Gama de produse Schneider Electric Harmony XB6 Capul butonului iluminat ZB6CW3 este o componentă tehnologică de control inovatoare și fiabilă, fiind alegerea perfectă pentru panouri de control industriale, mașini și suprafețe de control ale echipamentelor. Acest buton verde, pătrat, încastrat are un diametru de montare de 16 mm și dispune de un mecanism de acționare cu revenire prin arc, care asigură operațiuni de comutare rapide și precise. Produsul funcționează într-un interval de tensiune de alimentare de 12-24 V și dispune de iluminare LED integrată pentru o vizibilitate optimă în diverse condiții de iluminare ambientală. Capul butonului ZB6CW3 este fabricat într-un design nemarcat, ceea ce îl face universal aplicabil pentru diverse aplicații și poate fi personalizat cu marcaje individuale, după cum este necesar. Panoul frontal din plastic este durabil și asigură o durată lungă de viață, menținând în același timp aspectul estetic. Dimensiunile CAD ale produsului sunt de 18 mm lățime, 18 mm înălțime și 33 mm adâncime, permițând o instalare compactă chiar și în spații înguste. Butonul Harmony XB6 ZB6CW3 are un grad de protecție IP65 conform IEC 60529, care oferă o protecție excelentă împotriva prafului și jeturilor de apă, fiind ideal pentru utilizarea în medii industriale. De asemenea, este conform cu clasele de protecție NEMA 13, NEMA 4 și NEMA 4X conform standardelor UL 50 și CSA C22.2 nr. 94. În ceea ce privește protecția împotriva șocurilor electrice, produsul aparține clasei de protecție II conform IEC 61140. Intervalul său de temperatură de funcționare este între -25 °C și +70 °C, în timp ce intervalul de temperatură de depozitare este între -40 °C și +70 °C, ceea ce permite o gamă largă de aplicații în diferite condiții de mediu. Capul butonului ZB6CW3 respectă în totalitate o serie de standarde internaționale, inclusiv CSA C22.2 nr. 14, EN/IEC 60947-5-5, JIS C8201-5-1, JIS C 852, UL 508, EN/IEC 60947-5-1, EN/IEC 60947-1 și JIS C8201-1. Produsul are o rezistență excelentă la vibrații, care respectă standardele IEC 60068-2-6 de ±3 mm (f=2...500 Hz) și 5 gn (f=2...500 Hz). Rezistența sa la impact este, de asemenea, remarcabilă, îndeplinind valorile de 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) conform standardului IEC 60068-2-27 pentru accelerația semiondulei sinusoidale. Certificările sale includ CCC, UL, CSA și GOST, care garantează conformitatea produsului cu cele mai importante standarde internaționale. Capul butonului Schneider Electric ZB6CW3 are un strat protector TC, care sporește și mai mult rezistența sa la influențele mediului.
Schneider Electric Harmony XB6 - ZB6CW3 - Buton iluminat Ø16, pătrat, verde date tehnice
Caracteristici principale
Familia de produse: Harmony XB6
Tipul produsului: Buton iluminat
Compatibilitatea produsului: LED integrat
Denumirea scurtă a dispozitivului: ZB6
Materialul panoului frontal: Plastic
Diametru de instalare: 16 mm
Cantitate de vânzare: 1
Forma capului unității indicatoare: Pătrată
Tip actuator: Revenire cu arc
Profil actuator: Verde, încastrat, nemarcat
Informații suplimentare
Lățime CAD: 18 mm
Înălțime CAD: 18 mm
Adâncime CAD: 33 mm
Parametri de mediu
Tratament de protecție: TC
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -25...70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție NEMA: NEMA 13 conform UL 50, NEMA 4 conform UL 50, NEMA 4X conform UL 50, NEMA 4 conform CSA C22.2 nr. 94, NEMA 4X conform CSA C22.2 nr. 94, NEMA 13 conform CSA C22.2 nr. 94
Standarde
CSA C22.2 nr. 14, EN/IEC 60947-5-5, JIS C8201-5-1, JIS C 852, UL 508, EN/IEC 60947-5-1, EN/IEC 60947-1, JIS C8201-1
Certificări de produs
CCC, UL, CSA, GOST
Rezistență la vibrații
±3 mm (f= 2...500 Hz) conform IEC 60068-2-6
5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact
30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
