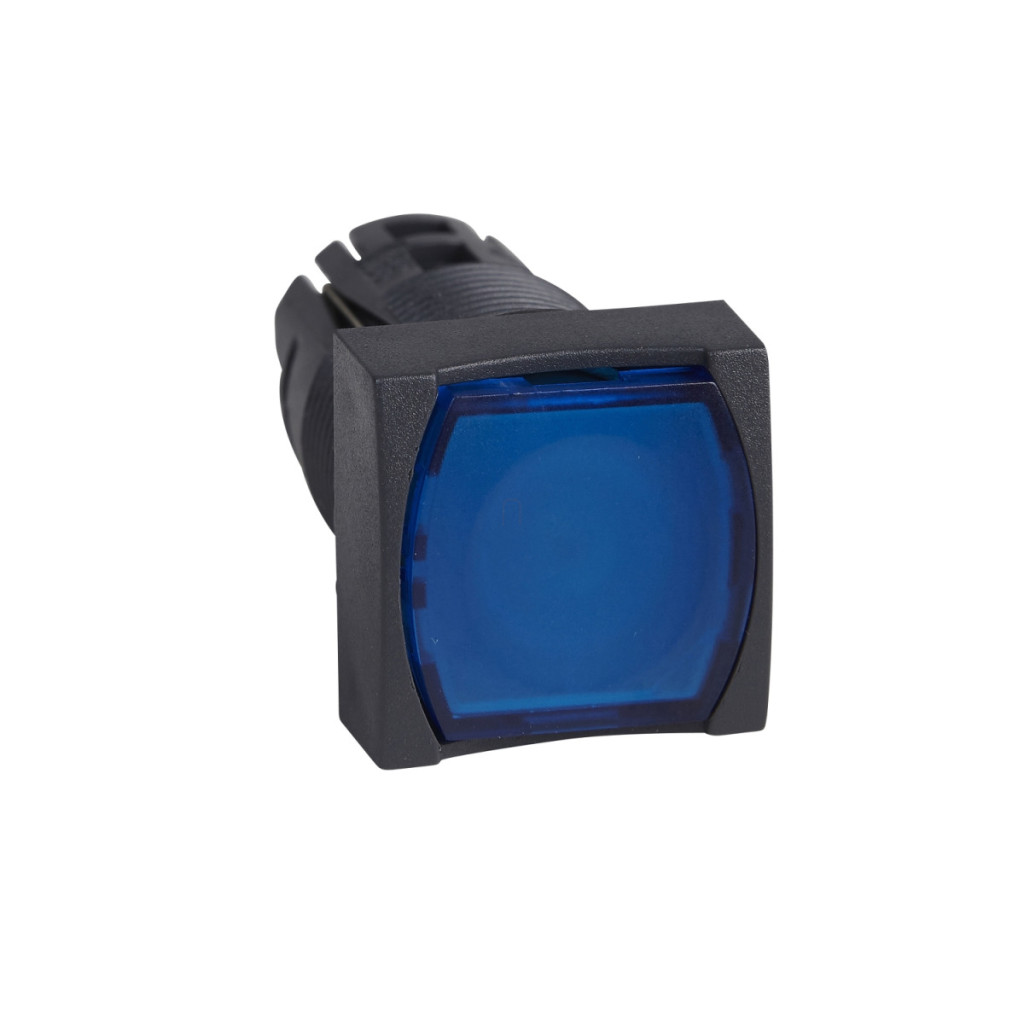

Capul butonului iluminat ZB6CW6 din gama de produse Harmony XB6 de la Schneider Electric este un element de înaltă calitate din familia elementelor de control compacte. Acest cap buton albastru, de formă pătrată, încastrat, cu revenire prin arc, are un diametru de montare de Ø16 mm și funcționează la o tensiune de alimentare de 12...Tensiunea de alimentare este de 24 V. Versiunea nemarcată a modelului ZB6CW6 fabricat de Schneider Electric permite o utilizare versatilă în diverse aplicații industriale și comerciale. Produsul asigură compatibilitatea cu iluminarea LED integrată, ceea ce garantează o vizibilitate optimă în diverse condiții de mediu. Carcasa este fabricată din plastic, ceea ce conferă un design ușor, dar durabil. Butonul ZB6CW6 are un cap indicator pătrat, care asigură un aspect estetic și o bună recunoaștere pe panourile de control. Pe baza desenelor tehnice, dimensiunile externe ale produsului sunt: lățime 18 mm, înălțime 18 mm și adâncime totală 33 mm, ceea ce permite o instalare compactă chiar și în panouri de control mai înguste. Gradul de protecție IP65 (conform IEC 60529) și protecția împotriva șocurilor electrice de clasa II (conform IEC 61140) oferă o protecție excelentă împotriva prafului și umezelii, precum și o siguranță electrică sporită. Produsul este, de asemenea, conform cu standardele stricte NEMA 13, NEMA 4 și NEMA 4X (conform UL 50 și CSA C22.2 Nr. 94), ceea ce îl face o alegere ideală pentru medii în care funcționarea fiabilă este importantă chiar și în condiții adverse. ZB6CW6 are o gamă largă de temperaturi de funcționare: poate fi utilizat între -25 și 70 °C, iar gama de temperaturi de depozitare este de -40 până la 70 °C. Dispozitivul este echipat cu tratament de protecție de tip TC, care îi mărește și mai mult durata de viață, chiar și în medii industriale. Capul butonului iluminat Schneider Electric ZB6CW6 este alegerea perfectă pentru panouri de control, mașini și interfețe de echipamente unde fiabilitatea, ușurința în utilizare și durata lungă de viață sunt importante. Produsul este conform cu o serie de standarde internaționale, inclusiv EN/IEC 60947-5-5, EN/IEC 60947-5-1, EN/IEC 60947-1, JIS C8201-5-1, JIS C 852, JIS C8201-1, CSA C22.2 nr. 14 și UL 508, fiind astfel adecvat pentru utilizare într-o gamă largă de aplicații la nivel mondial. Produsul are, de asemenea, caracteristici remarcabile de rezistență la vibrații: ±3 mm (f=2...500 Hz) și 5 gn (f=2...500 Hz) conform IEC 60068-2-6, iar rezistența sa la șocuri este de 30 gn (18 ms) și 50 gn (11 ms) pentru accelerația semiondulei sinusoidale conform IEC 60068-2-27.
Schneider Electric Harmony XB6 - ZB6CW6 - buton iluminat cu montare încastrată, pătrat, albastru, Ø16, retur 12...24V date tehnice
Caracteristici principale
Familia de produse: Harmony XB6
Tipul produsului sau componentului: Buton iluminat
Compatibilitatea produsului: LED integrat
Denumire scurtă a dispozitivului: ZB6
Material placă frontală: Plastic
Diametru de montare: 16 mm
Unitate de vânzare: 1
Formă cap unitate indicator: Pătrată
Mod de funcționare: Revenire cu arc
Profil de funcționare: Albastru, încastrat, nemarcat Informații suplimentare Lățime totală CAD: 18 mm Înălțime totală CAD: 18 mm Adâncime totală CAD: 33 mm Mediu Tratament de protecție: TC
Temperatura ambiantă de depozitare: -40...70 °C
Temperatura ambiantă de funcționare: -25...70 °C
Clasa de protecție electrică la atingere: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție NEMA: NEMA 13 conform UL 50, NEMA 4 conform UL 50, NEMA 4X conform UL 50, NEMA 4 conform CSA C22.2 nr. 94, NEMA 4X conform CSA C22.2 nr. 94, NEMA 13 conform CSA C22.2 nr. 94
Standarde
EN/IEC 60947-5-5, JIS C8201-5-1, CSA C22.2 nr. 14, EN/IEC 60947-5-1, JIS C 852, EN/IEC 60947-1, UL 508, JIS C8201-1
Certificări de produs
CCC, CSA, UL, GOST
Rezistență la vibrații
+/- 3 mm (f= 2...500 Hz) conform IEC 60068-2-6
5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact
30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
