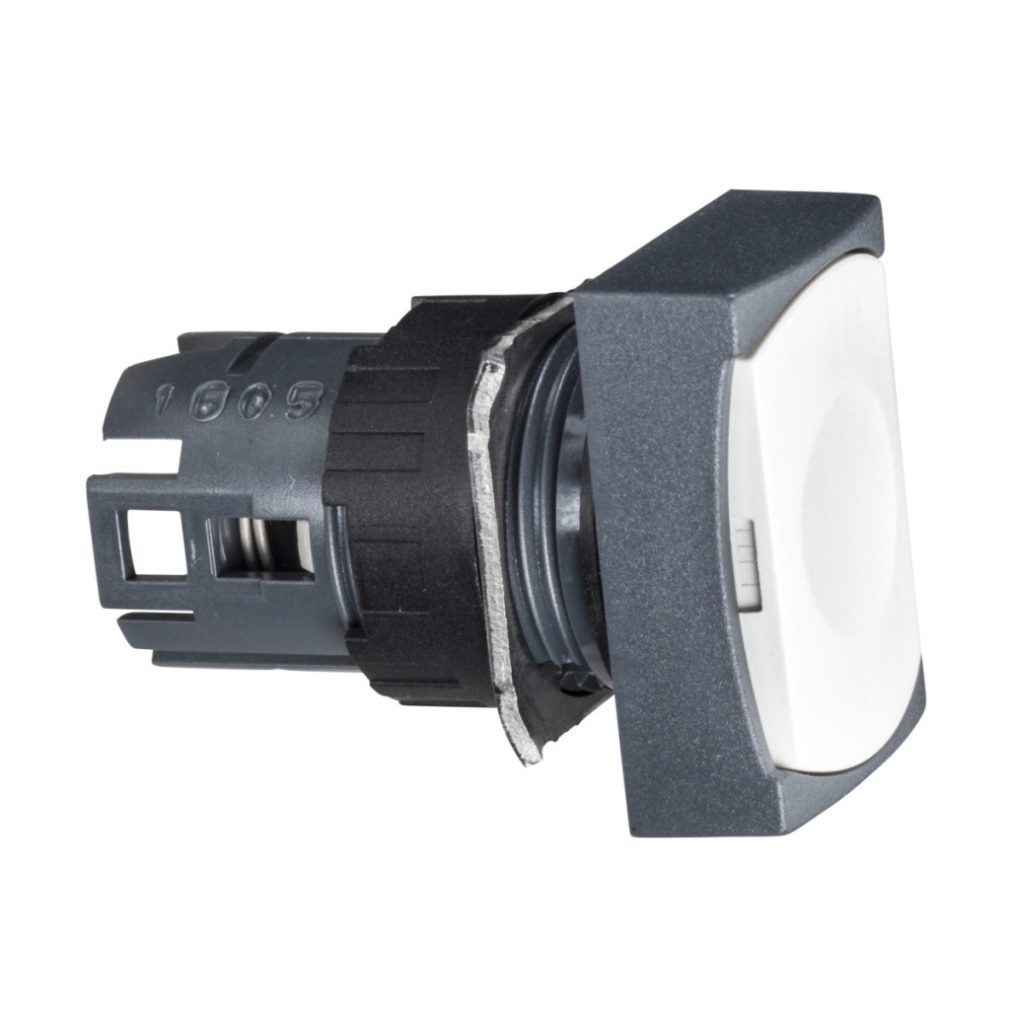

Butonul ZB6DA1 din seria Harmony XB6 de la Schneider Electric este un element de control de înaltă calitate, conceput pentru medii industriale, fiind alegerea ideală pentru instalarea în diverse panouri și sisteme de control. Acest buton neiluminat, alb, dreptunghiular, încastrat, are un diametru de montare de 16 mm și este echipat cu un mecanism de acționare cu revenire prin arc. Flexibilitatea de utilizare a produsului este indicată de faptul că nu are marcaje, ceea ce îl face universal aplicabil pentru o varietate de sarcini de control. Cadrul din plastic îl face ușor, dar durabil, asigurând o durată lungă de viață chiar și în medii industriale. Butonul are dimensiuni definite cu precizie: 24 mm lățime, 18 mm înălțime și 33 mm adâncime, ceea ce permite instalarea sa în panouri de control compacte. Cu un grad de protecție IP65, este protejat împotriva prafului și a apei, fiind ideal pentru medii în care acești factori reprezintă o provocare. Capul butonului ZB6DA1 are specificații de mediu remarcabile: Poate fi utilizat într-un interval de temperatură de funcționare de la -25 °C la +70 °C și poate fi depozitat la temperaturi cuprinse între -40 °C și +70 °C. Este clasificat ca protecție la atingere clasa II în conformitate cu IEC 61140 și respectă o serie de standarde industriale, inclusiv IEC 60947-5-5, IEC 60947-5-1, JIS C8201-5-1, CSA C22.2 Nr. 14, IEC 60947-1, JIS C 852, UL 508 și JIS C8201-1. Este conform cu categoriile NEMA 13, NEMA 4 și NEMA 4X, în conformitate cu standardele UL 50 și CSA C22.2 nr. 94, oferind o protecție excepțională într-o varietate de medii industriale. Produsul dispune, de asemenea, de tratament de protecție TC, care sporește și mai mult rezistența sa la influențele mediului. La proiectarea capului butonului ZB6DA1 s-a acordat o atenție specială și rezistenței mecanice. În ceea ce privește rezistența la vibrații, acesta este conform cu standardul IEC 60068-2-6, rezistă la vibrații cu o amplitudine de ±3 mm în gama de frecvențe 2-500 Hz, precum și la vibrații cu o forță de 5 gn în aceeași gamă de frecvențe. În ceea ce privește rezistența la impact, poate rezista la o accelerație de jumătate de undă sinusoidală de 30 gn timp de 18 ms și la o accelerație de jumătate de undă sinusoidală de 50 gn timp de 11 ms, în conformitate cu IEC 60068-2-27. Acest nivel ridicat de rezistență mecanică asigură funcționarea fiabilă a capului butonului ZB6DA1 chiar și în cele mai dure medii industriale. Produsul are certificări internaționale de la Schneider Electric, precum UL, CSA, GOST și CCC, ceea ce permite utilizarea sa la nivel global.
Schneider Electric Harmony XB6 - ZB6DA1 - Buton apăsat Ø16 alb date tehnice
Caracteristici principale
Familia de produse: Harmony XB6
Tipul produsului sau componentului: Cap pentru buton neiluminat
Denumirea scurtă a dispozitivului: ZB6
Materialul cadrului: Plastic
Diametru de montare: 16 mm
Unitate de vânzare: 1
Forma capului unității de semnalizare: Dreptunghiulară
Tipul dispozitivului de acționare: Revenire cu arc
Profilul dispozitivului de acționare: Alb, încastrat, nemarcat
Informații suplimentare
Lățimea totală CAD: 24 mm
Înălțime totală CAD: 18 mm
Adâncime totală CAD: 33 mm
Mediu
Tratament de protecție: TC
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -25...70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție NEMA: NEMA 13 conform UL 50, NEMA 4 conform UL 50, NEMA 4X conform UL 50, NEMA 13 conform CSA C22.2 Nr. 94, NEMA 4 conform CSA C22.2 Nr. 94, NEMA 4X conform CSA C22.2 Nr. 94
Standarde
IEC 60947-5-5, IEC 60947-5-1, JIS C8201-5-1, CSA C22.2 nr. 14, IEC 60947-1, JIS C 852, UL 508, JIS C8201-1
Certificări
UL, CSA, GOST, CCC
Rezistență mecanică
Rezistență la vibrații: ±3 mm (f= 2...500 Hz) conform IEC 60068-2-6, 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
