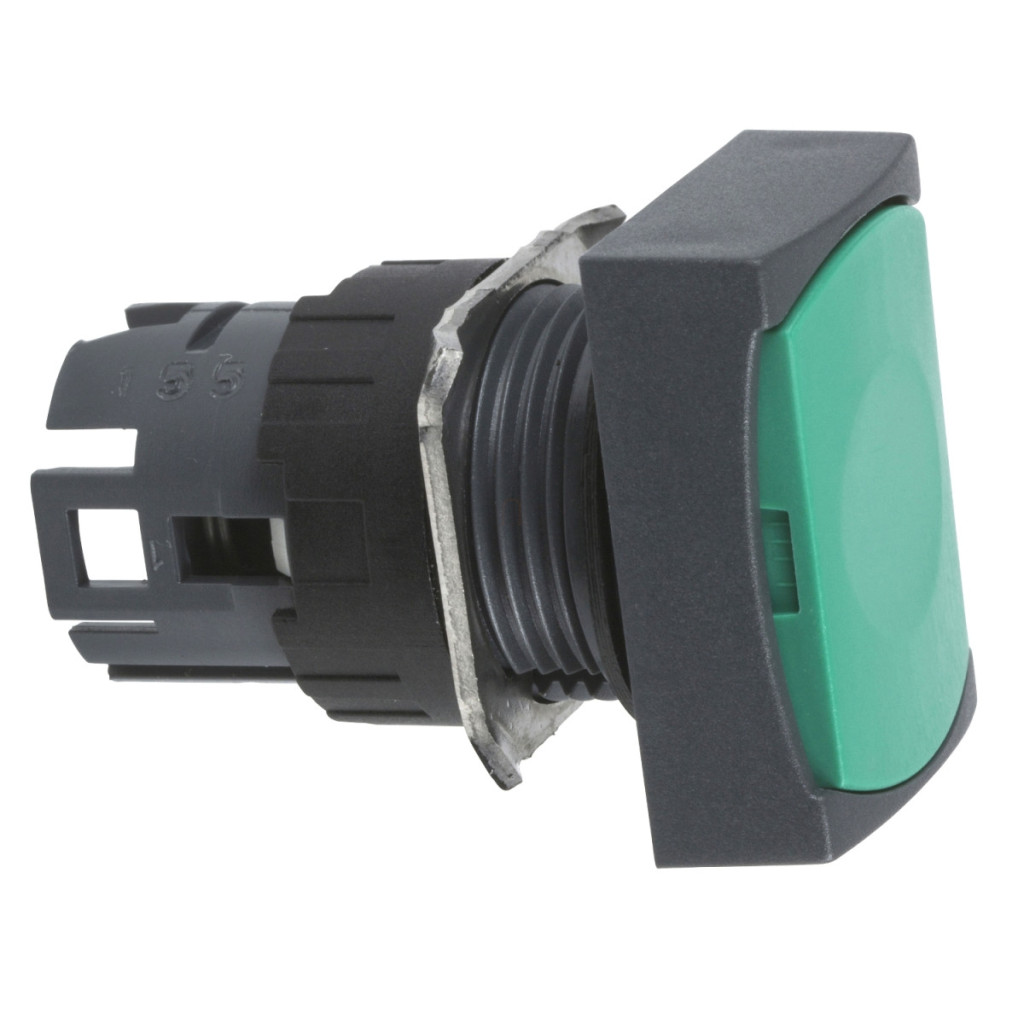

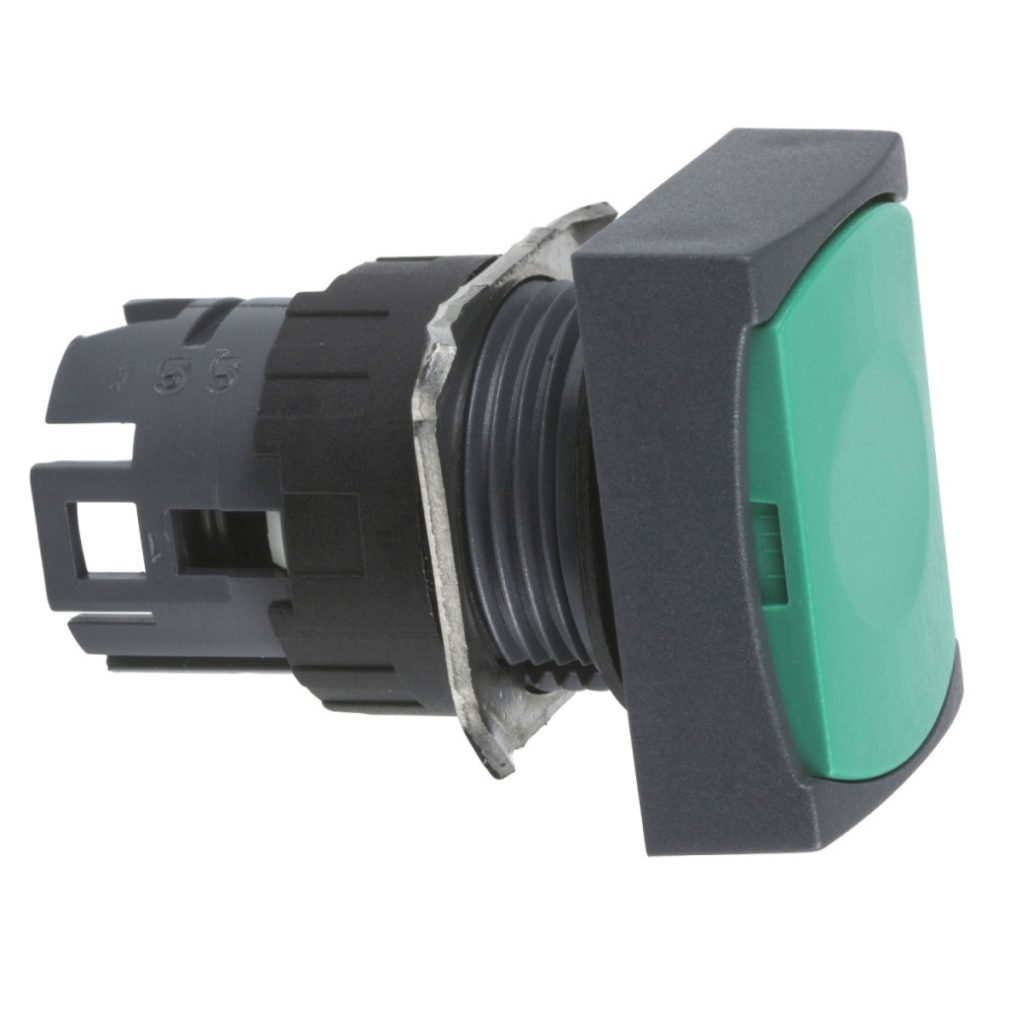

Capul butonului verde dreptunghiular Schneider Electric Harmony XB6 seria ZB6DA3 este o alegere excelentă pentru sistemele de control industrial, dulapurile de comutație și echipamentele automatizate care necesită elemente de control fiabile și ușor de utilizat. Acest produs este conceput special ca cap pentru butoane neiluminate, care fac parte din familia de produse Harmony XB6 și au un diametru standard de montare de 16 mm. Capul butonului ZB6DA3 este verde, dreptunghiular, încastrat și fără etichetă. Funcționarea cu revenire prin arc asigură revenirea automată a butonului la poziția inițială după apăsare. Produsul are un cadru din plastic, care asigură o utilizare ușoară și durabilă. Capul este echipat cu un LED integrat, în conformitate cu fișa tehnică, astfel încât poate fi utilizat în diverse aplicații de control și semnalizare, atunci când este completat cu blocul de comutare corespunzător. Capul butonului ZB6DA3 are dimensiuni compacte: lățimea totală conform CAD este de 24 mm, înălțimea este de 18 mm și adâncimea este de 33 mm. Designul dreptunghiular permite amplasarea eficientă pe panourile de control. Produsul are un grad de protecție IP65 conform IEC 60529, ceea ce înseamnă că este complet protejat împotriva prafului și protejat împotriva jeturilor de apă de joasă presiune din toate direcțiile. De asemenea, este conform cu clasele de protecție NEMA 13, NEMA 4 și NEMA 4X conform standardelor UL 50 și CSA C22.2 nr. 94. Capul butonului ZB6DA3 este conform cu o serie de standarde internaționale, printre care: UL 508, JIS C 852, CSA C22.2 nr. 14, EN/IEC 60947-1, EN/IEC 60947-5-5, JIS C8201-5-1, EN/IEC 60947-5-1 și JIS C8201-1. Are o clasă de protecție electrică la atingere de clasa II, în conformitate cu IEC 61140, care garantează un nivel ridicat de siguranță. Produsul suportă o temperatură de funcționare cuprinsă între -25 °C și +70 °C, iar temperatura de depozitare este cuprinsă între -40 °C și +70 °C. Tratamentul de protecție TC oferă o durabilitate suplimentară produsului în medii industriale. Produsul prezintă o rezistență remarcabilă la vibrații, fiind conform cu standardul IEC 60068-2-6: ±3 mm (f=2...500 Hz) și 5 gn (f=2...500 Hz). În ceea ce privește rezistența la șocuri, produsul este conform cu IEC 60068-2-27, cu valori de 30 gn (durată = 18 ms) accelerație semiondă sinusoidală și 50 gn (durată = 11 ms) accelerație semiondă sinusoidală. Produsul cu numărul de articol ZB6DA3 este, de asemenea, potrivit pentru montarea pe o placă de circuit imprimat; instrucțiuni detaliate de instalare și dimensiuni sunt disponibile pentru o instalare corespunzătoare.
Date tehnice ZB6DA3
Caracteristici principale
Familia de produse: Harmony XB6
Tipul produsului: Cap pentru buton neiluminat
Denumirea scurtă a dispozitivului: ZB6
Materialul cadrului: Plastic
Diametru de montare: 16 mm
Unitate de vânzare indivizibilă: 1
Forma capului unității indicatoare: Dreptunghiulară
Tip acționare: Revenire cu arc
Profil acționare: Verde încastrat, fără marcaj
Informații suplimentare
Lățime totală CAD: 24 mm
Înălțime totală CAD: 18 mm
Adâncime totală CAD: 33 mm
Caracteristici de mediu
Tratament de protecție: TC
Temperatură ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -25...70 °C
Clasă de protecție împotriva șocurilor electrice: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție NEMA: NEMA 13 conform UL 50, NEMA 4 conform UL 50, NEMA 4X conform UL 50, NEMA 13 conform CSA C22.2 Nr. 94, NEMA 4 conform CSA C22.2 Nr. 94, NEMA 4X conform CSA C22.2 Nr. 94
Standarde
UL 508, JIS C 852, CSA C22.2 nr. 14, EN/IEC 60947-1, EN/IEC 60947-5-5, JIS C8201-5-1, EN/IEC 60947-5-1, JIS C8201-1
Certificări de produs
UL, GOST, CCC, CSA
Rezistență la vibrații
+/- 3 mm (f= 2...500 Hz) conform IEC 60068-2-6
5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri
30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
