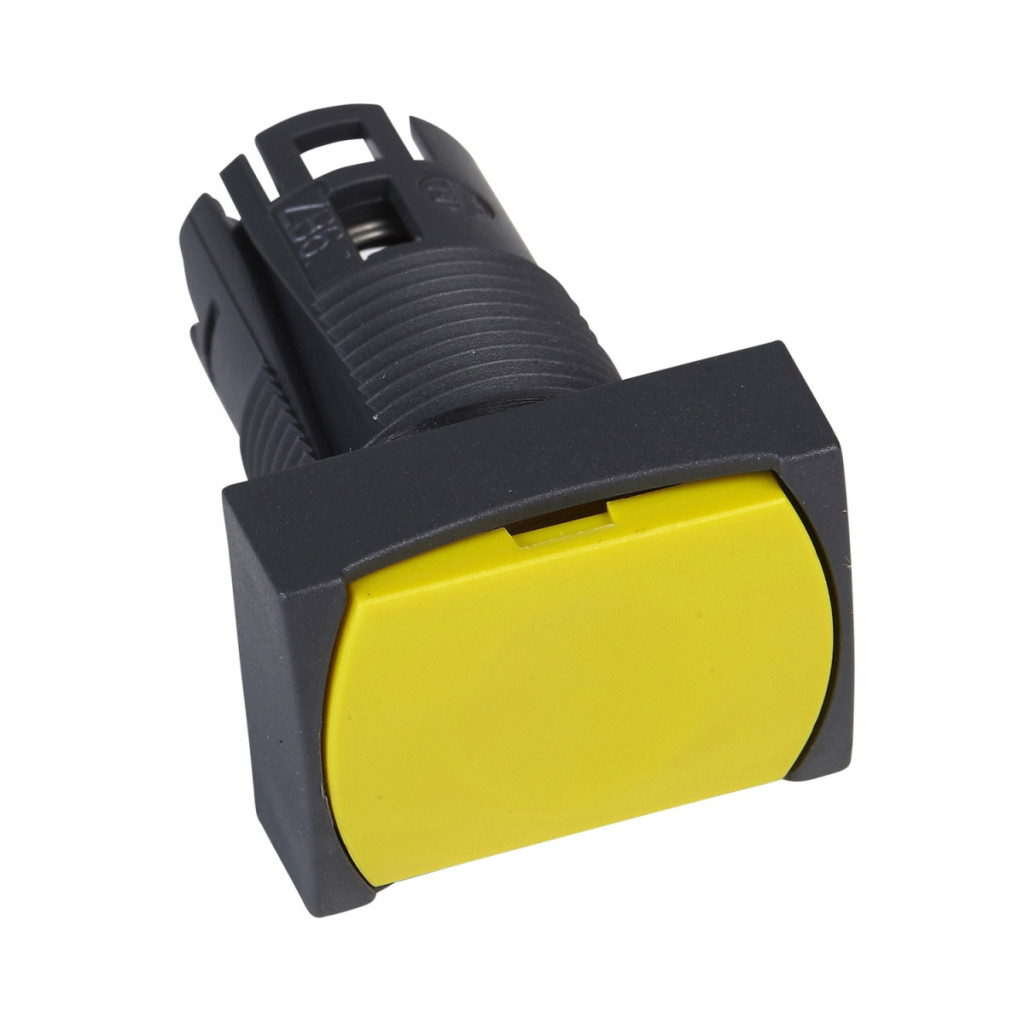

Capul butonului Schneider Electric Harmony XB6 seria ZB6DA5 este un element de control industrial de calitate superioară, conceput special pentru medii industriale. Acest buton galben, de formă pătrată, neiluminat, are un diametru de montare de 16 mm și este echipat cu un mecanism de acționare cu revenire prin arc, astfel încât revine întotdeauna la poziția inițială după ce a fost apăsat. Designul produsului este sofisticat din punct de vedere tehnic și practic: butonul galben, nemarcat, încastrat, este clar vizibil și ușor de utilizat, în timp ce placa frontală din plastic (cadru) este durabilă și rezistentă. Dimensiunile capului butonului ZB6DA5 sunt proiectate cu precizie: lățime totală de 24 mm, înălțime totală de 18 mm și adâncime totală de 33 mm, permițând instalarea compactă în diverse panouri de control industriale. Designul pătrat nu este doar estetic, ci facilitează și orientarea atunci când se utilizează mai multe butoane simultan. Capul butonului ZB6DA5 din seria Harmony XB6 oferă o protecție excelentă împotriva factorilor de mediu, asigurând o durată lungă de viață și o funcționare fiabilă chiar și în cele mai dure condiții industriale. Gradul de protecție IP65 conform IEC 60529 oferă protecție completă împotriva prafului și jeturilor de apă, fiind ideal pentru medii prăfuite sau umede. Protecția NEMA 13, NEMA 4 și NEMA 4X (conform standardelor UL 50 și CSA C22.2 nr. 94) demonstrează și mai mult designul robust al produsului. Intervalul larg de temperaturi de funcționare al produsului (-25 °C până la +70 °C) contribuie, de asemenea, la versatilitatea acestuia. În ceea ce privește temperatura de depozitare, produsul oferă un interval și mai larg: poate fi depozitat între -40 °C și +70 °C. Clasa II de protecție împotriva contactului electric conform IEC 61140 asigură siguranță maximă pentru utilizatori. Capul butonului Schneider Electric ZB6DA5 este conform cu cele mai înalte standarde internaționale, inclusiv: JIS C 852, EN/IEC 60947-1, CSA C22.2 nr. 14, EN/IEC 60947-5-1, JIS C8201-5-1, UL 508, EN/IEC 60947-5-5 și JIS C8201-1. Produsul are un tratament de protecție TC (Tropic Coating), care oferă protecție suplimentară în medii umede. Aceste certificări și conformități garantează că capul butonului ZB6DA5 îndeplinește cerințele ridicate ale aplicațiilor industriale din întreaga lume. Produsul are o rezistență remarcabilă la vibrații, ±3 mm (f= 2...500 Hz) și 5 gn (f= 2...500 Hz) conform IEC 60068-2-6, precum și rezistență la șocuri de 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27.
Schneider Electric Harmony XB6 - ZB6DA5 date tehnice
Caracteristici principale
Familia de produse: Harmony XB6
Tipul produsului: Pentru butoane neiluminate
Denumirea scurtă a dispozitivului: ZB6
Material panou frontal: Plastic
Diametru de montare: 16 mm
Unitate de vânzare: 1
Forma capului unității indicatoare: Pătrată
Tip de funcționare: Revenire cu arc
Profil de funcționare: Galben încastrat, nemarcat
Date suplimentare
Lățime totală CAD: 24 mm
Înălțime totală CAD: 18 mm
Adâncime totală CAD: 33 mm
Caracteristici de mediu
Tratament de protecție: TC
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -25...70 °C
Clasa de protecție electrică la atingere: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție NEMA: NEMA 13 conform UL 50, NEMA 4 conform UL 50, NEMA 4X conform UL 50, NEMA 13 conform CSA C22.2 nr. 94, NEMA 4 conform CSA C22.2 nr. 94, NEMA 4X conform CSA C22.2 nr. 94
Standarde
JIS C 852, EN/IEC 60947-1, CSA C22.2 nr. 14, EN/IEC 60947-5-1, JIS C8201-5-1, UL 508, EN/IEC 60947-5-5, JIS C8201-1
Certificări de produs
CSA, UL, CCC, GOST
Rezistență la vibrații
+/- 3 mm (f= 2...500 Hz) conform IEC 60068-2-6, 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact
30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27.
