Capul butonului ZB6DA6 din seria Harmony XB6 de la Schneider Electric este alegerea perfectă pentru aparate de comutație industriale, panouri de control și sisteme de automatizare. Acest cap de buton albastru, dreptunghiular, încastrat, neiluminat are un diametru de montare de 16 mm, fiind ideal pentru decupajele standard ale panourilor. Capul butonului ZB6DA6 oferă o funcție de revenire cu arc, ceea ce înseamnă că butonul revine automat la poziția inițială după ce a fost apăsat. Designul albastru, fără marcaje, încastrat, nu numai că conferă panoului de control un aspect estetic, dar este și practic, deoarece reduce riscul de acționare accidentală. Produsul este fabricat cu un panou frontal din plastic (ramă), care asigură o funcționare durabilă și fiabilă chiar și în medii industriale. Ca parte a seriei Harmony XB6, ZB6DA6 este compatibil cu alte elemente ale familiei de produse, permițând o configurare flexibilă pentru diferite aplicații. Capul butonului ZB6DA6 are parametri tehnici remarcabili. Datorită protecției IP65, este rezistent la praf și jeturi de apă, în conformitate cu IEC 60529. De asemenea, îndeplinește cerințele de protecție ale NEMA 13, NEMA 4 și NEMA 4X conform UL 50 și CSA C22.2 nr. 94, oferind o protecție excelentă pentru utilizarea în medii industriale dure. Produsul este clasificat ca protecție de clasa II conform IEC 61140. Capul butonului poate fi utilizat într-un interval larg de temperaturi de funcționare (-25 până la 70 °C) și are un interval de temperatură de depozitare de -40 până la 70 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Produsul are un strat protector TC pentru o rezistență sporită la mediul înconjurător. Dimensiunile exacte ale butonului ZB6DA6 sunt: lățime totală de 24 mm, înălțime totală de 18 mm și adâncime totală de 33 mm. Butonul are un diametru standard de montare de 16 mm, compatibil cu majoritatea aplicațiilor industriale. Produsul este conform cu mai multe standarde internaționale, inclusiv EN/IEC 60947-5-1, EN/IEC 60947-1, EN/IEC 60947-5-5, JIS C8201-5-1, JIS C 852, JIS C8201-1, CSA C22.2 nr. 14 și UL 508. Capul butonului ZB6DA6 oferă o varietate de opțiuni de montare, inclusiv montarea directă pe o placă de circuit imprimat sau montarea cu un adaptor opțional pentru soclu ZB6Y010 și o clemă pentru corp ZB6Y011, oferind o mare flexibilitate pentru diferite aplicații. Produsul are o rezistență remarcabilă la vibrații și șocuri, fiind capabil să reziste la vibrații cu o amplitudine de până la ±3 mm, vibrații cu frecvență de 2-500 Hz și amplitudine de ±3 mm, vibrații cu o forță de 5 gn și accelerații cu semiondă sinusoidală cu o forță de 30 gn sau 50 gn timp de 18 ms sau 11 ms.

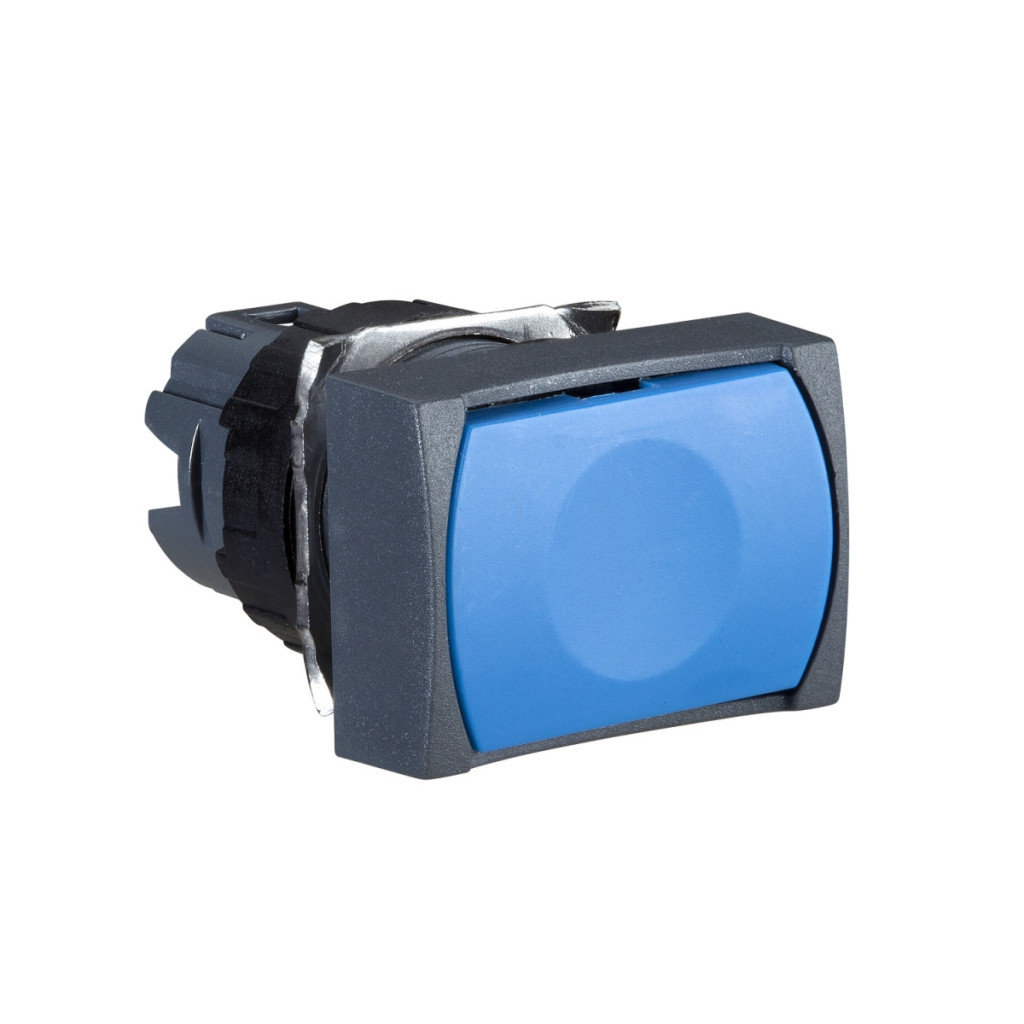

Schneider Electric Harmony XB6 - ZB6DA6 - buton albastru dreptunghiular încastrat Ø16 retur fără marcaj date tehnice
Caracteristici principale
Familia de produse: Harmony XB6
Tipul produsului sau al componentei: Cap pentru buton neiluminat
Denumirea scurtă a dispozitivului: ZB6
Materialul panoului frontal: Plastic
Diametru de montare: 16 mm
Forma capului unității indicatoare: Dreptunghiulară
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Albastru încastrat, nemarcat
Informații suplimentare
Lățime totală CAD: 24 mm
Înălțime totală CAD: 18 mm
Adâncime totală CAD: 33 mm
Mediu
Tratament de protecție: TC
Temperatura aerului ambiant de depozitare: -40...70 °C
Temperatura ambiantă de funcționare: -25...70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție NEMA: NEMA 13 conform UL 50
NEMA 4 conform UL 50
NEMA 4X conform UL 50
NEMA 13 conform CSA C22.2 Nr. 94
NEMA 4 conform CSA C22.2 Nr. 94
NEMA 4X conform CSA C22.2 Nr. 94
Standarde
EN/IEC 60947-5-1
JIS C8201-5-1
CSA C22.2 nr. 14
EN/IEC 60947-1
UL 508
JIS C 852
EN/IEC 60947-5-5
JIS C8201-1
Certificări de produs
CCC
GOST
CSA
UL
Rezistență la vibrații
+/- 3 mm (f= 2...500 Hz) conform IEC 60068-2-6
5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact
30 gn (durată = 18 ms) pentru accelerație cu undă semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu undă semisinusoidală conform IEC 60068-2-27
