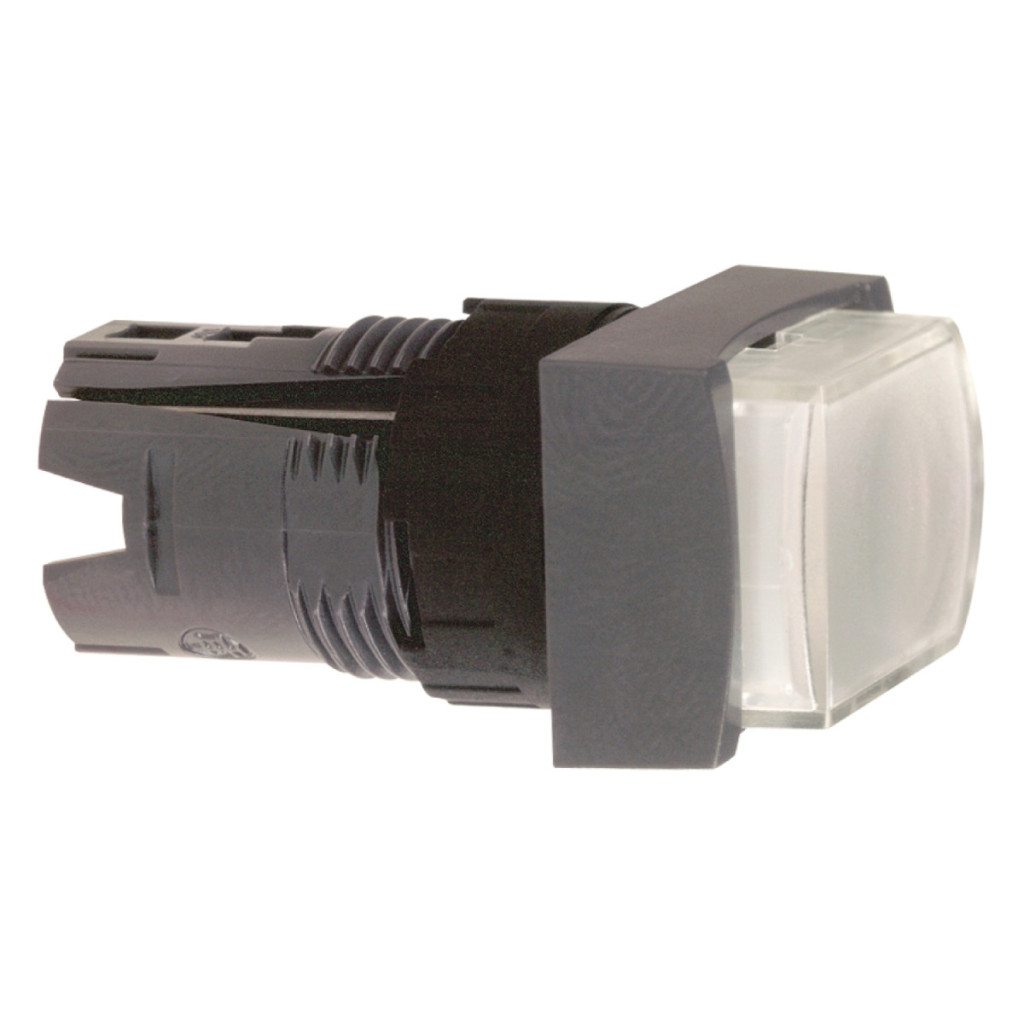

Capul butonului luminos proeminent dreptunghiular alb ZB6DE1 din seria Harmony XB6 de la Schneider Electric este elementul de comutare ideal pentru sistemele moderne de automatizare și control. Acest cap de buton compact, dar robust, are un diametru de montare de 16 mm și revenire cu arc și poate fi acționat într-un interval de tensiune de 12...tensiune de 24 V. Butonul ZB6DE1 este compatibil cu designul LED integrat, ceea ce îl face o alegere excelentă pentru aplicații în care feedback-ul vizual este, de asemenea, important. Versatilitatea produsului este demonstrată de faptul că poate fi utilizat într-o gamă largă de medii industriale. Placa frontală din plastic și designul mecanic precis asigură o durată lungă de viață. Profilul alb, nemarcat și proeminent al butonului vă permite să adăugați etichete sau simboluri personalizate, astfel încât să puteți personaliza interfața de control pentru aplicația dvs. specifică. Capul dreptunghiular al unității indicatoare îndeplinește, de asemenea, cerințele estetice ale dulapurilor de comutare și panourilor de control moderne. Dimensiunile CAD (lățime: 24 mm, înălțime: 18 mm, adâncime: 36 mm) permit o planificare precisă. O caracteristică cheie a capului butonului ZB6DE1 este nivelul ridicat de protecție. Datorită protecției IP65, este rezistent la pătrunderea prafului și a apei, asigurând o funcționare fiabilă chiar și în condiții dificile. Produsul este, de asemenea, conform cu clasele de protecție NEMA 4, NEMA 4X și NEMA 13, în conformitate cu standardele UL 50 și CSA C22.2 nr. 94. Acest tip de protecție face ca butonul să fie ideal pentru utilizarea în medii în care sunt prezente umezeala, praful sau alți contaminanți, cum ar fi liniile de producție, aplicațiile din industria alimentară sau unitățile de control în aer liber. Produsul este clasificat ca protecție de clasa II conform IEC 61140, oferind utilizatorilor o siguranță electrică suplimentară. Butonul Schneider Electric ZB6DE1 poate fi utilizat într-un interval larg de temperaturi: rămâne operațional între -25 °C și +70 °C în timpul funcționării și între -40 °C și +70 °C în timpul depozitării. Acest lucru îl face potrivit pentru utilizarea în condiții climatice extreme. Schneider Electric a respectat standarde internaționale stricte în proiectarea și fabricarea acestui produs, inclusiv EN/IEC 60947-5-1, EN/IEC 60947-1, JIS C 852, CSA C22.2 Nr. 14, JIS C8201-5-1, EN/IEC 60947-5-5, UL 508 și JIS C8201-1. Capul butonului ZB6DE1 are, de asemenea, o rezistență excelentă la vibrații: ±3 mm (f = 2...500 Hz) și 5 gn (f = 2...500 Hz) conform IEC 60068-2-6, precum și rezistență la impact: 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27. Toate aceste caracteristici se combină pentru a face din capul butonului Schneider Electric Harmony XB6 seria ZB6DE1 o alegere fiabilă chiar și pentru cele mai exigente aplicații industriale.
Schneider Electric Harmony XB6 - ZB6DE1 - buton iluminat alb, dreptunghiular, proeminent, Ø16, retur 12...24V date tehnice
Caracteristici principale
Familia de produse: Harmony XB6
Tipul produsului: Buton iluminat
Compatibilitatea produsului: LED integrat
Denumirea scurtă a dispozitivului: ZB6
Material panou frontal: Plastic
Diametru de montare: 16 mm
Cantitate minimă de comandă: 1
Formă cap unitate indicator: Dreptunghiulară
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Alb proeminent, nemarcat
Informații suplimentare
Lățime CAD: 24 mm
Înălțime CAD: 18 mm
Adâncime CAD: 36 mm
Caracteristici de mediu
Tratament de protecție: TC
Temperatura ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -25...70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție NEMA: NEMA 13 conform UL 50
NEMA 4 conform UL 50
NEMA 4X conform UL 50
NEMA 4 conform CSA C22.2 Nr. 94
NEMA 4X conform CSA C22.2 Nr. 94
NEMA 13 conform CSA C22.2 Nr. 94
Standarde și certificări
Standarde: EN/IEC 60947-5-1, EN/IEC 60947-1, JIS C 852, CSA C22.2 nr. 14, JIS C8201-5-1, EN/IEC 60947-5-5, UL 508, JIS C8201-1
Certificări de produs: GOST, UL, CSA, CCC
Rezistență mecanică
Rezistență la vibrații: +/- 3 mm (f= 2...500 Hz) conform IEC 60068-2-6
5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
