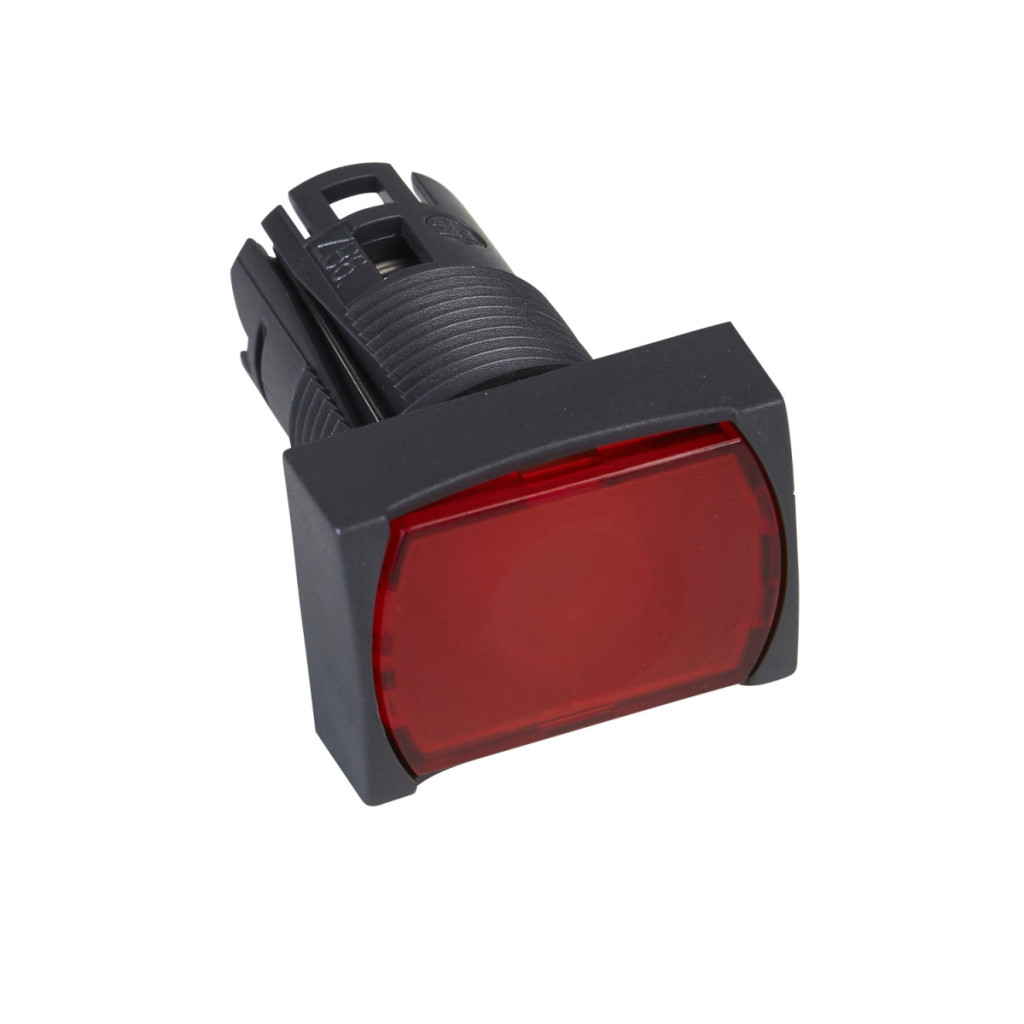

Capul butonului iluminat Schneider Electric Harmony XB6 seria ZB6DF4 este alegerea perfectă pentru panourile de control industriale și dulapurile de comutație unde este necesar un feedback vizual clar pentru operatorii mașinilor. Acest buton rectangular roșu încastrat are un diametru de montare de 16 mm și este echipat cu un LED încorporat pentru o mai bună vizibilitate. Capul butonului ZB6DF4 are o funcție de blocare, ceea ce înseamnă că rămâne blocat când este apăsat și se eliberează când este apăsat din nou. Această caracteristică îl face ideal pentru aplicații în care anumite procese sau mașini trebuie pornite și oprite permanent. Produsul are un cadru din plastic, iar capul unității indicatoare este dreptunghiular, roșu și nemarcat. Datorită dimensiunilor sale compacte (24 mm lățime, 18 mm înălțime, 33 mm adâncime), poate fi instalat cu ușurință chiar și în spații înguste. Capul butonului ZB6DF4 are parametri tehnici remarcabili. Gradul său de protecție IP65 oferă o protecție adecvată împotriva prafului și jeturilor de apă în conformitate cu IEC 60529 și are, de asemenea, grade de protecție NEMA 13, NEMA 4 și NEMA 4X în conformitate cu standardele UL 50 și CSA C22.2 nr. 94. Produsul este, de asemenea, rezistent la spălarea cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m), ceea ce este deosebit de util în mediile industriale unde este necesară curățarea regulată. Durabilitatea sa mecanică este remarcabilă, deoarece poate efectua 300.000 de cicluri de comutare fără defecțiuni. Produsul aparține clasei de protecție tactilă II conform IEC 61140, ceea ce înseamnă o siguranță sporită. Capul butonului ZB6DF4 poate fi utilizat într-o gamă largă de temperaturi ambientale, cu o temperatură de depozitare de la -40 la +70 °C și o temperatură de funcționare de la -25 la +70 °C. Capul butonului este compatibil cu alte componente din familia de produse Harmony XB6, ceea ce facilitează integrarea în sistemele existente. Produsul are protecție TC și este conform cu o serie de standarde internaționale, inclusiv EN/IEC 60947-1, JIS C 852, JIS C8201-5-1, EN/IEC 60947-5-5, UL 508, CSA C22.2 Nr. 14, EN/IEC 60947-5-1 și JIS C8201-1. De asemenea, are certificări CCC, GOST, CSA și UL, care confirmă calitatea și fiabilitatea produsului. Rezistența sa la vibrații este de +/- 3 mm (f= 2-500 Hz) și 5 gn (f= 2-500 Hz) conform IEC 60068-2-6, Rezistența la șocuri este de 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) pentru accelerația semiondulei sinusoidale, conform IEC 60068-2-27.
Schneider Electric Harmony XB6 - ZB6DF4 - Cap de buton iluminat Ø16, dreptunghiular, roșu date tehnice
Caracteristici principale
Familia de produse: Harmony XB6
Tipul produsului sau componentului: Buton iluminat
Compatibilitatea produsului: LED integrat
Denumire scurtă a dispozitivului: ZB6
Material cadru: Plastic
Diametru de montare: 16 mm
Cantitate minimă de comandă: 1
Formă cap unitate indicator: Dreptunghiulară
Tip acționare: Blocare
Profil acționare: Roșu încastrat, nemarcat
Dimensiuni
Lățime totală CAD: 24 mm
Înălțime totală CAD: 18 mm
Adâncime totală CAD: 33 mm
Rezistență
Rezistență la spălare cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Durabilitate mecanică: 300.000 de cicluri
Condiții de mediu
Tratament de protecție: TC
Temperatura ambiantă în timpul depozitării: -40 până la 70 °C
Temperatura ambiantă în timpul funcționării: -25...70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție NEMA: NEMA 13 conform UL 50, NEMA 4 conform UL 50, NEMA 4X conform UL 50, NEMA 13 conform CSA C22.2 nr. 94, NEMA 4 conform CSA C22.2 nr. 94, NEMA 4X conform CSA C22.2 nr. 94
Standarde și certificări
Standarde: EN/IEC 60947-1, JIS C 852, JIS C8201-5-1, EN/IEC 60947-5-5, UL 508, CSA C22.2 nr. 14, EN/IEC 60947-5-1, JIS C8201-1
Certificări de produs: CCC, GOST, CSA, UL
Rezistență
Rezistență la vibrații: +/- 3 mm (f= 2...500 Hz) conform IEC 60068-2-6, 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) la o accelerație de jumătate de undă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) la o accelerație de jumătate de undă sinusoidală conform IEC 60068-2-27
