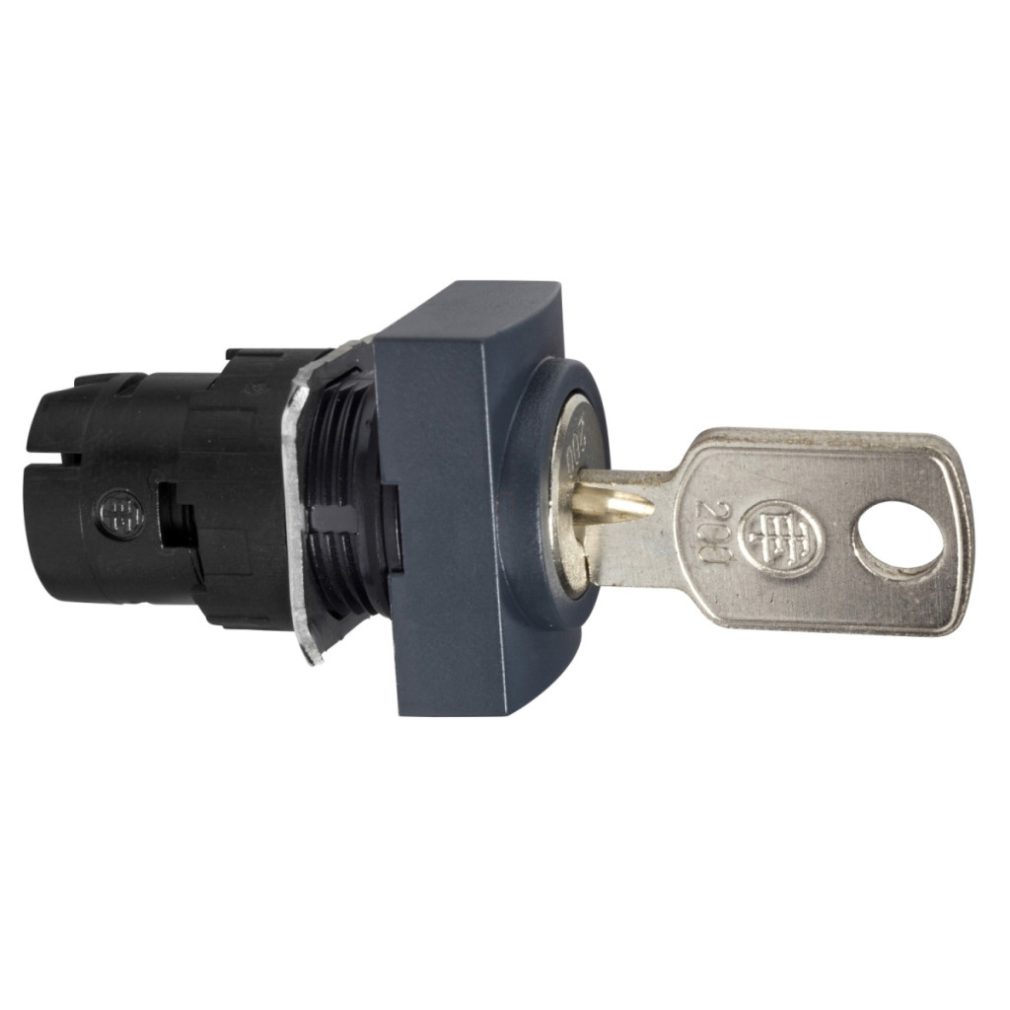

Gama de produse Schneider Electric Harmony XB6 Capul comutatorului cu cheie ZB6DGC este o componentă industrială cu un cap de control dreptunghiular cu diametrul de 16 mm. Acest cap de comutator cu cheie de înaltă calitate este ideal pentru funcționarea în siguranță a panourilor de control, mașinilor și echipamentelor, unde numai persoanele autorizate au permisiunea de a opera echipamentul. Modelul ZB6DGC are un design cu două poziții și blocare, ceea ce înseamnă că comutatorul rămâne în poziția dată după rotirea cheii. Comutatorul cu cheie negru are un tip de cheie 200, care poate fi îndepărtată în orice poziție, oferind o opțiune de siguranță flexibilă pentru diverse aplicații. Capul de control dreptunghiular este fabricat cu un cadru din plastic, care este ușor, dar durabil. Produsul are parametri tehnici remarcabili pentru aplicații industriale fiabile. Gradul de protecție IP65 asigură protecție împotriva prafului și jeturilor de apă, făcându-l potrivit pentru utilizarea în medii umede sau prăfuite. Capul comutatorului este conform cu standardele NEMA 13, NEMA 4 și NEMA 4X, precum și cu UL 50 și CSA C22.2 nr. 94. Capul comutatorului ZB6DGC este clasificat ca protecție de clasa II conform IEC 61140, oferind o siguranță sporită utilizatorilor. Produsul poate funcționa într-un interval larg de temperaturi: poate fi utilizat între -25 °C și +70 °C și depozitat între -40 °C și +70 °C. Dimensiunile capului comutatorului ZB6DGC permit un design compact: 24 mm lățime, 18 mm înălțime și 55 mm adâncime conform dimensiunilor CAD. Diametrul de montare de 16 mm este o dimensiune standard, care facilitează instalarea în diverse panouri de control. Produsul are o rezistență excelentă la vibrații, +/- 3 mm (f= 2...500 Hz) și 5 gn (f= 2...500 Hz) sub sarcină, în conformitate cu standardul IEC 60068-2-6. Rezistența sa la șocuri este, de asemenea, remarcabilă: 30 gn (durată = 18 ms) la jumătate din accelerația undei sinusoidale și 50 gn (durată = 11 ms) la jumătate din accelerația undei sinusoidale, în conformitate cu IEC 60068-2-27. Produsul este conform cu numeroase standarde și certificări internaționale, inclusiv JIS C8201-5-1, CSA C22.2 Nr. 14, EN/IEC 60947-1, UL 508, EN/IEC 60947-5-5, EN/IEC 60947-5-1, JIS C 852, JIS C8201-1 și are certificări UL, CCC, CSA și GOST.
Schneider Electric Harmony XB6 - ZB6DGC - Cap comutator selector cu 2 poziții, Ø16, date tehnice
Caracteristici principale
Familia de produse: Harmony XB6
Tipul produsului: Cap comutator selector cu cheie
Denumire scurtă a produsului: ZB6
Material placă frontală: Plastic
Diametru de montare: 16 mm
Unitate de vânzare: 1
Proprietăți dispozitiv de control
Formă cap unitate indicator: Dreptunghiulară
Tipul dispozitivului de acționare: Cu blocare
Designul dispozitivului de acționare: Comutator cu cheie negru
Informații privind poziția dispozitivului de acționare: 2 poziții
Tip cheie: 200 cheie
Poziție cheie detașabilă: Orice poziție
Date suplimentare
Lățime totală CAD: 24 mm
Înălțime totală CAD: 18 mm
Adâncime totală CAD: 55 mm
Caracteristici de mediu
Tratament de protecție: TC
Temperatura ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -25...70 °C
Clasă de protecție împotriva șocurilor electrice: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție NEMA: NEMA 13 conform UL 50, NEMA 4 conform UL 50, NEMA 4X conform UL 50, NEMA 13 conform CSA C22.2 nr. 94, NEMA 4 conform CSA C22.2 nr. 94, NEMA 4X conform CSA C22.2 nr. 94
Standarde și certificări
Standarde: JIS C8201-5-1, CSA C22.2 nr. 14, EN/IEC 60947-1, UL 508, EN/IEC 60947-5-5, EN/IEC 60947-5-1, JIS C 852, JIS C8201-1
Certificări de produs: UL, CCC, CSA, GOST
Rezistență mecanică
Rezistență la vibrații: +/- 3 mm (f= 2...500 Hz) conform IEC 60068-2-6, 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
