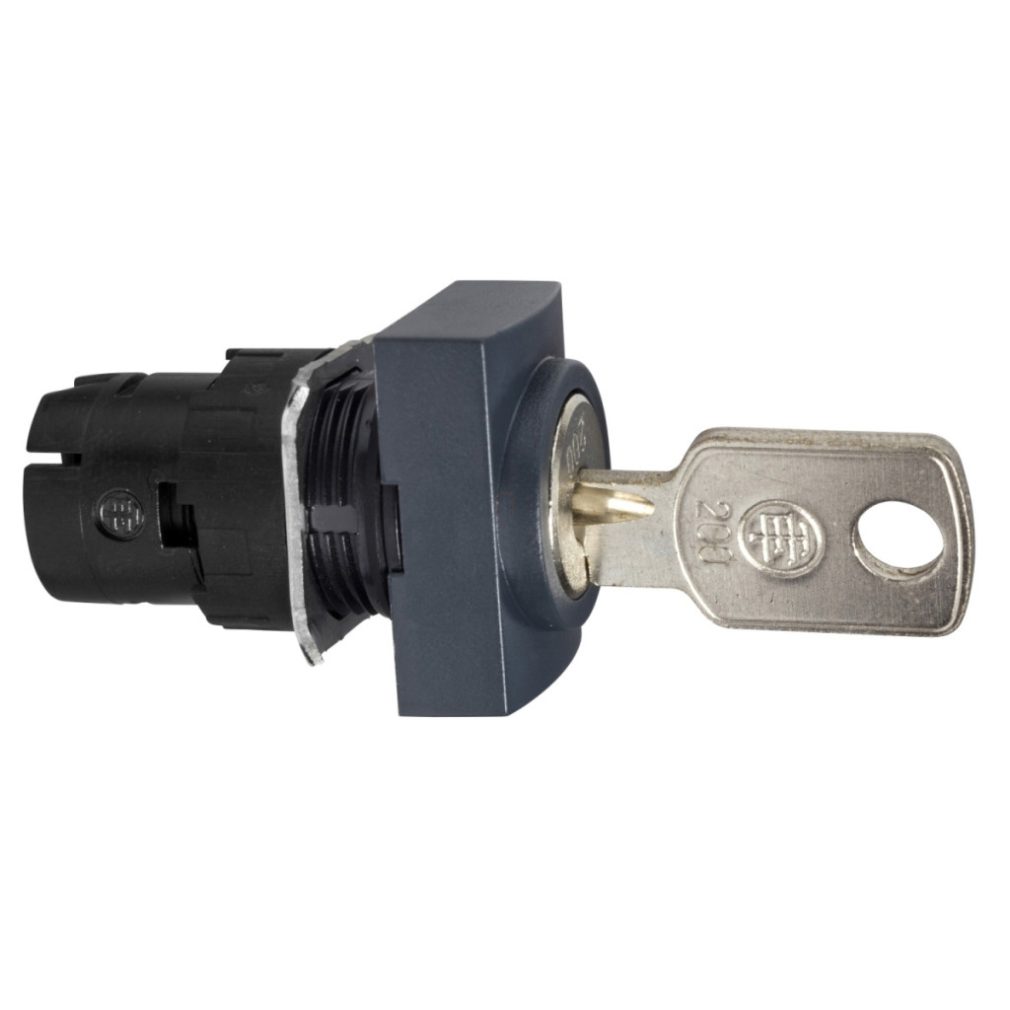

Capul comutatorului cu cheie ZB6DGL din seria Harmony XB6 de la Schneider Electric este o componentă de control industrial de înaltă calitate, care se remarcă pe piață prin versatilitatea sa. Acest comutator cu cheie negru are un diametru de montare de 16 mm și un design dreptunghiular care se potrivește perfect cu designul panourilor de control și echipamentelor moderne. Capul comutatorului selector cu cheie ZB6DGL are două poziții și este proiectat pentru scoaterea cheii din poziția centrală, asigurând siguranță maximă și controlul accesului. Funcția de revenire cu arc permite comutatorului să revină automat la poziția inițială după operare, ceea ce este deosebit de util în aplicațiile în care este necesară o operare momentană. Produsul poate fi operat cu un tip de cheie 200, ceea ce sporește și mai mult siguranța și compatibilitatea cu sistemele corespunzătoare. ZB6DGL are o placă frontală din plastic (cadru) care oferă un aspect durabil și estetic. Capul comutatorului cu cheie Schneider Electric ZB6DGL are caracteristici excelente de protecție, inclusiv protecție IP65 conform IEC 60529, care oferă o protecție eficientă împotriva prafului și a apei. Această componentă este, de asemenea, conformă cu cerințele NEMA 13, NEMA 4 și NEMA 4X conform standardelor UL 50 și CSA C22.2 nr. 94. Produsul aparține clasei de protecție la atingere Clasa II conform IEC 61140, care oferă o siguranță sporită pentru utilizatori. Intervalul său de temperatură de funcționare este între -25 °C și +70 °C, în timp ce temperatura de depozitare poate varia de la -40 °C la +70 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Dimensiunile exacte ale capului comutatorului selector cu cheie ZB6DGL sunt, de asemenea, demne de remarcat: are o lățime de 24 mm, o înălțime de 18 mm și o adâncime de 55 mm (dimensiuni CAD), ceea ce permite o proiectare și instalare precisă. Produsul prezintă, de asemenea, o rezistență excelentă la vibrații, rezistând la vibrații cu o amplitudine de ±3 mm în intervalul de frecvență 2-500 Hz, precum și la vibrații cu o accelerație de 5 g în același interval de frecvență, în conformitate cu standardul IEC 60068-2-6. Rezistența sa la impact este, de asemenea, remarcabilă, deoarece poate rezista la impacturi cu jumătate de undă sinusoidală cu o accelerație de 30 g timp de 18 ms, precum și la impacturi cu jumătate de undă sinusoidală cu o accelerație de 50 g timp de 11 ms, în conformitate cu cerințele IEC 60068-2-27. Capul comutatorului selector cu cheie Schneider Electric ZB6DGL este conform cu numeroase standarde internaționale, printre care: JIS C8201-5-1, IEC 60947-1, IEC 60947-5-5, UL 508, JIS C 852, IEC 60947-5-1, CSA C22.2 nr. 14 și JIS C8201-1. De asemenea, are diverse certificări, precum GOST, CSA, CCC și UL, care atestă calitatea și fiabilitatea ridicate ale produsului pe diverse piețe din întreaga lume.
Schneider Electric Harmony XB6 - ZB6DGL - Cap comutator selector cu 2 poziții, Ø16, date tehnice
Caracteristici principale
Familia de produse: Harmony XB6
Tipul produsului: Cap comutator selector cu cheie
Denumirea scurtă a dispozitivului: ZB6
Materialul plăcii frontale: Plastic
Diametru de montare: 16 mm
Cantitate minimă de comandă: 1
Caracteristici de funcționare
Forma capului unității indicatoare: Dreptunghiulară
Tip de funcționare: Revenire centrală cu arc
Profil de funcționare: Comutator cu cheie neagră
Informații privind poziția de funcționare: 2 poziții
Tip cheie: Cheie 200
Poziție de scoatere a cheii: Centrală
Informații suplimentare
Lățime totală CAD: 24 mm
Înălțime totală CAD: 18 mm
Adâncime totală CAD: 55 mm
Caracteristici de mediu
Tratament de protecție: TC
Temperatura aerului ambiant în timpul depozitării: -40…70 °C
Temperatura aerului ambiant în timpul funcționării: -25…70 °C
Clasa de protecție electrică la atingere: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție NEMA: NEMA 13 conform UL 50, NEMA 4 conform UL 50, NEMA 4X conform UL 50, NEMA 13 conform CSA C22.2 nr. 94, NEMA 4 conform CSA C22.2 nr. 94, NEMA 4X conform CSA C22.2 nr. 94
Standarde și certificări
Standarde: JIS C8201-5-1, IEC 60947-1, IEC 60947-5-5, UL 508, JIS C 852, IEC 60947-5-1, CSA C22.2 nr. 14, JIS C8201-1
Certificări de produs: GOST, CSA, CCC, UL
Rezistență mecanică
Rezistență la vibrații: ±3 mm (f= 2…500 Hz) conform IEC 60068-2-6, 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
