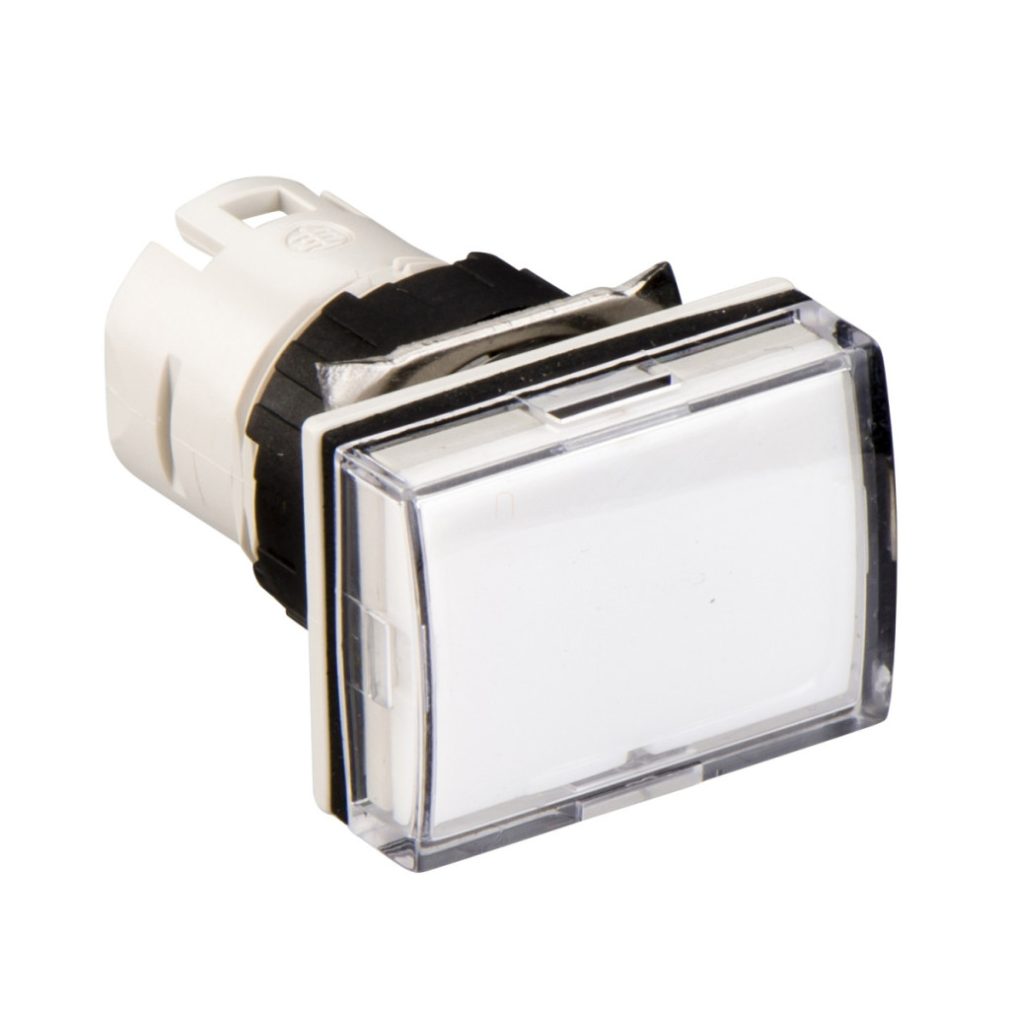

Gama de produse Schneider Electric Harmony XB6 Capul indicator luminos ZB6DV1 este o componentă profesională concepută pentru aplicații industriale, fiind alegerea perfectă pentru utilizarea ca lumină de semnalizare în panouri de control și tablouri de distribuție. Acest cap de indicator luminos dreptunghiular, alb, cu un diametru de montare de 16 mm, are un LED integrat, care garantează o durată lungă de viață și o funcționare fiabilă. Designul tehnic și parametrii capului indicatorului luminos ZB6DV1 oferă o protecție excelentă chiar și în cele mai exigente medii industriale. Datorită clasei de protecție IP65, este complet rezistent la praf și protejat împotriva jeturilor de apă din toate direcțiile, fiind ideal pentru utilizarea în zone în care pot fi prezente praf și umezeală. Produsul este, de asemenea, conform cu standardele de protecție NEMA 13, NEMA 4 și NEMA 4X conform UL 50 și CSA C22.2 nr. 94. Datorită cadrului său din plastic și designului robust, poate rezista la solicitările mecanice ale utilizării zilnice. Capul indicatorului luminos Schneider Electric ZB6DV1 are o gamă extrem de largă de temperaturi de funcționare: funcționează fiabil între -25 și +70 °C și are o gamă de temperaturi de depozitare de la -40 la +70 °C. Această caracteristică este deosebit de valoroasă în mediile industriale, unde temperaturile pot varia foarte mult. În ceea ce privește protecția împotriva șocurilor electrice, acesta aparține clasei de protecție II conform IEC 61140. Tratamentul de protecție TC oferă o rezistență suplimentară la influențele mediului. ZB6DV1 este conform cu numeroase standarde internaționale, inclusiv IEC 60947-5-5, JIS C 852, UL 508, IEC 60947-1, CSA C22.2 nr. 14, JIS C 4520 și IEC 60947-5-1, ceea ce garantează fiabilitatea și siguranța produsului în diverse aplicații. Dimensiunile exacte ale capului lămpii indicatoare ZB6DV1 sunt: 24 mm lățime, 18 mm înălțime și 33 mm adâncime. Instrucțiuni detaliate de instalare și desene dimensionale sunt disponibile pentru montarea pe o placă de circuit imprimat. Produsul poate fi montat direct sau utilizat cu un adaptor de soclu ZB6Y010. Pentru montarea pe panou trebuie realizată o gaură cu diametrul de 16,2 mm. Capul lămpii indicatoare ZB6DV1 poate fi utilizat ca componentă individuală sau într-o configurație multiplă, în care mai multe lămpi indicatoare trebuie montate una lângă alta. În astfel de cazuri, trebuie respectate distanțele și dimensiunile minime specificate în descrierea produsului pentru a asigura o funcționare fiabilă.
Schneider Electric Harmony XB6 - Date tehnice ZB6DV1
Caracteristici generale
Familia de produse: Harmony XB6
Tipul produsului: Cap de indicator luminos
Compatibilitate: LED integrat
Denumire scurtă dispozitiv: ZB6
Material cadru: Plastic
Diametru montare: 16 mm
Unitate de vânzare: 1
Formă cap unitate indicator: Dreptunghiulară
Culoarea lentilei/actuatorului: Albă
Dimensiuni
Lățime totală: 24 mm
Înălțime totală: 18 mm
Adâncime totală: 33 mm
Condiții de mediu
Tratament de protecție: TC
Temperatură de depozitare: -40...70 °C
Temperatură de funcționare: -25...70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4, NEMA 4X conform UL 50
Clasă de protecție NEMA: NEMA 13, NEMA 4, NEMA 4X conform CSA C22.2 Nr. 94
Standarde
IEC 60947-5-5, JIS C 852, UL 508, IEC 60947-1, CSA C22.2 Nr. 14, JIS C 4520, IEC 60947-5-1
Certificări
GOST, CCC, UL, CSA
Rezistență la vibrații
± 3 mm (f= 2...500 Hz) conform IEC 60068-2-6
5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri
30 gn (durată = 18 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
