Gama de produse Schneider Electric Harmony XB6 Butonul iluminat ZB6DW1 este un element de control industrial versatil, de înaltă calitate, care reprezintă alegerea perfectă pentru diverse aplicații industriale și panouri de control. Acest buton dreptunghiular, alb, fără marcaje, are un mecanism cu arc de revenire care asigură o funcționare fiabilă chiar și în cele mai solicitante medii. Modelul ZB6DW1 are un LED încorporat care funcționează într-un interval de tensiune de 12...24 V, fiind ideal pentru utilizarea în diverse sisteme de control. Butonul are un diametru de montare de 16 mm, fiind compatibil cu majoritatea aplicațiilor industriale standard. Placa frontală din plastic a dispozitivului este durabilă și estetică. Designul dreptunghiular nu este doar funcțional, ci și ușor de recunoscut și de utilizat pe panoul de control. Capul butonului ZB6DW1 are proprietăți de protecție excelente. Clasa de protecție IP65 oferă o protecție adecvată împotriva prafului și jeturilor de apă, îndeplinind cerințele majorității mediilor industriale. De asemenea, este conform cu cerințele NEMA 13, NEMA 4 și NEMA 4X în conformitate cu standardele UL 50 și CSA C22.2 nr. 94. Protecția împotriva șocurilor electrice este asigurată de clasificarea Clasa II în conformitate cu IEC 61140. Aceste caracteristici asigură împreună că produsul poate fi utilizat în siguranță într-o gamă largă de condiții. În ceea ce privește parametrii tehnici, modelul ZB6DW1 are o lățime de 24 mm, o înălțime de 18 mm și o adâncime de 33 mm (dimensiuni CAD). Produsul poate fi utilizat într-un interval de temperatură de funcționare de la -25 la 70 °C și poate fi depozitat la temperaturi cuprinse între -40 și 70 °C. Capul butonului este compatibil cu numeroase standarde internaționale, inclusiv EN/IEC 60947-5-1, CSA C22.2 nr. 14, UL 508, EN/IEC 60947-5-5, EN/IEC 60947-1 și standardele japoneze JIS C8201-5-1, JIS C 852 și JIS C8201-1. Capul butonului Schneider Electric ZB6DW1 este, de asemenea, protejat în mod adecvat împotriva vibrațiilor și șocurilor, fiind conform cu standardele IEC 60068-2-6 și IEC 60068-2-27. Rezistența la vibrații este de ±3 mm (f= 2...500 Hz) și 5 gn (f= 2...500 Hz), în timp ce rezistența la șocuri este de 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) pentru accelerația semiondulei sinusoidale.

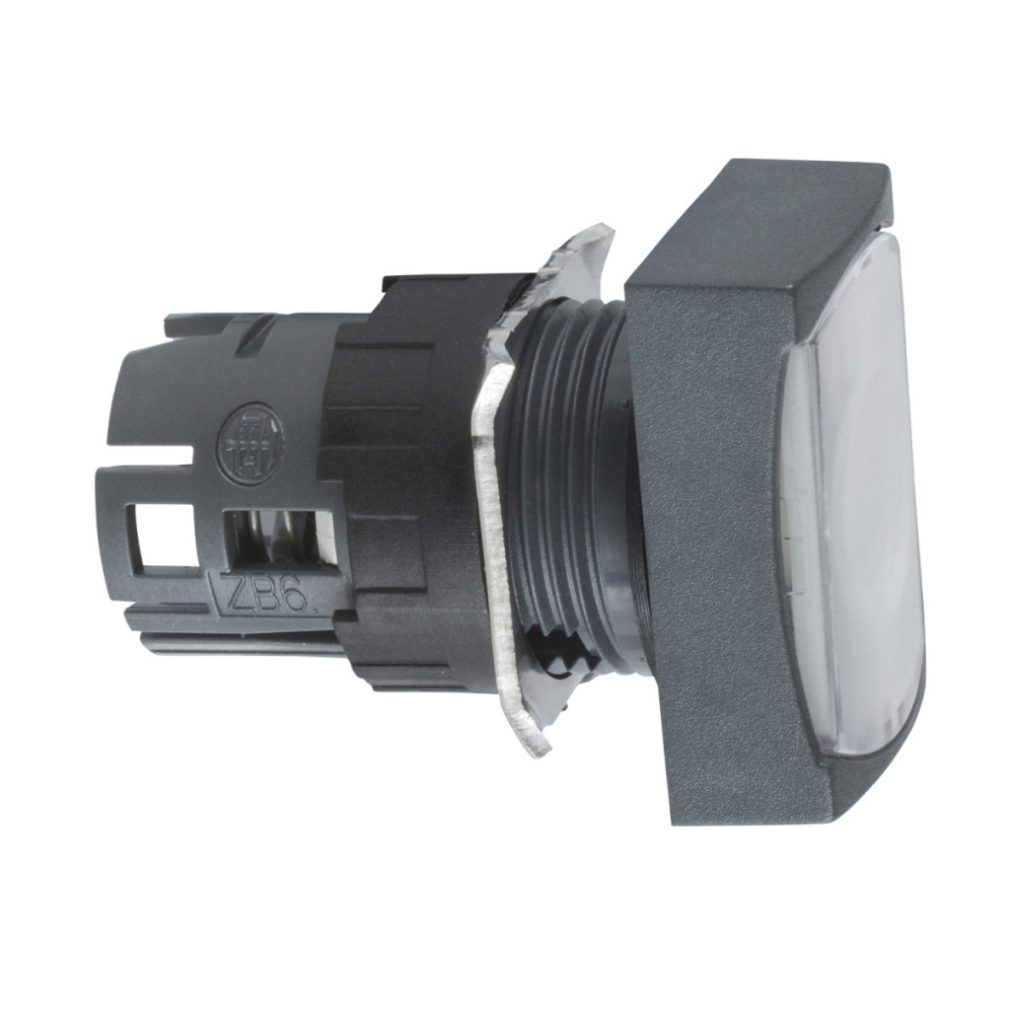

Schneider Electric Harmony XB6 - ZB6DW1 - Buton iluminat Ø16, dreptunghiular, alb date tehnice
Caracteristici principale
Familia de produse: Harmony XB6
Tipul produsului: Buton iluminat
Compatibilitatea produsului: LED încorporat
Denumirea scurtă a dispozitivului: ZB6
Materialul panoului frontal: Plastic
Diametru de montare: 16 mm
Cantitate minimă de comandă: 1
Formă cap unitate indicator: Dreptunghiulară
Tip actuator: Revenire cu arc
Profil actuator: Alb încastrat, nemarcat
Informații suplimentare
Lățime CAD: 24 mm
Înălțime CAD: 18 mm
Adâncime CAD: 33 mm
Caracteristici de mediu
Tratament de protecție: TC
Temperatură ambiantă de depozitare: -40…70 °C
Temperatură ambiantă de funcționare: -25…70 °C
Protecție împotriva șocurilor electrice: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție NEMA: NEMA 13 conform UL 50
NEMA 4 conform UL 50
NEMA 4X conform UL 50
NEMA 4 conform CSA C22.2 Nr. 94
NEMA 4X conform CSA C22.2 Nr. 94
NEMA 13 conform CSA C22.2 Nr. 94
Standarde
JIS C8201-5-1
EN/IEC 60947-5-1
CSA C22.2 nr. 14
UL 508
EN/IEC 60947-5-5
JIS C 852
EN/IEC 60947-1
JIS C8201-1
Certificări de produs
GOST
CSA
CCC
UL
Rezistență la vibrații și șocuri
Rezistență la vibrații: +/- 3 mm (f= 2…500 Hz) conform IEC 60068-2-6
5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
