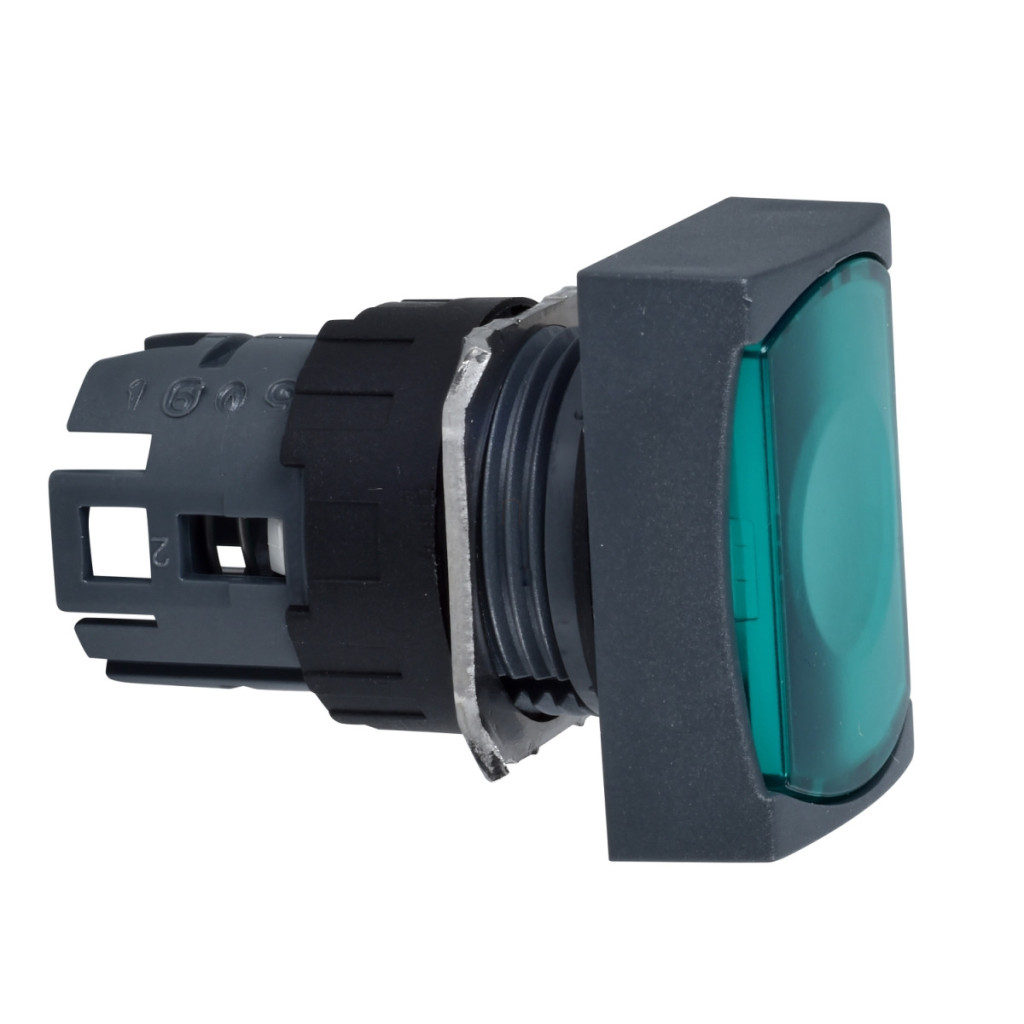

Seria Schneider Electric Harmony XB6, butonul rectangular iluminat verde de tip ZB6DW3 este un reprezentant de înaltă calitate al elementelor de control profesionale. Cu un diametru de montare de 16 mm și LED integrat, acest buton este alegerea perfectă pentru crearea de interfețe ușor de utilizat pentru panouri de control industriale, mașini și echipamente. Butonul ZB6DW3 are un mecanism de revenire cu arc, astfel încât revine automat la poziția inițială atunci când este eliberat. Tensiunea sa de funcționare variază între 12 și 24 V, asigurând o aplicabilitate largă în diverse sisteme de control. Suprafața verde dreptunghiulară, încastrată, nu are marcaje, astfel încât poate fi etichetată liber în funcție de cerințele aplicației. Panoul frontal din plastic este suficient de durabil chiar și în medii industriale. În ceea ce privește dimensiunile, capul butonului are o lățime CAD totală de 24 mm, o înălțime de 18 mm și o adâncime de 33 mm, ceea ce permite un design compact chiar și în panouri de control aglomerate. Din punct de vedere al instalării, este important de reținut că diametrul de montare este de 16 mm, astfel încât poate fi instalat cu ușurință în găuri standard de 16 mm. La decuparea panoului, trebuie să se țină cont de designul dreptunghiular, pentru care instrucțiuni detaliate de instalare pot fi găsite în documentația tehnică. Printre caracteristicile tehnice ale capului butonului ZB6DW3, merită menționat nivelul de protecție IP65, ceea ce înseamnă că este complet protejat împotriva prafului și jeturilor de apă din toate direcțiile, în conformitate cu standardul IEC 60529. Acest nivel de protecție permite utilizarea produsului în medii în care poate fi prezent praf sau umezeală. De asemenea, este conform cu cerințele de protecție NEMA 13, NEMA 4 și NEMA 4X, în conformitate cu standardele UL 50 și CSA C22.2 nr. 94. În ceea ce privește protecția împotriva șocurilor electrice, este de clasa II, în conformitate cu IEC 61140. Butonul are o temperatură de funcționare cuprinsă între -25 °C și +70 °C și o temperatură de depozitare cuprinsă între -40 °C și +70 °C. Produsul este conform cu o serie de standarde internaționale, inclusiv EN/IEC 60947-1, EN/IEC 60947-5-5, EN/IEC 60947-5-1, UL 508, CSA C22.2 nr. 14, JIS C 852, JIS C8201-5-1 și JIS C8201-1. Această gamă largă de conformități asigură faptul că butonul Schneider Electric ZB6DW3 poate fi utilizat la nivel mondial în diverse aplicații industriale și comerciale. Produsul dispune, de asemenea, de protecție TC (Tropic Proof Coating), care îi sporește rezistența la condiții de mediu extreme. Rezistența sa la vibrații este de ±3 mm (f= 2...500 Hz) și 5 gn (f= 2...500 Hz) conform IEC 60068-2-6, în timp ce rezistența sa la șocuri este de 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) pentru accelerația semiondulei sinusoidale conform IEC 60068-2-27.
Schneider Electric Harmony XB6 - ZB6DW3 date tehnice
Caracteristici principale
Familia de produse: Harmony XB6
Tipul produsului: Buton iluminat
Compatibilitatea produsului: LED integrat
Denumire scurtă dispozitiv: ZB6
Material placă frontală: Plastic
Diametru de montare: 16 mm
Formă cap indicator: Dreptunghiulară
Tip actuator: Revenire cu arc
Profil actuator: Verde încastrat, fără marcaj
Date suplimentare
Lățime totală CAD: 24 mm
Înălțime totală CAD: 18 mm
Adâncime totală CAD: 33 mm
Caracteristici de mediu
Tratament de protecție: TC
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -25...70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție NEMA: NEMA 13 conform UL 50, NEMA 4 conform UL 50, NEMA 4X conform UL 50, NEMA 4 conform CSA C22.2 nr. 94, NEMA 4X conform CSA C22.2 nr. 94, NEMA 13 conform CSA C22.2 nr. 94
Standarde
JIS C 852, UL 508, EN/IEC 60947-1, EN/IEC 60947-5-5, CSA C22.2 nr. 14, EN/IEC 60947-5-1, JIS C8201-5-1, JIS C8201-1
Certificări de produs
CSA, GOST, CCC, UL
Rezistență la vibrații
+/- 3 mm (f= 2...500 Hz) conform IEC 60068-2-6
5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact
30 gn (durată = 18 ms) pentru accelerație cu undă semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu undă semisinusoidală conform IEC 60068-2-27
