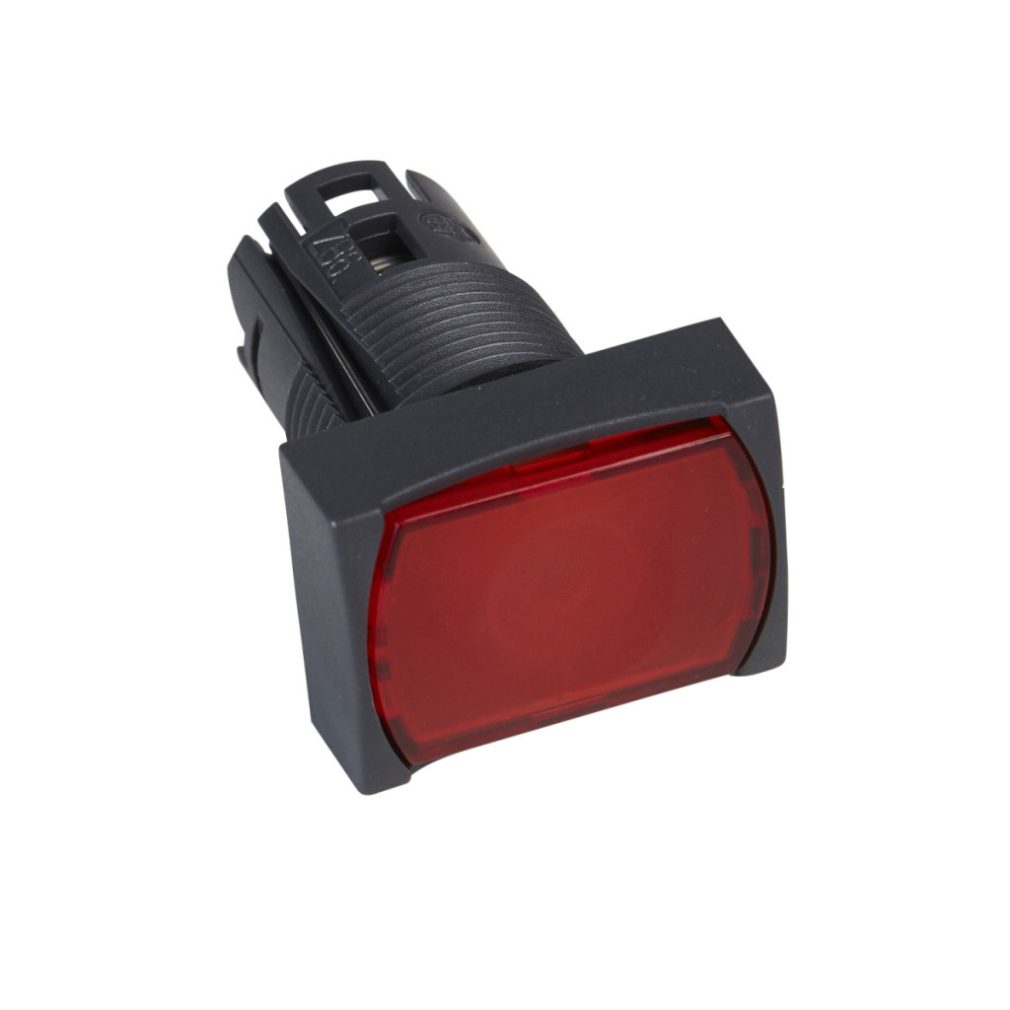

Capul iluminat al butonului Schneider Electric Harmony XB6 seria ZB6DW4 este o componentă de control de calitate superioară, ideală pentru sisteme de automatizare industrială, panouri de control și alte sarcini de control. Acest buton roșu, dreptunghiular, încastrat are un diametru de montare de 16 mm și funcționează cu arc de revenire pentru o utilizare fiabilă într-o varietate de aplicații. Butonul ZB6DW4 funcționează cu o sursă de alimentare de 12-24 V și dispune de iluminare LED încorporată, oferind un feedback vizual clar operatorilor. Produsul este fabricat într-un design nemarcat, ceea ce îl face universal aplicabil pentru diverse aplicații sau personalizabil cu marcaje unice, după cum este necesar. Cadrul din plastic al panoului frontal asigură o utilizare durabilă chiar și în medii industriale unde funcționarea fiabilă și durata lungă de viață sunt importante. ZB6DW4 are un grad de protecție IP65 remarcabil, conform IEC 60529, oferind o protecție excelentă împotriva prafului și jeturilor de apă. Produsul îndeplinește, de asemenea, cerințele de protecție ale NEMA 13, NEMA 4 și NEMA 4X, conform standardelor UL 50 și CSA C22.2 nr. 94. Acesta aparține clasei de protecție la atingere II conform IEC 61140, ceea ce înseamnă o siguranță sporită pentru utilizatori. Intervalul larg de temperatură de funcționare (-25...70 °C) și intervalul de temperatură de depozitare (-40...70 °C) al capului butonului permit utilizarea acestuia într-o varietate de condiții de mediu. Dimensiunile butonului Schneider Electric Harmony XB6 ZB6DW4 asigură un design compact: 24 mm lățime, 18 mm înălțime și 33 mm adâncime. Instalarea este simplă, iar produsul este compatibil cu alte componente din seria Harmony XB6, permițând construirea unui sistem complet. Forma dreptunghiulară și culoarea roșie a butonului asigură o bună vizibilitate și o utilizare ergonomică. Produsul este conform cu o serie de standarde internaționale, inclusiv EN/IEC 60947-5-5, JIS C8201-5-1, CSA C22.2 nr. 14, JIS C 852, UL 508, EN/IEC 60947-5-1, EN/IEC 60947-1 și JIS C8201-1, asigurând fiabilitatea și conformitatea cu cerințele de siguranță în diverse aplicații și regiuni.
Schneider Electric Harmony XB6 - ZB6DW4 - Cap de buton iluminat Ø16, dreptunghiular, roșu date tehnice
Caracteristici principale
Familia de produse: Harmony XB6
Tipul produsului: Cap de buton iluminat
Compatibilitatea produsului: LED încorporat
Denumirea scurtă a dispozitivului: ZB6
Materialul cadrului frontal: Plastic
Diametru de montare: 16 mm
Unitate de vânzare: 1
Forma capului unității indicatoare: Dreptunghiulară
Tip actuator: Revenire cu arc
Profil actuator: Roșu, încastrat, nemarcat
Informații suplimentare
Lățime totală CAD: 24 mm
Înălțime totală CAD: 18 mm
Adâncime totală CAD: 33 mm
Mediu
Tratament de protecție: TC
Temperatura aerului ambiant în timpul depozitării: -40...70 °C
Temperatura aerului ambiant în timpul funcționării: -25...70 °C
Clasa de protecție electrică la atingere: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție NEMA: NEMA 13 conform UL 50
NEMA 4 conform UL 50
NEMA 4X conform UL 50
NEMA 4 conform CSA C22.2 nr. 94
NEMA 4X conform CSA C22.2 nr. 94
NEMA 13 conform CSA C22.2 nr. 94
Standarde și certificări
Standarde: EN/IEC 60947-5-5
JIS C8201-5-1
CSA C22.2 nr. 14
JIS C 852
UL 508
EN/IEC 60947-5-1
EN/IEC 60947-1
JIS C8201-1
Certificări de produs
CCC
GOST
CSA
UL
Rezistență mecanică
Rezistență la vibrații: +/- 3 mm (f= 2...500 Hz) conform IEC 60068-2-6
5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
