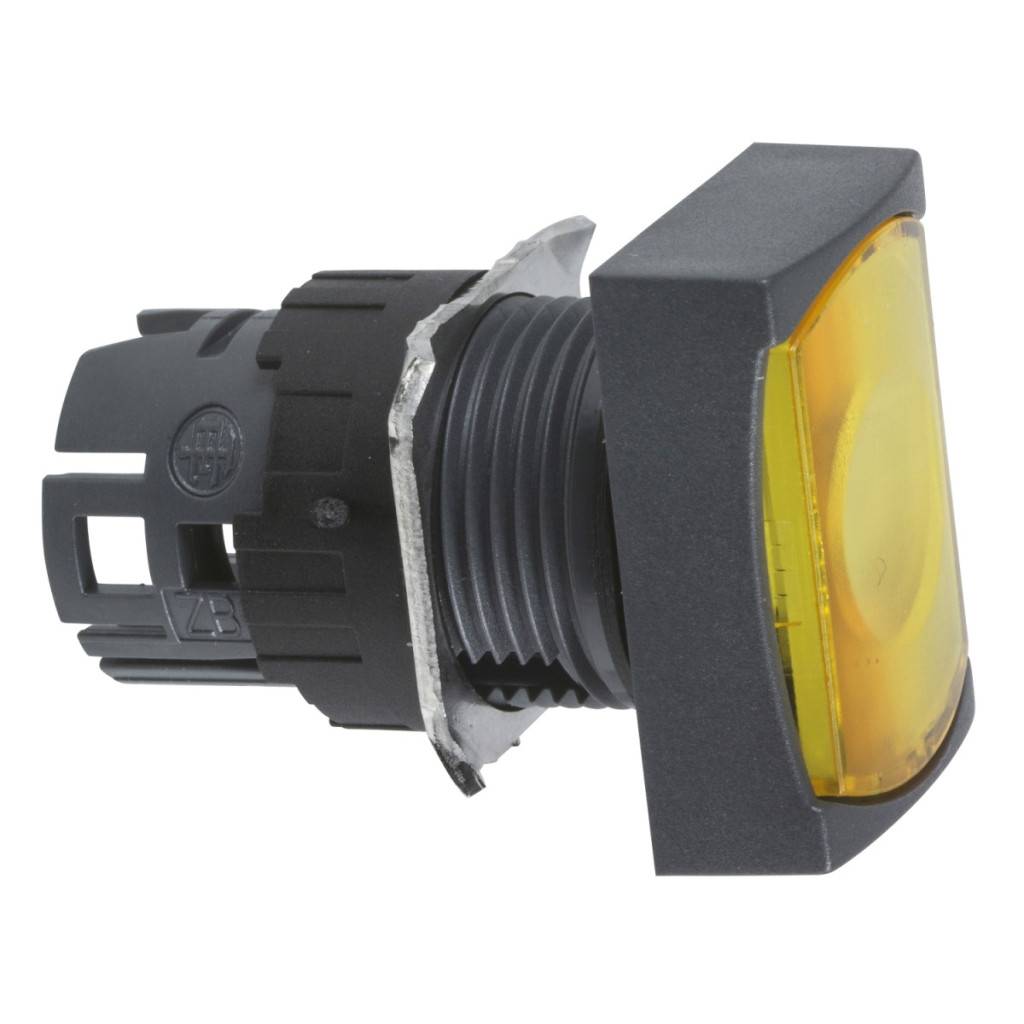

Butonul iluminat ZB6DW5 din gama Harmony XB6 de la Schneider Electric este o alegere excelentă pentru sisteme de control industrial, interfețe operator și diverse soluții de automatizare. Acest buton iluminat, de culoare galbenă, dreptunghiular și încastrat, are un diametru de montare de 16 mm, fiind compatibil cu decupajele standard ale panourilor. Butonul iluminat ZB6DW5 este echipat cu un LED integrat care funcționează cu o sursă de alimentare de 12-24 V. Mecanismul său de acționare cu arc asigură revenirea automată a butonului la poziția inițială după apăsare. Produsul este fabricat într-un design nemarcat, ceea ce îl face universal aplicabil pentru diverse sarcini de control și permite etichetarea personalizată, dacă este necesar. Butonul are un cadru din plastic, care asigură o durată lungă de viață și o protecție mecanică adecvată. Dimensiunile butonului iluminat ZB6DW5 sunt ideale pentru proiectarea panoului de control: 24 mm lățime, 18 mm înălțime și 33 mm adâncime. Produsul are un grad de protecție IP65 conform IEC 60529, ceea ce înseamnă că este complet etanș la praf și protejat împotriva jeturilor de apă. De asemenea, este conform cu cerințele NEMA 13, NEMA 4 și NEMA 4X conform standardelor UL 50 și CSA C22.2 nr. 94, ceea ce îl face ideal pentru medii industriale și aplicații în aer liber. Produsul funcționează în mod fiabil la temperaturi de funcționare cuprinse între -25 °C și +70 °C și are o temperatură de depozitare cuprinsă între -40 °C și +70 °C. În ceea ce privește protecția împotriva șocurilor electrice, ZB6DW5 este conform cu clasificarea Clasa II conform IEC 61140. Butonul iluminat Schneider Electric ZB6DW5 este compatibil cu alte componente din familia de produse Harmony XB6, fiind ușor de integrat în sisteme de control complexe. Produsul este conform cu o serie de standarde internaționale, printre care: EN/IEC 60947-5-1, CSA C22.2 Nr. 14, EN/IEC 60947-1, EN/IEC 60947-5-5, JIS C8201-5-1, JIS C 852, UL 508 și JIS C8201-1. Capul butonului are, de asemenea, o rezistență remarcabilă la vibrații, ± 3 mm (f = 2-500 Hz) și 5 gn (f = 2-500 Hz) conform IEC 60068-2-6. În ceea ce privește rezistența la impact, poate suporta o accelerație semisinusoidală de 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) conform IEC 60068-2-27. Capul butonului iluminat Schneider Electric ZB6DW5 are certificări industriale, inclusiv GOST, CSA, UL și CCC, care confirmă conformitatea și fiabilitatea internațională a produsului.
Schneider Electric Harmony XB6 - ZB6DW5 - Cap de buton iluminat Ø16, galben date tehnice
Caracteristici generale
Familia de produse: Harmony XB6
Tipul produsului: Buton iluminat
Compatibilitatea produsului: LED integrat
Denumire scurtă dispozitiv: ZB6
Material cadru: Plastic
Diametru montare: 16 mm
Unitate de vânzare: 1
Formă cap unitate de semnalizare: Dreptunghiulară
Tip actuator: Revenire cu arc
Profil actuator: Galben, încastrat, nemarcat
Date suplimentare
Lățime totală CAD: 24 mm
Înălțime totală CAD: 18 mm
Adâncime totală CAD: 33 mm
Mediu
Tratament de protecție: TC
Temperatură ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -25...70 °C
Clasă de protecție împotriva șocurilor electrice: Clasa II, conform IEC 61140
Grad de protecție IP: IP65, conform IEC 60529
Grad de protecție NEMA: NEMA 13 conform UL 50
NEMA 4 conform UL 50
NEMA 4X conform UL 50
NEMA 4 conform CSA C22.2 Nr. 94
NEMA 4X conform CSA C22.2 Nr. 94
NEMA 13 conform CSA C22.2 Nr. 94
Standarde
EN/IEC 60947-5-1
CSA C22.2 nr. 14
EN/IEC 60947-1
EN/IEC 60947-5-5
JIS C8201-5-1
JIS C 852
UL 508
JIS C8201-1
Certificări de produs
GOST
CSA
UL
CCC
Rezistență la vibrații
+/- 3 mm (f= 2...500 Hz) conform IEC 60068-2-6
5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact
30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
