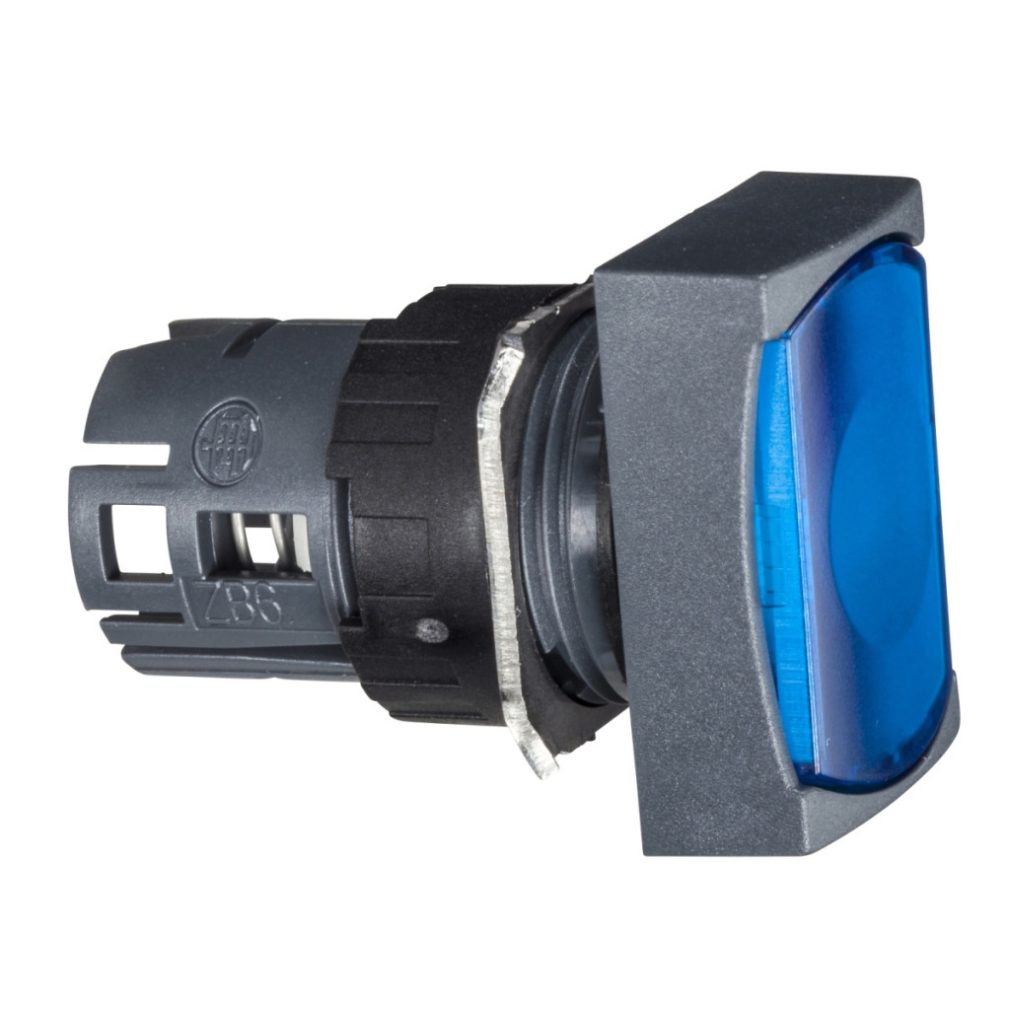

Capul iluminat al butonului ZB6DW6 din gama de produse Schneider Electric Harmony XB6 este o alegere excelentă pentru aplicații industriale și panouri de control care necesită elemente de control fiabile și foarte vizibile. Acest buton albastru, dreptunghiular, încastrat are un LED integrat care asigură o vizibilitate excelentă în diferite condiții de iluminare. Dispozitivul ZB6 oferă o soluție extrem de versatilă din punct de vedere tehnic. Are un diametru de montare de 16 mm, care este un standard industrial, ceea ce îl face ușor de integrat în sistemele și panourile de control existente. Funcționarea cu revenire prin arc asigură o comutare fiabilă și o durată lungă de viață. Dispozitivul funcționează într-un interval de tensiune de 12...24 V, ceea ce oferă flexibilitate pentru conectarea la diverse sisteme de control. Panoul frontal din plastic nu numai că îi conferă un aspect estetic, dar asigură și durabilitate în utilizarea zilnică. Produsul are caracteristici de protecție remarcabile, care sunt deosebit de importante în mediile industriale. Clasa de protecție IP65 conform IEC 60529 asigură rezistență completă la praf și protecție împotriva jeturilor de apă, garantând o funcționare fiabilă chiar și în medii prăfuite sau umede. Are un rating NEMA de NEMA 13, NEMA 4 și NEMA 4X conform standardelor UL 50 și CSA C22.2 No 94, o dovadă suplimentară a designului robust al produsului. Clasa II de protecție împotriva șocurilor electrice conform IEC 61140 oferă o siguranță sporită pentru utilizator. Produsul este conform cu o serie de standarde internaționale, inclusiv CSA C22.2 nr. 14, EN/IEC 60947-5-1, EN/IEC 60947-5-5, EN/IEC 60947-1, JIS C8201-5-1, UL 508, JIS C 852 și JIS C8201-1, asigurând aplicabilitatea universală pe diverse piețe. Dimensiunile sale permit un design compact: lățimea totală conform CAD este de 24 mm, înălțimea de 18 mm și adâncimea de 33 mm. Aceste caracteristici se combină pentru a face capul butonului iluminat Schneider Electric ZB6DW6 alegerea ideală pentru sistemele de control industrial, mașinile și interfețele echipamentelor, unde funcționarea fiabilă, vizibilitatea bună și durabilitatea sunt importante. Fie că proiectați sisteme noi sau modernizați echipamente existente, acest buton oferă soluția perfectă pentru aplicații profesionale.
Specificații tehnice Harmony XB6 ZB6DW6
Caracteristici cheie
Familia de produse: Harmony XB6
Tipul produsului: Buton iluminat
Compatibilitate: LED integrat
Denumire scurtă a dispozitivului: ZB6
Material panou frontal: Plastic
Diametru de montare: 16 mm
Cantitate minimă de comandă: 1
Forma capului unității de semnal: Dreptunghiulară
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Albastru, încastrat, nemarcat
Informații suplimentare
Lățime totală conform CAD: 24 mm
Înălțime totală conform CAD: 18 mm
Adâncime totală conform CAD: 33 mm
Caracteristici de mediu
Tratament de protecție: TC
Temperatura ambiantă în timpul depozitării: -40...70 °C
Temperatura ambiantă în timpul funcționării: -25...70 °C
Clasa de protecție electrică la atingere: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție NEMA: NEMA 13 conform UL 50
Grad de protecție NEMA: NEMA 4 conform UL 50
Clasă de protecție NEMA: NEMA 4X conform UL 50
Clasă de protecție NEMA: NEMA 4 conform CSA C22.2 Nr. 94
Clasă de protecție NEMA: NEMA 4X conform CSA C22.2 nr. 94
Clasa de protecție NEMA: NEMA 13 conform CSA C22.2 nr. 94
Standarde
CSA C22.2 nr. 14
EN/IEC 60947-5-1
EN/IEC 60947-5-5
EN/IEC 60947-1
JIS C8201-5-1
UL 508
JIS C 852
JIS C8201-1
Certificări ale produsului
CCC
CSA
GOST
UL
Rezistență la vibrații și șocuri
Rezistență la vibrații: +/- 3 mm (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) cu accelerație semiondă sinusoidală conform IEC 60068-2-27
Rezistență la șocuri: 50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
