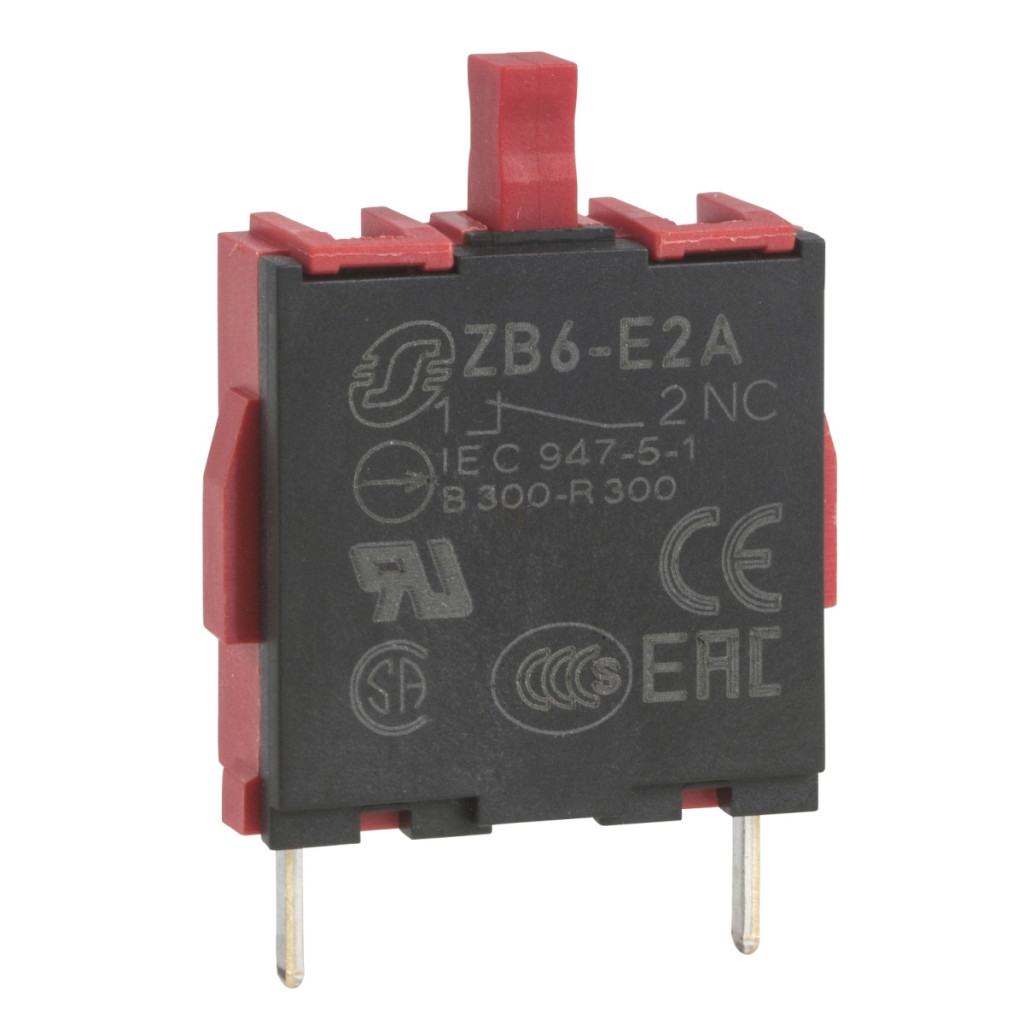

Blocul de contact Schneider Electric Harmony XB6 seria ZB6E2A este un element de control industrial versatil și fiabil, ideal pentru aplicații de automatizare și control. Acest bloc de contact compact, cu un singur contact, aparține familiei de produse Harmony XB6 și este special conceput pentru capete de 16 mm. Blocul de contact ZB6E2A are 1 contact NC (normal închis) din aliaj de argint (Ag/Ni), asigurând o conductivitate excelentă și o durată lungă de viață. O caracteristică specială a acestui produs este că este echipat cu pini de contact proiectați pentru conectarea la plăci cu circuite imprimate, permițând integrarea directă în sisteme electronice. Mecanismul de acționare cu întrerupere lentă asigură o comutare fiabilă, în timp ce funcția de deschidere pozitivă (conform IEC 60947-5-1 Anexa K) garantează o funcționare sigură chiar și în cazul unei defecțiuni. Parametrii tehnici ai blocului de contact ZB6E2A sunt impresionanți: tensiunea nominală de izolare este de 250 V (la gradul de poluare 3), iar tensiunea nominală de impuls este de 4 kV, în conformitate cu IEC 60947-1. Capacitatea sa de curent de funcționare permite o gamă largă de aplicații: 3 A la 120 V în categoria AC-15, B300, 1,5 A la 240 V în categoria AC-15, B300 și pentru sarcini de curent continuu 0,1 A la 250 V și 0,22 A la 125 V în categoria DC-13, R300. Fiabilitatea electrică este extrem de ridicată: Λ = 10^(-8) la 5 V și 1 mA, cu un nivel de fiabilitate de 90%, în conformitate cu standardul IEC 60947-5-4. Durata de viață mecanică este de 5 milioane de cicluri de comutare, în timp ce durata de viață electrică este de 1 milion de cicluri atât în modul AC-15, cât și în modul DC-13, la 230 V, <3600 cicluri/oră viteză de funcționare, cu un factor de încărcare de 0,5. Caracteristicile fizice ale blocului de contact ZB6E2A sunt, de asemenea, demne de remarcat: cursa sa de funcționare este de 1 mm (până când contactul NC își schimbă starea) și 3,5 mm (cursă completă), iar forța sa de funcționare este de 2,5 N pentru a schimba starea contactului NC. Are un grad de protecție IP20 conform IEC 60529 și poate fi utilizat la temperaturi ambientale cuprinse între -25 °C și +70 °C. Rezistența sa la vibrații este de ±3 mm (f= 2...500 Hz) și 5 gn (f= 2...500 Hz) în conformitate cu IEC 60068-2-6, în timp ce rezistența sa la șocuri este de 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) la o accelerație de jumătate de undă sinusoidală în conformitate cu IEC 60068-2-27. Produsul este conform cu numeroase standarde internaționale, inclusiv UL 508, JIS C 4520, IEC 60947-1, CSA C22.2 nr. 14, IEC 60947-5-4, IEC 60947-5-1 și JIS C 852, și este certificat de CCC, CSA, UL și GOST.
Schneider Electric Harmony XB6 - ZB6E2A - Bloc de contact 2 NO, placat cu argint date tehnice
Caracteristici principale
Familia de produse: Harmony XB6
Tipul produsului: Bloc de contacte
Denumirea scurtă a dispozitivului: ZB6
Cantitate de vânzare: 10
Tipul și compoziția contactelor: 1 NC
Funcționare contact: Întrerupere lentă
Tip bloc de contact: Simplu
Conexiuni - terminale: Pini pentru placă de circuit imprimat
Material contact: Aliaj de argint (Ag/Ni)
Informații suplimentare
Descriere terminal: ISO n°1 (1-2)NC
Deschidere pozitivă: Conform cu IEC 60947-5-1 Anexa K
Cursă de acționare: 1 mm (schimbare stare electrică NC), 3,5 mm (cursă completă)
Forță de acționare: 2,5 N schimbare stare electrică NC
Durată de viață mecanică: 5.000.000 de cicluri
Protecție la scurtcircuit: siguranță de 6 A, tip gG
Tensiune nominală de izolație [Ui]: 250 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă [Uimp]: 4 kV conform IEC 60947-1
Caracteristici de funcționare
Curent nominal de funcționare [Ie]:
3 A la 120 V, AC-15, B300
1,5 A la 240 V, AC-15, B300
0,1 A la 250 V, DC-13, R300
0,22 A la 125 V, DC-13, R300
Durată de viață electrică: 1.000.000 de cicluri, AC-15 la 230 V, <3600 cicluri/oră viteză de funcționare, factor de încărcare 0,5, conform IEC 60947-5-1 Anexa C
1.000.000 de cicluri, DC-13 la 230 V, Fiabilitate electrică: Λ = 10^(-8) la 5 V și 1 mA, cu un nivel de fiabilitate de 90%, conform IEC 60947-5-4
Caracteristici de mediu
Protecție: TC
Temperatură de depozitare: -40...70 °C
Temperatură de funcționare: -25...70 °C
Protecție IP: IP20 conform IEC 60529
Standarde: UL 508, JIS C 4520, IEC 60947-1, CSA C22.2 Nr. 14, IEC 60947-5-4, IEC 60947-5-1, JIS C 852
Certificări de produs: CCC, CSA, UL, GOST
Caracteristici mecanice
Rezistență la vibrații: +/- 3 mm (f= 2...500 Hz) conform IEC 60068-2-6
5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) la o accelerație de semiondă conform IEC 60068-2-27
50 gn (durată = 11 ms) la o jumătate de undă sinusoidală de conform cu IEC 60068-2-27
Dimensiuni
Lățime: 13,5 mm/0,53 inci
