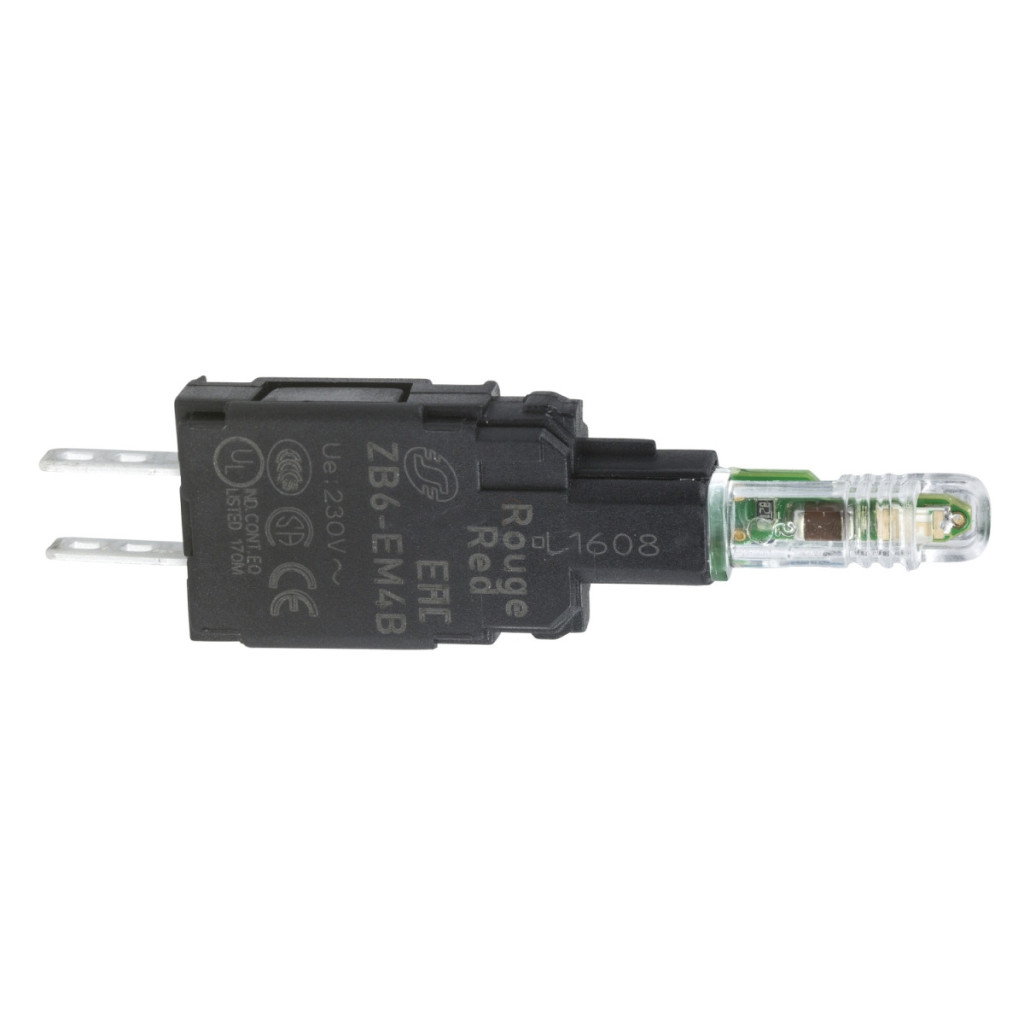

Soclul indicatorului luminos Schneider Electric Harmony XB6 seria ZB6EM4B este un element indicator industrial profesional, care reprezintă alegerea perfectă pentru panouri de control, tablouri de comandă și alte aplicații industriale. Acest corp complet de indicator luminos oferă un semnal luminos roșu care este clar vizibil în diverse condiții de iluminare, fiind ideal pentru funcții de atragere a atenției și de indicare a stării. Modelul ZB6EM4B are o sursă de lumină LED integrată care funcționează cu alimentare directă în intervalul de tensiune 230-240 V c.a. Tehnologia LED durabilă și fiabilă asigură o durată lungă de viață și cerințe minime de întreținere. Tipul de emisie luminoasă este constant, oferind o semnalizare vizuală continuă și stabilă. Dispozitivul funcționează în mod fiabil într-o gamă largă de tensiuni de alimentare (195-264 V c.a.), fiind flexibil pentru integrarea în diverse sisteme. Din punct de vedere tehnic, corpul lămpii indicatoare ZB6EM4B are o serie de caracteristici remarcabile. Conexiunea se realizează prin conectori Faston, care măsoară 2,8 x 0,5 mm. Dispozitivul aparține clasei de protecție la atingere II, conform standardului IEC 61140. Tensiunea nominală de izolare este de 250 V (grad de poluare 3) în conformitate cu IEC 60947-1, în timp ce tensiunea nominală de rezistență la impulsuri este de 4 kV în conformitate cu același standard. Tensiunea de rezistență la supratensiune este de 1 kV în contact și 2 kV în aer liber, conform IEC 61000-4-5. Lampa indicatoare are dimensiuni compacte: înălțimea sa este de 14 mm, iar adâncimea de 58 mm, ceea ce permite o instalare care economisește spațiu. Lampa indicatoare ZB6EM4B poate fi montată în orice poziție, sporind flexibilitatea utilizării sale. Indicatorul luminos Schneider Electric ZB6EM4B poate fi utilizat într-un interval larg de temperaturi, cu o temperatură de funcționare de la -25 °C la +70 °C și un interval de temperatură de depozitare de la -40 °C la +70 °C. Datorită stratului său protector TC, este rezistent la diverse influențe ambientale. Dispozitivul este conform cu cele mai stricte standarde industriale, inclusiv IEC 60947-1, JIS C 852, IEC 60947-5-5, CSA C22.2 Nr. 14, IEC 60947-5-1, UL 508 și JIS C 4520. Certificările sale internaționale includ CCC, GOST, UL și CSA, asigurând aplicabilitatea la nivel global. De asemenea, este de remarcat rezistența sa la vibrații: ±3 mm (f=2...500 Hz) și 5 gn (f=2...500 Hz) conform IEC 60068-2-6, precum și rezistența la șocuri: 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) accelerație semisinusoidală conform IEC 60068-2-27.
Schneider Electric Harmony XB6 - ZB6EM4B - Soclu pentru lampă indicatoare LED, roșu date tehnice
Caracteristici generale
Familia de produse: Harmony XB6
Tipul produsului: Corp complet pentru lampă indicatoare
Denumire scurtă a dispozitivului: ZB6
Cantitate minimă de vânzare: 5
Caracteristici electrice
Conexiuni - terminale: Conectori Faston, dimensiune conexiune: 2,8 x 0,5 mm
Sursă de lumină: LED
Soclu bec: LED integrat
Alimentare bloc luminos: Directă
Culoarea sursei de lumină: Roșu
Tensiune nominală de alimentare: 230...240 V c.a.
Tensiune nominală de izolație: 250 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls: 4 kV conform IEC 60947-1
Tip de semnalizare: Continuă
Limite de tensiune de alimentare: 195...264 V c.a.
Tensiune de rezistență la supratensiune: 1 kV contact conform IEC 61000-4-5, 2 kV în aer liber conform IEC 61000-4-5
Caracteristici mecanice
Înălțime totală CAD: 14 mm
Adâncime totală CAD: 58 mm
Descrierea terminalului ISO n°1: (X1-X2)PL
Poziție de funcționare: Orice poziție
Caracteristici de mediu
Tratament de protecție: TC
Temperatura aerului ambiant în timpul depozitării: -40…70 °C
Temperatura aerului ambiant în timpul funcționării: -25…70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 61140
Standarde și certificări
Standarde: IEC 60947-1, JIS C 852, IEC 60947-5-5, CSA C22.2 Nr. 14, IEC 60947-5-1, UL 508, JIS C 4520
Certificări de produs: CCC, GOST, UL, CSA
Rezistență
Rezistență la vibrații: +/- 3 mm (f= 2…500 Hz) conform IEC 60068-2-6, 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semisinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semisinusoidală conform IEC 60068-2-27
Rezistență la tranzitorii rapizi: 2 kV conform IEC 61000-4-4
Rezistență la câmpuri electromagnetice: 10 V/m conform IEC 61000-4-3
Rezistență la descărcări electrostatice: 6 kV contact (piese metalice) conform IEC 61000-2-6, 8 kV aer (piese izolate) conform IEC 61000-2-6
Emisie electromagnetică: Clasa B conform IEC 55011
