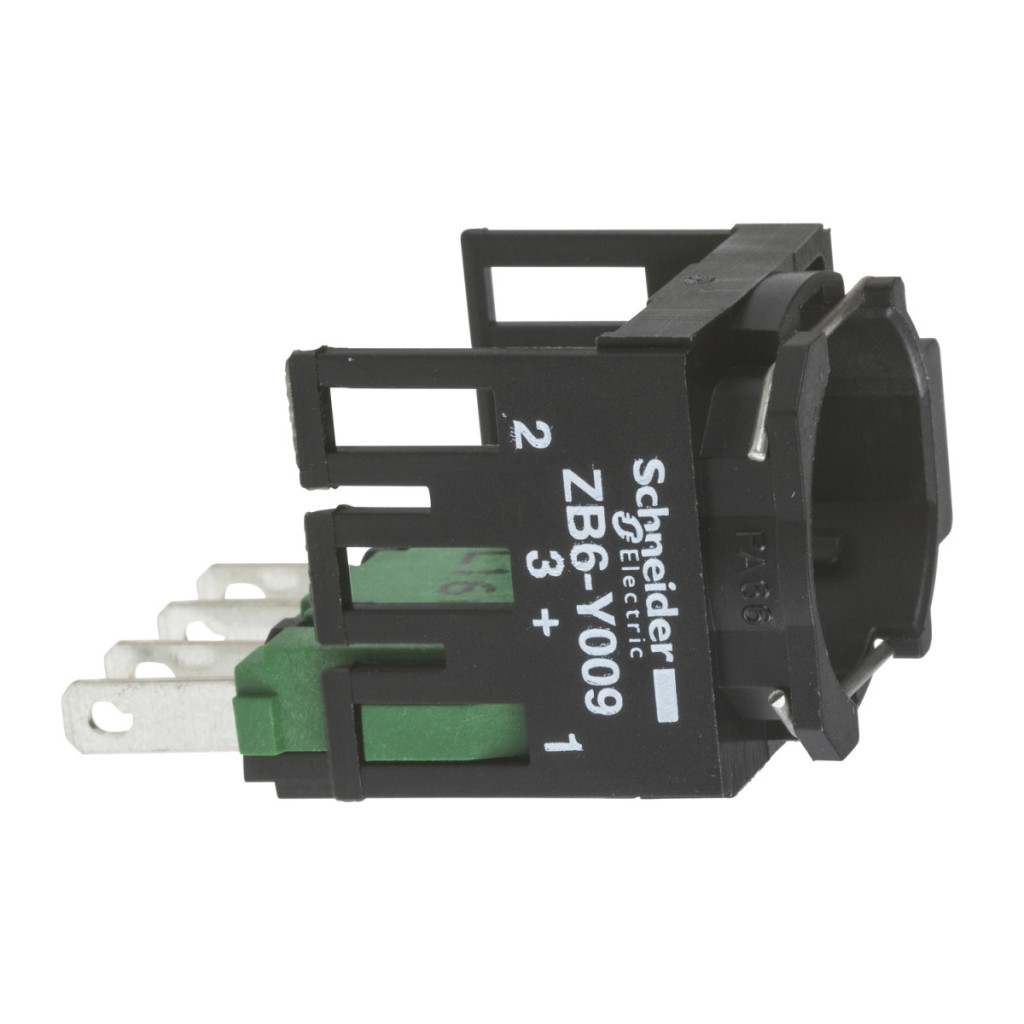

Structura completă a carcasei Schneider Electric Harmony XB6 seria ZB6Z1B oferă o soluție excelentă pentru acționarea butoanelor și comutatoarelor selector. Acest element inovator de comutare industrială are un singur contact NO (normal deschis), care este perfect potrivit pentru comutarea circuitelor de control în diverse aplicații de automatizare. Designul tehnic al structurii carcasei ZB6Z1B este remarcabil: este echipat cu un inel de fixare din plastic și un conector Faston de 2,8 x 0,5 mm, asigurând o conexiune electrică rapidă și fiabilă. Produsul are o tensiune maximă de alimentare de 250 V, ceea ce permite o gamă largă de aplicații. Elementul comutator are dimensiuni compacte: 18 mm lățime, 18 mm înălțime și 40 mm adâncime, ceea ce îl face ușor de instalat în diverse panouri de control și interfețe de utilizator. Contactele numerotate conform standardului ISO 13-14 sunt ușor de identificat în timpul cablării. Parametrii tehnici ai ZB6Z1B sunt impresionanți: comutatorul are o cursă de 2 mm pentru a schimba starea electrică și o cursă totală de 4,3 mm. Forța necesară pentru funcționare este de numai 1,6 N. Contactele sunt realizate din aliaj de argint (Ag/Ni), ceea ce asigură o conductivitate excelentă și o durată lungă de viață. Protecția împotriva scurtcircuitelor poate fi asigurată de o siguranță de tip 6A gG, în conformitate cu IEC 60947-5-1. Curentul nominal de funcționare în categoria de aplicație AC-15 conform B300 este de 3 A la 120 V sau 1,5 A la 240 V, în timp ce în categoria de aplicație DC-13 conform R300 este de 0,1 A la 250 V sau 0,22 A la 125 V. Produsul are o durată de viață electrică extrem de lungă: conform anexei C la IEC 60947-5-1, 1.000.000 de cicluri de comutare în ambele categorii de aplicații AC-15 și DC-15, la o sarcină de 2A la 230V, cu o frecvență de comutare mai mică de 3600 cicluri/oră și un factor de sarcină de 0,5. Fiabilitatea electrică (valoarea Lambda) este de 10^(-8) la 5V și 1mA, cu un nivel de fiabilitate de 90% în conformitate cu IEC 60947-5-4. ZB6Z1B are protecție IP65 în conformitate cu IEC 60529, ceea ce înseamnă protecție împotriva prafului și a jeturilor de apă, astfel încât poate fi utilizat chiar și în medii industriale umede sau prăfuite. Produsul este clasificat în clasa II pentru protecție împotriva șocurilor electrice, conform IEC 61140. Caracteristicile de mediu ale produsului sunt, de asemenea, demne de remarcat: intervalul de temperatură de depozitare este între -40 °C și +70 °C, iar intervalul de temperatură de funcționare este între -25 °C și +70 °C. Elementul de comutare are o rezistență excelentă la vibrații: conform IEC 60068-2-6, poate rezista la o amplitudine de ±3 mm și o accelerație de 5 gn în intervalul de frecvență 2-500 Hz. Rezistența sa la șocuri este, de asemenea, adecvată conform IEC 60068-2-27 pentru accelerații semionice de 30 gn timp de 18 ms și 50 gn timp de 11 ms.
Schneider Electric Harmony XB6 - ZB6Z1B - Priză cu comutator selector cu buton, 1NO date tehnice
Caracteristici principale
Familia de produse: Harmony XB6
Tipul produsului: Structură completă pentru butoane sau comutatoare selector
Denumire scurtă a produsului: ZB6
Material inel de fixare: Plastic
Tip și compoziție contact: 1 NO
Funcționare contact: Întrerupere lentă
Metodă de conectare: Conector Faston, dimensiune: 2,8 x 0,5 mm
Tensiune nominală de alimentare: <= 250 V
Informații suplimentare
Dimensiuni CAD: lățime 18 mm, înălțime 18 mm, adâncime 40 mm
Descrierea terminalelor conform ISO: (13-14)NO
Utilizare contact: Standard
Deschidere pozitivă: Conform IEC 60947-5-1 Anexa K
Cursă de funcționare: 2 mm (fără schimbare electrică de stare), 4,3 mm (cursă completă)
Forță de acționare: 1,6 N NO schimbare electrică de stare
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 6 A conform IEC 60947-5-1
Caracteristici electrice
Curent nominal de funcționare:
3 A la 120 V, AC-15, B300
1,5 A la 240 V, AC-15, B300
0,1 A la 250 V, DC-13, R300
0,22 A la 125 V, DC-13, R300
Durată de viață electrică: 1.000.000 de cicluri, AC-15, 2 A la 230 V, frecvență de comutație <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
1.000.000 de cicluri, DC-15, 2 A la 230 V, frecvență de comutație <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
Fiabilitate electrică: Λ = 10exp(-8) la 5 V și 1 mA cu un nivel de încredere de 90% conform IEC 60947-5-4
Caracteristici de mediu
Grad de protecție: TC
Temperatura ambiantă de depozitare: -40...70 °C Temperatura ambiantă de funcționare: -25...70 °C Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529
Standarde și certificări
Standarde: JIS C 852, IEC 60947-5-5, IEC 60947-1, CSA C22.2 Nr. 14, IEC 60947-5-1, UL 508, JIS C 4520
Certificări de produs: GOST, UL, CCC, CSA
Caracteristici mecanice
Rezistență la vibrații: +/- 3 mm (f= 2...500 Hz) conform IEC 60068-2-6
5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semionduală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semionduală conform IEC 60068-2-27
