Gama de produse Schneider Electric Harmony XB6, tip ZB6ZB11B, priză completă cu buton iluminat, este un comutator industrial de înaltă calitate, cu LED alb integrat. Acest buton modular este alegerea optimă pentru diverse aplicații de control și semnalizare în industria și sistemele de automatizare a clădirilor, unde funcționarea fiabilă și feedback-ul clar vizibil sunt importante. ZB6ZB11B oferă o soluție avansată din punct de vedere tehnic pentru sistemele care funcționează cu alimentare de 12-24 V c.a./c.c., ceea ce îl face flexibil pentru majoritatea mediilor industriale moderne. Produsul are o configurație de contact 1 NO (normal deschis), care urmează un principiu de funcționare cu întrerupere lentă, ideal pentru sarcini de comutare. Conexiunea se realizează prin contacte de tip Faston de 2,8 x 0,5 mm, permițând o instalare ușoară și rapidă. Contactele din aliaj de argint (Ag/Ni) asigură o durată lungă de viață și o funcționare fiabilă. ZB6ZB11B are proprietăți electrice excepționale: funcționează cu o tensiune nominală de izolare de 250 V și o tensiune de impuls de 4 kV, în conformitate cu standardul IEC 60947-1. Curentul de funcționare al produsului este de 3 A (120 V) și 1,5 A (240 V) în modul AC-15 și de 0,1 A (250 V) și 0,22 A (125 V) în modul DC-13, ceea ce îl face potrivit pentru o varietate de aplicații. Butonul are o durată de viață electrică excepțională de un milion de cicluri de comutare atât în modul AC-15, cât și în modul DC-13, ceea ce este remarcabil în categoria sa. Forța sa de funcționare este de numai 1,6 N, iar cursa totală este de 4,3 mm, din care 2 mm sunt necesari pentru a schimba starea electrică. Butonul are o protecție excelentă împotriva interferențelor electromagnetice și descărcărilor electrostatice, asigurând o funcționare fără probleme chiar și în medii industriale. Dimensiunile compacte ale ZB6ZB11B (lățime: 24 mm, înălțime: 18 mm, adâncime: 51 mm) permit instalarea în spații înguste, în timp ce inelul de fixare din plastic asigură o montare ușoară, dar stabilă. Produsul are o rezistență excelentă la mediul înconjurător: poate fi utilizat la temperaturi de funcționare între -25 °C și +70 °C, rezistă la vibrații (±3 mm și 5g în intervalul 2-500 Hz) și șocuri (30g până la 18 ms și 50g până la 11 ms). În plus față de protecția IP, produsul aparține clasei de protecție tactilă II conform IEC 61140, ceea ce sporește siguranța utilizatorului. ZB6ZB11B este conform cu numeroase standarde internaționale, precum IEC 60947-5-1, IEC 60947-1, UL 508, și are certificări CSA, CCC, UL și GOST, fiind astfel adecvat pentru utilizare într-o varietate de medii și sisteme industriale din întreaga lume.

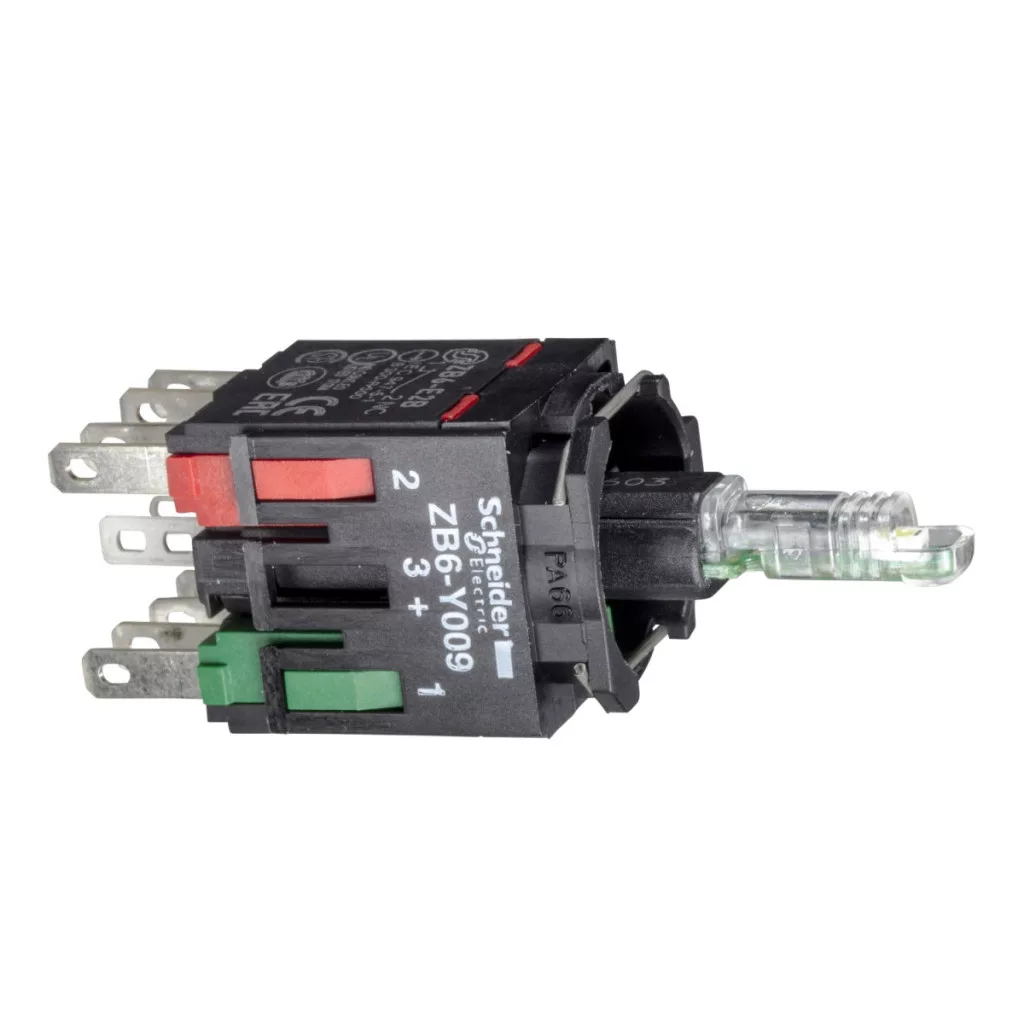

Harmony XB6 - ZB6ZB11B - Soclu cu buton iluminat cu LED, alb Date tehnice
Caracteristici principale
Familia de produse: Harmony XB6
Tipul produsului: Corp complet pentru buton iluminat
Denumire scurtă a produsului: ZB6
Material inel de fixare: Plastic
Tip și compoziție contact: 1 NO
Funcționare contact: Întrerupere lentă
Conexiune: Conector Faston, dimensiune: 2,8 x 0,5 mm
Sursă de lumină: LED
Soclu bec: LED integrat
Culoare sursă de lumină: Alb
Tensiune nominală de alimentare: 12...24 V CA/CC
Date tehnice
Dimensiuni: Lățime: 24 mm, Înălțime: 18 mm, Adâncime: 51 mm
Alocare terminale ISO n°1: (13-14)NO
Utilizare contact: Standard
Deschidere pozitivă: Conform cu IEC 60947-5-1 Anexa K
Cursă de acționare: 2 mm (NO la schimbarea stării electrice), 4,3 mm (cursă completă)
Forță de acționare: 1,6 N NO la schimbarea stării electrice
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip 6 A gG, conformă cu IEC 60947-5-1
Tensiune nominală de izolație: 250 V (grad de poluare 3) conformă cu IEC 60947-1
Tensiune nominală de impuls rezistentă: 4 kV, conform IEC 60947-1
Curent nominal de funcționare: 3 A 120 V, AC-15, B300; 1,5 A 240 V, AC-15, B300; 0,1 A 250 V, DC-13, R300; 0,22 A 125 V, DC-13, R300
Caracteristici electrice
Durată de viață electrică: 1.000.000 de cicluri, AC-15, 2 A la 230 V, viteză de funcționare <3600 cicluri/oră, factor de încărcare: 0,5, conform cu IEC 60947-5-1 Anexa C
Fiabilitate electrică: Λ = 10exp(-8) la 5 V și 1 mA cu un nivel de încredere de 90%, conform IEC 60947-5-4
Tipul semnalului: Continuu
Limite de tensiune de alimentare: 6…30 V CA/CC
Consum de curent: 15 mA
Imunitate la supratensiune: 1 kV contact direct, conform IEC 61000-4-5; 2 kV în aer, conform IEC 61000-4-5
Caracteristici de mediu
Tratament de protecție: TC
Temperatură de depozitare: -40…70 °C
Temperatură de funcționare: -25…70 °C
Clasa de protecție la atingere: Clasa II, conform IEC 61140
Standarde: CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-1, JIS C 4520, IEC 60947-5-5, UL 508, JIS C 852
Certificări produs: CSA, CCC, UL, GOST
Rezistență la vibrații: +/- 3 mm (f= 2…500 Hz), conform IEC 60068-2-6; 5 gn (f= 2…500 Hz), conform cu IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală, conform cu IEC 60068-2-27; 50 gn (durată = 11 ms) accelerație semiondă sinusoidală, conformă cu IEC 60068-2-27
Rezistență la tranzitorii rapide: 2 kV, conform cu IEC 61000-4-4
Rezistență la câmpuri electromagnetice: 10 V/m, conform cu IEC 61000-4-3
Rezistență la descărcări electrostatice: 6 kV contact (pe părți metalice), conform cu IEC 61000-2-6; 8 kV în aer (pe părți izolate), conform IEC 61000-2-6
Emisie electromagnetică: Clasa B, conform IEC 55011
