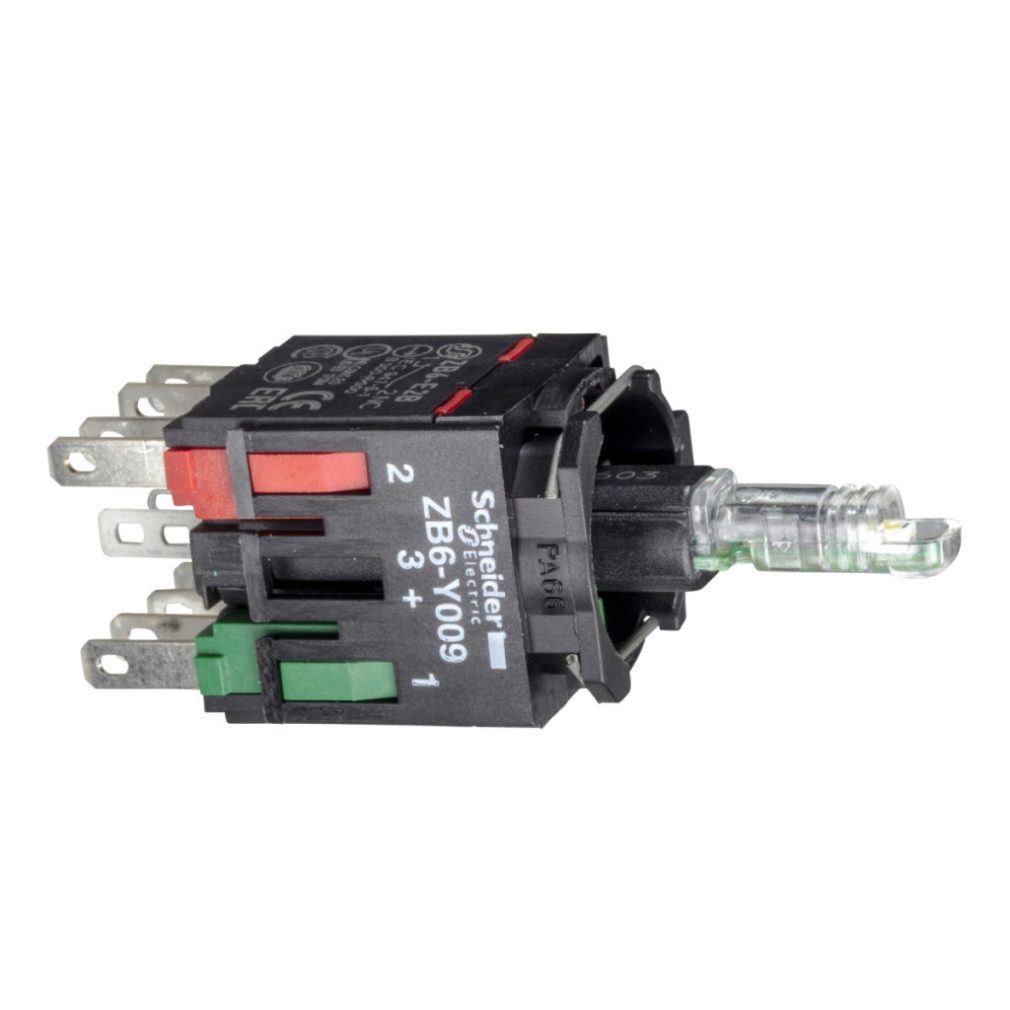

Butonul iluminat cu corp complet, cu numărul de model ZB6ZB35B, din gama de produse Harmony XB6 de la Schneider Electric, este un element de control industrial de înaltă calitate, care se remarcă pe piață prin fiabilitate și funcționare precisă. Această componentă, echipată cu un bloc de lumină verde, LED încorporat și colier de fixare a carcasei, este alegerea ideală pentru mediile industriale în care feedback-ul precis și funcționarea de lungă durată sunt importante. Modelul ZB6ZB35B funcționează în intervalul 12...24V AC/DC și are o configurație de contact 1NO + 1NC (1 normal deschis și 1 normal închis), ceea ce îl face flexibil pentru utilizare într-o varietate de sarcini de control. Contactele sunt realizate din aliaj de argint (Ag/Ni), ceea ce asigură o conductivitate electrică excelentă și o durată lungă de viață. Contactele sunt de tip slow-break, iar produsul suportă deschiderea pozitivă în conformitate cu IEC 60947-5-1 Anexa K, ceea ce sporește siguranța operațională în aplicații critice. Cursa totală de funcționare este de 4,3 mm, comutarea contactului NC la 1 mm și comutarea contactului NO la 2 mm. Caracteristicile tehnice remarcabile ale produsului includ o tensiune nominală de izolare (Ui) de 250 V la gradul de poluare 3 și o tensiune nominală de impuls (Uimp) de 4 kV. (Uimp). Schneider Electric ZB6ZB35B are un curent nominal de funcționare de 3 A la 120 V și 1,5 A la 240 V în modul AC-15 și 0,1 A la 250 V și 0,22 A la 125 V în modul DC-13. Durabilitatea electrică este remarcabilă, cu 1.000.000 de cicluri atât în modul AC-15, cât și în modul DC-15 la o sarcină de 2 A la 230 V, asigurând fiabilitatea pe termen lung a produsului. Conexiunile se realizează prin conectori Faston, care măsoară 2,8 x 0,5 mm. LED-ul verde încorporat oferă un semnal constant și consumă doar 15 mA de curent. ZB6ZB35B are dimensiuni compacte: lățime 24 mm, înălțime 18 mm, adâncime 51 mm. Intervalul său de temperatură de funcționare este între -25 °C și +70 °C, iar intervalul de temperatură de depozitare este între -40 °C și +70 °C. Produsul are o rezistență remarcabilă la vibrații (±3 mm sau 5g în intervalul de frecvență 2...500 Hz) și o rezistență remarcabilă la șocuri (30g la 18 ms și 50g la 11 ms accelerație semiondă sinusoidală). ZB6ZB35B este conform cu numeroase standarde internaționale, inclusiv IEC 60947-5-1, IEC 60947-5-5, IEC 60947-1, UL 508, CSA C22.2 nr. 14, JIS C 852 și JIS C 4520, și are certificări GOST, CSA, CCC și UL, care dovedesc calitatea și fiabilitatea ridicate ale produsului în conformitate cu cerințele diverselor piețe.
Schneider Electric Harmony XB6 - ZB6ZB35B - Priză cu buton iluminat cu LED, verde, N/O+N/C date tehnice
Caracteristici de bază
Familia de produse: Harmony XB6
Tipul produsului sau componentului: Corp complet pentru buton iluminat
Denumirea scurtă a dispozitivului: ZB6
Materialul colierului de montare: Plastic
Vândut în cantități indivizibile: 1
Contacte
Tip și compoziție contact: 1 NO + 1 NC
Funcționare contact: Întrerupere lentă
Conexiune - terminale: Conector Faston, dimensiune conector: 2,8 x 0,5 mm Material contact: Aliaj de argint (Ag/Ni) Utilizare contact: Standard Deschidere pozitivă: Conform cu IEC 60947-5-1 Anexa K Sursă de lumină Sursă de lumină: LED Soclu: LED încorporat Culoarea sursei de lumină: Verde Tensiune nominală de alimentare: 12...24 V c.a./c.c. Limite de tensiune: 6...30 V c.a./c.c. Consum de curent: 15 mA Tip de semnal: Continuu Date de funcționare Cursă de funcționare: 1 mm (schimbare de stare electrică NC)
2 mm (schimbare de stare electrică NO)
4,3 mm (cursă completă)
Forță de acționare: 1,6 N schimbare de stare electrică NO
2,5 N schimbare de stare electrică NC
Protecție la scurtcircuit: Siguranță de tip gG de 6 A conform IEC 60947-5-1
Tensiune de izolare: 250 V (grad de poluare 3) conform IEC 60947-1
Tensiune de impuls rezistentă: 4 kV conform IEC 60947-1
Curent nominal de funcționare: 3 A la 120 V, AC-15, B300
1,5 A la 240 V, AC-15, B300
0,1 A la 250 V, DC-13, R300
0,22 A la 125 V, DC-13, R300
Durabilitate
Durabilitate electrică: 1.000.000 de cicluri, AC-15, 2 A la 230 V, viteză de funcționare <3600 cicluri/oră, factor de încărcare: 0,5, conform IEC 60947-5-1 Anexa C
1.000.000 de cicluri, DC-15, 2 A la 230 V, viteză de funcționare <3600 cicluri/oră, factor de încărcare: 0,5, conform IEC 60947-5-1 Anexa C
Dimensiuni
Lățime CAD: 24 mm
Înălțime CAD: 18 mm
Adâncime CAD: 51 mm
Condiții de mediu
Tratament de protecție: TC
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -25...70 °C
Protecție împotriva șocurilor electrice: Clasa II conform IEC 61140
Certificate
Certificate de produs: GOST, CSA, CCC, UL
Standarde: JIS C 852, IEC 60947-5-5, UL 508, IEC 60947-1, JIS C 4520, IEC 60947-5-1, CSA C22.2 Nr. 14
Rezistență
Rezistență la vibrații: +/- 3 mm (f= 2...500 Hz) conform IEC 60068-2-6
5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
