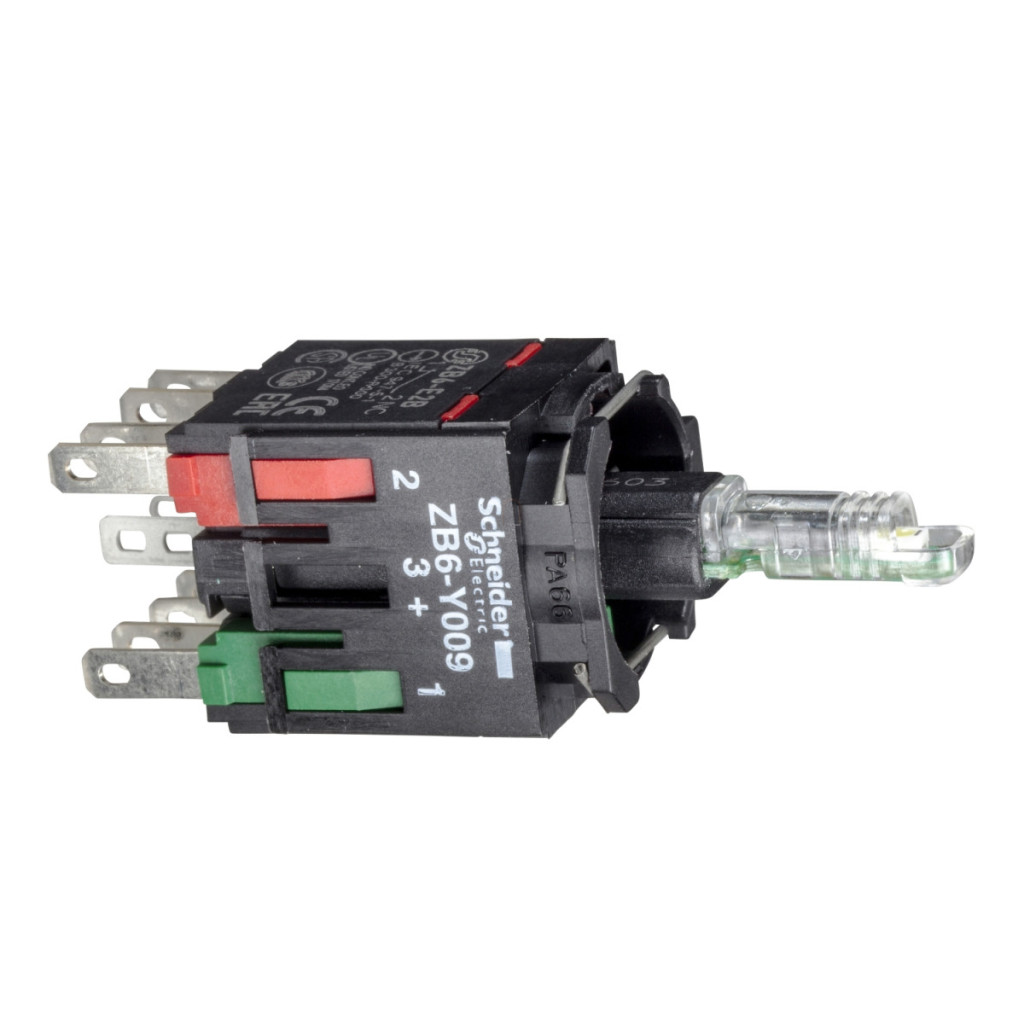

Priză cu buton iluminat Schneider Electric Harmony XB6 seria ZB6ZB42B oferă o soluție completă pentru panouri de control industriale și sisteme de automatizare. Această priză cu buton iluminat roșu are un LED integrat și un colier de fixare din plastic, fiind alegerea ideală atunci când este necesară o semnalizare fiabilă și foarte vizibilă în medii industriale. Modelul ZB6ZB42B funcționează cu o tensiune de alimentare de 12-24 V c.a./c.c. și are un singur contact NC (normal închis), care asigură o funcționare lentă. Materialul de contact este aliaj de argint (Ag/Ni), care garantează stabilitatea operațională pe termen lung. Conexiunea se realizează prin conectori Faston, cu dimensiunea de 2,8 x 0,5 mm, ceea ce facilitează cablarea rapidă și sigură. Din punct de vedere tehnic, ZB6ZB42B are parametri remarcabili. Produsul are o durată de viață extrem de lungă, oferind 1.000.000 de cicluri de comutare atât în categoria AC-15, cât și în categoria DC-15, cu o sarcină de 2 A la 230 V. Forța de acționare este de 2,5 N atunci când contactul NC își schimbă starea, iar cursa totală de acționare este de 4,3 mm, din care 1 mm este necesar pentru schimbarea stării electrice. Tensiunea nominală de izolare este de 250 V (la gradul de poluare 3), iar tensiunea de impuls suportată este de 4 kV, în conformitate cu EN/IEC 60947-1. Produsul este certificat CE și are numeroase certificări internaționale (CSA, GOST, CCC, UL), ceea ce îl face potrivit pentru utilizare la nivel mondial. ZB6ZB42B este extrem de durabil în ceea ce privește condițiile de mediu. Intervalul său de temperatură de funcționare este de -25...70 °C, iar intervalul de temperatură de depozitare este de -40...70 °C. Oferă o rezistență excelentă la vibrații (±3 mm și frecvență de 5 g: între 2-500 Hz), iar rezistența sa la șocuri este, de asemenea, remarcabilă (30 g până la 18 ms și 50 g până la 11 ms în cazul accelerației cu semiondă sinusoidală). În ceea ce privește compatibilitatea electromagnetică, acesta îndeplinește, de asemenea, cele mai stricte cerințe, rezistând la tranzitorii rapizi (2 kV), câmpuri electromagnetice (10 V/m) și descărcări electrostatice (6 kV pe părțile metalice, 8 kV pe părțile izolante în aer liber). Emisiile sale electromagnetice sunt de clasa B, în conformitate cu standardul IEC 55011.
Schneider Electric Harmony XB6 - ZB6ZB42B - Priză cu buton iluminat cu LED, roșu date tehnice
Caracteristici principale
Familia de produse: Harmony XB6
Tipul produsului: Corp complet iluminat cu buton
Denumirea scurtă a dispozitivului: ZB6
Materialul colierului de montare: Plastic
Tipul și compoziția contactelor: 1 NC
Funcționare contact: Întrerupere lentă
Conexiuni - terminale: Conector Faston, dimensiune conexiune: 2,8 x 0,5 mm
Sursă de lumină: LED
Soclu bec: LED integrat
Culoare sursă de lumină: Roșu
Tensiune nominală de alimentare: 12...24 V CA/CC
Informații suplimentare
Dimensiuni (L x l x H): 24 x 18 x 51 mm
Descrierea terminalului ISO n°1: (11-12)NC
Utilizarea contactului: Standard
Deschidere pozitivă: În conformitate cu EN/IEC 60947-5-1 Anexa K
Cursă de acționare: 1 mm (schimbare de stare electrică NC), 4,3 mm (cursă completă)
Forță de acționare: 2,5 N Schimbare de stare electrică NC
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 6 A în conformitate cu EN/IEC 60947-5-1
Tensiune nominală de izolare: 250 V (grad de poluare 3) în conformitate cu EN/IEC 60947-1
Tensiune nominală de impuls rezistentă: 4 kV în conformitate cu EN/IEC 60947-1
Curent nominal de funcționare: 3 A la 120 V, AC-15, B300; 1,5 A la 240 V, AC-15, B300; 0,1 A la 250 V, DC-13, R300; 0,22 A la 125 V, DC-13, R300
Durată de viață electrică: 1.000.000 de cicluri, AC-15, 2 A la 230 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 în conformitate cu EN/IEC 60947-5-1 Anexa C; 1.000.000 de cicluri, DC-15, 2 A la 230 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 în conformitate cu EN/IEC 60947-5-1 Anexa C
Fiabilitate electrică: Λ = 10exp(-8) Nivel de încredere de 90% la 5 V și 1 mA în conformitate cu EN/IEC 60947-5-4
Tipul semnalului: Continuu
Limite de tensiune de alimentare: 6 până la 30 V CA/CC
Consum de curent: 15 mA
Caracteristici de mediu
Grad de protecție: TC
Temperatura ambiantă în timpul depozitării: -40…70 °C
Temperatura ambiantă în timpul funcționării: -25…70 °C
Protecție împotriva șocurilor electrice: Clasa II în conformitate cu IEC 61140
Standarde: EN/IEC 60947-1, EN/IEC 60947-5-5, CSA C22.2 Nr. 14, JIS C 852, JIS C 4520, EN/IEC 60947-5-1, UL 508 Certificări de produs: CSA, GOST, CCC, UL UL Rezistență la vibrații: +/- 3 mm (f= 2…500 Hz) în conformitate cu IEC 60068-2-6, 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație semionduală în conformitate cu IEC 60068-2-27
Rezistență la tranzitorii rapizi: 2 kV în conformitate cu IEC 61000-4-4
Rezistență la câmpuri electromagnetice: 10 V/m în conformitate cu IEC 61000-4-3
Rezistență la descărcări electrostatice: 6 kV contact (pe părți metalice) conform IEC 61000-2-6, 8 kV aer (pe părți izolate) conform IEC 61000-2-6
Emisie electromagnetică: Clasa B conform IEC 55011.
