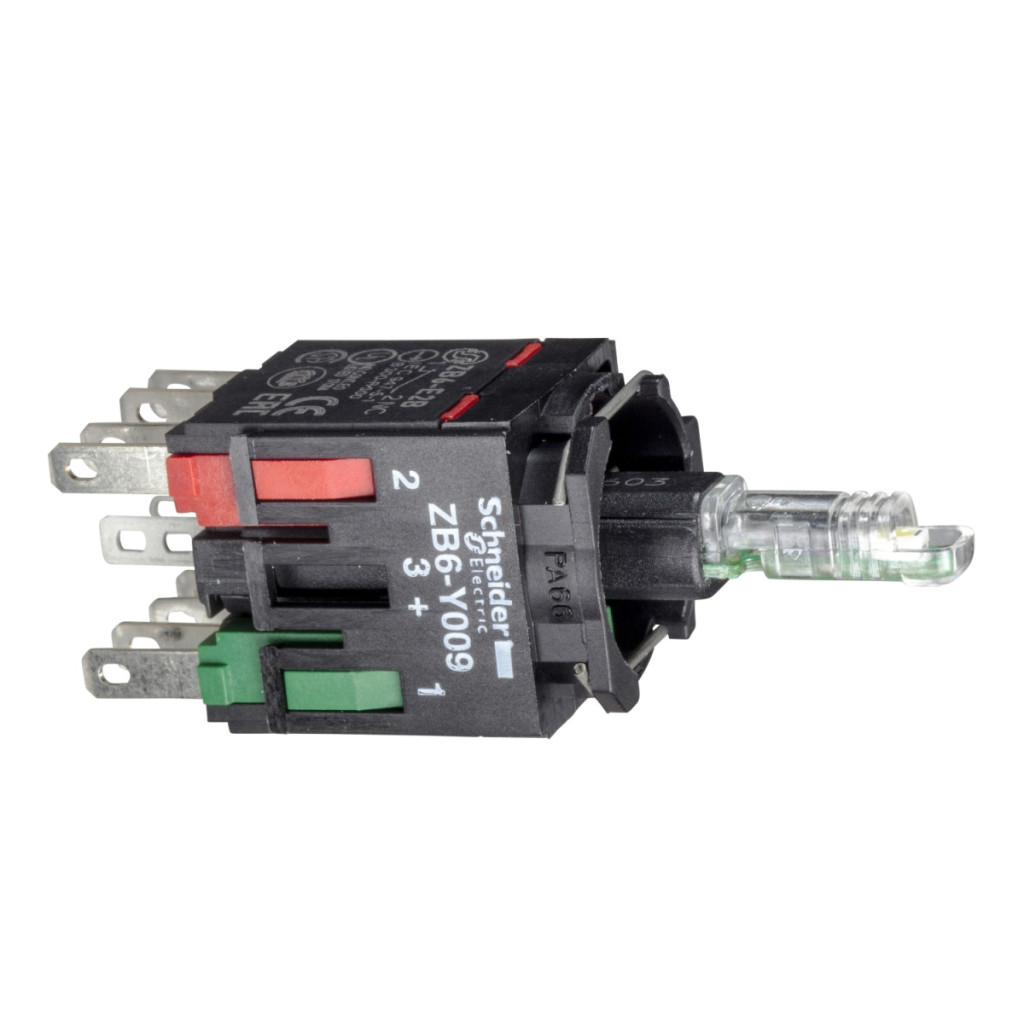

Priză cu buton iluminat ZB6ZB45B din seria Harmony XB6 de la Schneider Electric este un element de control industrial compact și fiabil, care reprezintă o componentă esențială a aplicațiilor moderne de automatizare și control. Această versiune cu LED roșu este alegerea perfectă pentru mediile în care feedback-ul vizual este esențial pentru operatorii de mașini. Produsul include un corp complet al butonului cu iluminare LED roșu integrat, un inel de fixare din plastic și o configurație de contact 1NO + 1NC. Dispozitivul are contacte cu rupere lentă, care asigură caracteristici de comutare fiabile. Conectarea se face prin conectori Faston de 2,8 x 0,5 mm, care permit o instalare rapidă și sigură. Intervalul de tensiune de alimentare este extrem de flexibil: 12...24 V c.a./c.c., ceea ce îl face potrivit pentru utilizarea într-o gamă largă de medii de control. Produsul are dimensiuni compacte: 24 mm lățime, 18 mm înălțime și 51 mm adâncime, ceea ce îl face ușor de instalat chiar și în spații înguste. ZB6ZB45B se mândrește cu parametri tehnici remarcabili. Contactele sunt realizate din aliaj de argint (Ag/Ni), ceea ce asigură o conductivitate și o durabilitate excelente. Tensiunea nominală de izolare este de 250 V (grad de poluare 3), iar rezistența la tensiune de impuls este de 4 kV conform IEC 60947-1. Curentul nominal de funcționare este de 3 A la 120 V, categoria AC-15, B300, și 1,5 A la 240 V, categoria AC-15, B300. În funcționarea cu curent continuu, este de 0,1 A la 250 V, categoria DC-13, R300, și 0,22 A la 125 V, categoria DC-13, R300. Produsul are o durată de viață electrică impresionantă de 1.000.000 de cicluri în ambele categorii de comutare AC-15 și DC-15, cu o sarcină de 2 A la 230 V, o frecvență de comutare mai mică de 3600 cicluri/oră și un factor de sarcină de 0,5. ZB6ZB45B poate fi utilizat într-un interval larg de temperaturi de funcționare (-25...70 °C) și prezintă o rezistență excelentă la diverse influențe ambientale. Rezistența sa la vibrații este de ±3 mm sau 5 gn (în intervalul de frecvență 2...500 Hz), iar rezistența la șocuri este de 30 gn (pentru o durată de 18 ms) sau 50 gn (pentru o durată de 11 ms) pentru accelerația semiondulei sinusoidale. Produsul are, de asemenea, proprietăți remarcabile de compatibilitate electromagnetică: rezistă la 1 kV contact direct și 2 kV supratensiuni de aer, 2 kV tranzitorii rapizi, 10 V/m câmpuri electromagnetice și 6 kV contact și 8 kV descărcări electrostatice de aer. Este clasificat în clasa B în ceea ce privește emisiile electromagnetice, conform IEC 55011. Produsul este conform cu o serie de standarde internaționale, inclusiv IEC 60947-1, IEC 60947-5-1, IEC 60947-5-5, UL 508, CSA C22.2 nr. 14, JIS C 852 și JIS C 4520 și are certificări GOST, CCC, UL și CSA.
Schneider Electric Harmony XB6 - ZB6ZB45B - Priză cu buton iluminat cu LED, roșu, O/C date tehnice
Caracteristici principale
Familia de produse: Harmony XB6
Tipul produsului: Corp complet iluminat cu buton
Denumirea scurtă a dispozitivului: ZB6
Materialul inelului de montare: Plastic
Tipul și compoziția contactului: 1 NO + 1 NC
Funcționare contact: Întrerupere lentă
Conexiuni - terminale: Conector Faston, dimensiune conexiune: 2,8 x 0,5 mm
Sursă de lumină: LED
Soclu bec: LED integrat
Culoare sursă de lumină: Roșu
Tensiune nominală de alimentare: 12...24 V CA/CC
Caracteristici suplimentare
Lățime totală CAD: 24 mm
Înălțime totală CAD: 18 mm
Adâncime totală CAD: 51 mm
Descrierea terminalului ISO n°1: (11-12)NC
Utilizarea contactelor: Standard
Deschidere pozitivă: În conformitate cu IEC 60947-5-1 Anexa K
Cursă de acționare: 1 mm (schimbare stare electrică NC), 2 mm (schimbare stare electrică NO), 4,3 mm (cursă completă)
Forță de acționare: 1,6 N schimbare stare electrică NO, 2,5 N schimbare stare electrică NC
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 6 A în conformitate cu IEC 60947-5-1
Tensiune nominală de izolare: 250 V (grad de poluare 3) în conformitate cu IEC 60947-1
Tensiune nominală de impuls rezistentă: 4 kV în conformitate cu IEC 60947-1
Curent nominal de funcționare: 3 A la 120 V, AC-15, B300; 1,5 A la 240 V, AC-15, B300; 0,1 A la 250 V, DC-13, R300; 0,22 A la 125 V, DC-13, R300
Durată de viață electrică: 1.000.000 de cicluri, AC-15, 2 A la 230 V, <3.600 cicluri/oră frecvență de funcționare, factor de încărcare 0,5; 1.000.000 de cicluri, DC-15, 2 A la 230 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare 0,5;
Fiabilitate electrică: Λ = 10exp(-8) Nivel de fiabilitate de 90% la 5 V și 1 mA conform IEC 60947-5-4
Tip semnal: Continuu
Limite tensiune de alimentare: 6...30 V CA/CC
Consum de curent: 15 mA
Imunitate la supratensiune: 1 kV contact direct, 2 kV în aer liber conform IEC 61000-4-5
Mediu
Tratament de protecție: TC
Temperatură ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -25...70 °C
Clasa de protecție a contactului electric: Clasa II conform IEC 61140
Standarde: CSA C22.2 Nr. 14, JIS C 852, IEC 60947-1, UL 508, IEC 60947-5-5, IEC 60947-5-1, JIS C 4520
Certificări ale produsului: GOST, CCC, UL, CSA
Rezistență la vibrații: ± 3 mm (f= 2...500 Hz), 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală, 50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală
Rezistență la tranzitorii rapizi: 2 kV conform IEC 61000-4-4
Rezistență la câmpuri electromagnetice: 10 V/m conform IEC 61000-4-3
Rezistență la descărcări electrostatice: 6 kV contact (piese metalice), 8 kV aer (piese izolate) conform IEC 61000-2-6
Emisie electromagnetică: Clasa B conform IEC 55011
