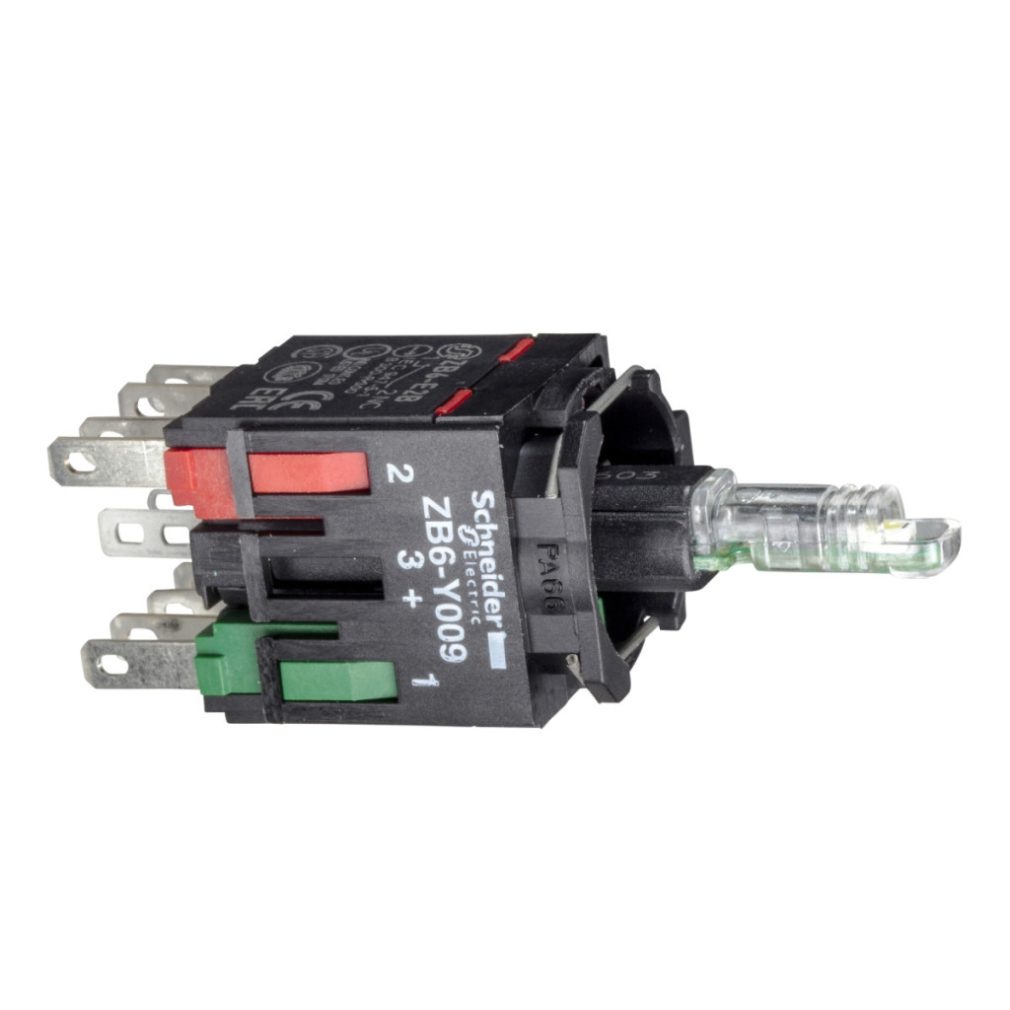

Priză cu buton iluminat complet Schneider Electric Harmony XB6 seria ZB6ZB51B este un dispozitiv de comutare industrial de calitate profesională utilizat în principal pentru panouri de control, console de control și sisteme de automatizare. Acest produs face parte din gama Harmony XB6, care este unul dintre elementele remarcabile ale gamei fiabile de dispozitive de comutare industriale Schneider Electric. ZB6ZB51B oferă o soluție completă care include întregul corp al butonului cu iluminare LED galbenă încorporată și 1 contact NO (normal deschis). Butonul este echipat cu un inel de fixare din plastic care facilitează instalarea și asigură o fixare stabilă pe suprafața de montare. Sursa de lumină LED galbenă încorporată oferă o vizibilitate excelentă chiar și în condiții de lumină slabă, permițând operatorului să identifice clar starea butonului. Produsul poate fi utilizat cu o tensiune de alimentare de 12-24 V c.a./c.c., oferind opțiuni flexibile de instalare pentru o varietate de aplicații. Caracteristicile tehnice ale butonului ZB6ZB51B sunt impresionante. Contactul este de tip slow-break, ceea ce asigură caracteristici de comutare fiabile. Conexiunea se realizează prin conectori Faston, cu dimensiunile de 2,8 x 0,5 mm. Produsul are dimensiuni compacte: 24 mm lățime, 18 mm înălțime și 51 mm adâncime. Forța de acționare este de numai 1,6 N pentru a schimba starea de comutare a contactului NO, iar materialul de contact este aliaj de argint (Ag/Ni), care asigură o conductivitate electrică excelentă și o durată lungă de viață. Contactele sunt proiectate pentru utilizare standard și au deschidere pozitivă în conformitate cu anexa K la IEC 60947-5-1. Cursa de acționare este de 2 mm pentru a schimba starea electrică a contactului NO, iar cursa totală de acționare este de 4,3 mm. ZB6ZB51B este protejat împotriva scurtcircuitelor de o siguranță de tip gG de 6 A, în conformitate cu IEC 60947-5-1. Tensiunea nominală de izolare este de 250 V (grad de poluare 3) conform IEC 60947-1, în timp ce tensiunea nominală de impuls este de 4 kV conform aceluiași standard. Curentul nominal de funcționare este specificat pentru mai multe categorii de aplicații: 3 A la 120 V, categoria AC-15, B300; 1,5 A la 240 V, categoria AC-15, B300; 0,1 A la 250 V, categoria DC-13, R300; și 0,22 A la 125 V, categoria DC-13, R300. Durabilitatea electrică este, de asemenea, remarcabilă: 1.000.000 de cicluri de comutare pentru AC-15, 2 A la 230 V, viteză de funcționare mai mică de 3.600 cicluri/oră, factor de încărcare 0,5 conform IEC 60947-5-1 Anexa C și aceleași valori pentru DC-15. Fiabilitatea electrică este Λ = 10exp(-8) la 5 V și 1 mA, cu un nivel de încredere de 90% conform IEC 60947-5-4. Tipul semnalului este continuu, limitele tensiunii de alimentare sunt 6-30 V AC/DC, iar consumul de curent este de 15 mA.
Schneider Electric Harmony XB6 - ZB6ZB51B - Priză cu buton iluminat cu LED, galben Date tehnice
Caracteristici generale
Familia de produse: Harmony XB6
Tipul produsului: Corp complet pentru buton iluminat
Denumire scurtă a produsului: ZB6
Material inel de fixare: Plastic
Tip și compoziție contact: 1 NO
Funcționare contact: Întrerupere lentă
Conexiuni - conectori: Conector Faston, dimensiune conexiune: 2,8 x 0,5 mm
Sursă de lumină: LED
Soclu bec: LED integrat
Culoarea sursei de lumină: Galben
Tensiune nominală de alimentare: 12...24 V c.a./c.c.
Parametri tehnici
Lățime totală CAD: 24 mm
Înălțime totală CAD: 18 mm
Adâncime totală CAD: 51 mm
Contacte utilizate: Standard
Deschidere pozitivă: în conformitate cu IEC 60947-5-1 Anexa K
Cursa de acționare: 2 mm (fără schimbare a stării electrice), 4,3 mm (cursă completă)
Forță de acționare: 1,6 N NO schimbare de stare electrică
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 6 A în conformitate cu IEC 60947-5-1
Tensiune nominală de izolare: 250 V (grad de poluare 3) în conformitate cu IEC 60947-1
Tensiune nominală de impuls rezistentă: 4 kV în conformitate cu IEC 60947-1
Curent nominal de funcționare: 3 A la 120 V, AC-15, B300; 1,5 A la 240 V, AC-15, B300; 0,1 A la 250 V, DC-13, R300; 0,22 A la 125 V, DC-13, R300
Caracteristici electrice
Rezistență electrică: 1.000.000 de cicluri, AC-15, 2 A la 230 V, viteză de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 în conformitate cu IEC 60947-5-1 Anexa C; 1.000.000 de cicluri, DC-15, 2 A la 230 V, viteză de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 în conformitate cu IEC 60947-5-1 Anexa C
Fiabilitate electrică: Λ = 10exp(-8) la 5 V și 1 mA cu un nivel de încredere de 90% în conformitate cu IEC 60947-5-4. Tipul semnalului: continuu. Limite de tensiune de alimentare: 6 până la 30 V CA/CC. Consum de curent: 15 mA. Caracteristici de mediu: 6 până la 30 V CA/CC
Consum de curent: 15 mA
Caracteristici de mediu
Tratament de protecție: TC
Temperatura aerului ambiant de depozitare: -40…70 °C
Temperatura ambiantă de funcționare: -25…70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 61140
Standarde: UL 508, JIS C 4520, IEC 60947-5-1, IEC 60947-5-5, JIS C 852, CSA C22.2 Nr. 14, IEC 60947-1 Certificări de produs: CSA, GOST, CCC, UL UL
Rezistență la vibrații: +/- 3 mm (f= 2…500 Hz) conform IEC 60068-2-6, 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semionduală conform IEC 60068-2-27
Rezistență la tranzitorii rapizi: 2 kV conform IEC 61000-4-4
Rezistență la câmpuri electromagnetice: 10 V/m conform IEC 61000-4-3
Rezistență la descărcări electrostatice: 6 kV contact (piese metalice) conform IEC 61000-2-6, 8 kV aer (piese izolate) conform IEC 61000-2-6
Emisie electromagnetică: Clasa B conform IEC 55011
