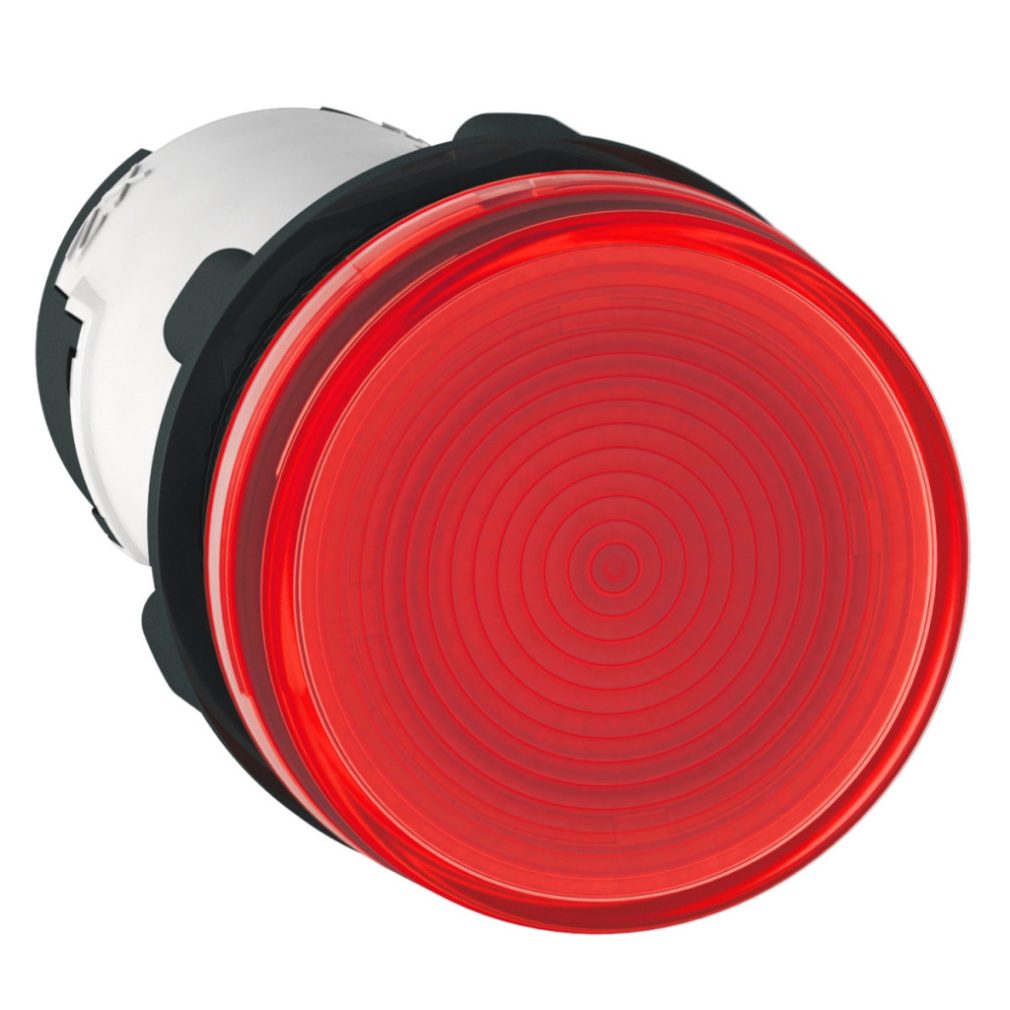

Indicatorul luminos Schneider Electric Harmony XB7 seria XB7EV74P este un dispozitiv de feedback vizual fiabil, conceput pentru aplicații industriale profesionale. Acest indicator luminos roșu, cu cap rotund, este alegerea ideală pentru panouri de control, mașini și echipamente care necesită o indicare clară a stării în diverse condiții de funcționare. Cu un diametru standard de montare de 22 mm, XB7EV74P este universal aplicabil în majoritatea mediilor industriale. Produsul are un design monolitic, care asigură o funcționare stabilă și simplifică instalarea. Dispozitivul are o lentilă netedă care asigură o distribuție uniformă a luminii. Sursa de lumină incandescentă (cu soclu BA9s) oferă un semnal roșu clar și foarte vizibil, care poate fi deosebit de util pentru indicarea condițiilor de avertizare sau de urgență. Lampa de semnalizare XB7EV74P are parametri tehnici remarcabili: funcționează la 230 V c.a. la 50/60 Hz, iar intervalul de tensiune de alimentare admisibil este de 195-264 V c.a. Blocul luminos rezistiv direct consumă mai puțin de 2,6 W la 130 V. Sursa de lumină are o durată de viață de 2000 de ore la tensiune nominală și 25 °C, asigurând o funcționare fiabilă pe termen lung. Partea frontală a produsului are protecție IP54, iar partea din spate are protecție IP20 în conformitate cu IEC 60529 și este adăpostită într-o carcasă de tip 12, oferind o protecție adecvată împotriva diverselor influențe ale mediului. XB7EV74P este extrem de flexibil în ceea ce privește opțiunile de conectare: este echipat cu terminale cu șurub care pot acomoda fire de diferite dimensiuni (1 x 0,22...2 x 2,5 mm² fără capete de fire sau <= 2 x 1,5 mm² cu capete de fire). De asemenea, este compatibil cu conectori Faston (6,35 x 0,8 mm) și terminale cu furcă (6,5 mm). Designul capului șurubului permite utilizarea cu o varietate de șurubelnițe: poate fi asamblat atât cu șurubelnițe Phillips (JIS 1, Philips 1, Pozidriv 1), cât și cu șurubelnițe plate (4 mm și 5,5 mm), cu un cuplu de strângere de 0,8-1,2 Nm. Lampa indicatoare XB7EV74P are proprietăți electrice excelente: tensiune nominală de izolație de 250 V (grad de poluare 3) și rezistență la tensiune de impuls nominală de 6 kV conform IEC 60947-1. Produsul este conform cu numeroase standarde internaționale, inclusiv IEC 60947-1, IEC 60947-5-1, CSA C22.2 Nr. 14, UL 508, JIS C8201-5-1 și JIS C8201-1, fiind astfel adecvat pentru utilizare la nivel mondial. De asemenea, are o rezistență mecanică remarcabilă: dispozitivul are o rezistență la vibrații de 5 gn în intervalul 2-500 Hz conform IEC 60068-2-6 și o rezistență la impact de 50 gn în cazul accelerației cu semiondă sinusoidală cu o durată de 11 ms conform IEC 60068-2-27. Intervalul său de temperatură de funcționare este de -25...55 °C, iar intervalul de temperatură de depozitare este de -40...70 °C, asigurând o aplicabilitate largă într-o varietate de condiții de mediu. În ceea ce privește compatibilitatea electromagnetică, produsul are emisii de interferență de clasa B conform IEC 55011.
Schneider Electric Harmony XB7 - Date tehnice XB7EV74P
Caracteristici principale
Familia de produse: Harmony XB7
Tipul produsului sau al componentei: Indicator luminos
Denumirea scurtă a dispozitivului: XB7
Diametru de montare: 22 mm
Informații suplimentare despre dispozitiv: Cu lentilă netedă
Sursă de lumină: Lampă incandescentă
Designul dispozitivului: Produs monolitic
Caracteristici suplimentare
Înălțime: 29 mm
Lățime: 29 mm
Adâncime: 54 mm
Marcaj terminal conform standardului ISO: n°1 (X1-X2)PL
Categorie de supratensiune: Clasa II conform IEC 60536
Montare dispozitiv: Diametru orificiu de montare: 22,5 mm 22,3 +0,4/0 conform IEC 60947-5-1
Centru de montare: >= 30 x 40 mm (panou de montare) metal - grosime: 1…6 mm
>= 30 x 40 mm (panou de montare) plastic - grosime: 2…6 mm
Metodă de montare: Piuliță de montare sub cap: 2…2,4 N.m
Forma capului indicatorului: Rotundă
Culoarea capacului/mânerului sau lentilei: Roșu
Conexiuni - terminale
Conectori Faston, dimensiune conexiune: 6,35 x 0,8 mm conform IEC 60947-1
Conectori tip furcă, dimensiune conexiune: 6,5 mm conform IEC 60947-1
Terminale cu șurub, <= 2 x 1,5 mm² cu capete de cablu conform IEC 60947-1
Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără capete de cablu conform IEC 60947-1
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Caracteristici electrice
Tip de semnalizare: Continuu
Suport lampă: BA 9s
Alimentare bloc luminos: Rezistență directă <2,6 W 130 V
Tensiune nominală de alimentare: 230 V c.a. la 50/60 Hz
Limite de tensiune de alimentare: 195…264 V c.a.
Durată de viață: 2000 ore la tensiune nominală și 25 °C
[Ui] tensiune nominală de izolație: 250 V (grad de poluare 3) conform IEC 60947-1
[Uimp] tensiune nominală de impuls: 6 kV conform IEC 60947-1
Caracteristici de mediu
Manipulare de protecție: TH Temperatura aerului ambiant pentru depozitare: -40 până la 70 °C Temperatura aerului ambiant pentru funcționare: -25…55 °C
Grad de protecție IP: IP20 (spate) conform IEC 60529
IP54 (față) conform IEC 60529
Tip carcasă: Tip 12
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Compatibilitate electromagnetică: Emisie de interferențe clasa B conform IEC 55011 Standarde CSA C22.2 Nr. 14 UL 508 IEC 60947-1p>
JIS C8201-5-1
IEC 60947-5-1
JIS C8201-1
