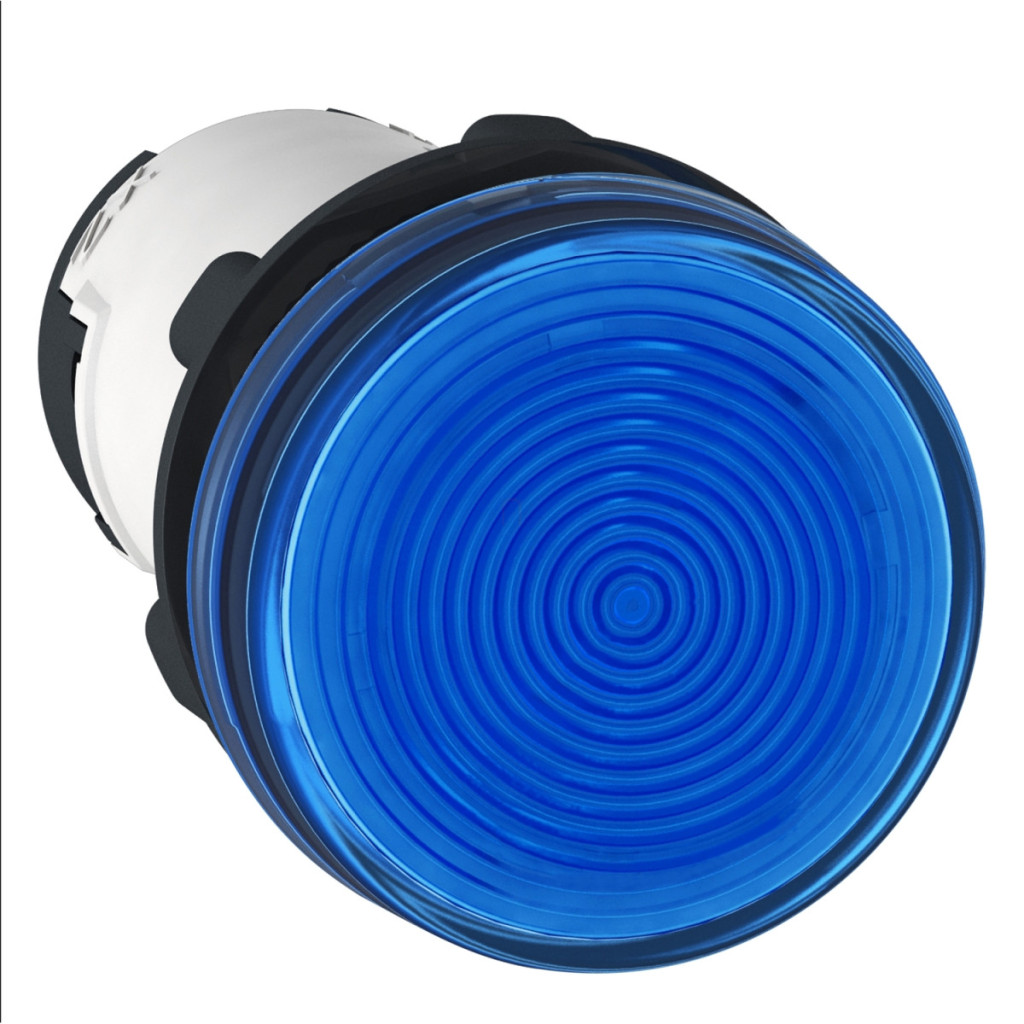

Schneider Electric Harmony XB7EV76P este un indicator luminos profesional, alegerea perfectă pentru aplicații industriale și comerciale în care feedback-ul vizual este important. Acest indicator luminos albastru, rotund, are un diametru de 22 mm, care este standard pentru aplicații industriale, fiind ușor de instalat în panouri de control și interfețe de dimensiuni standard. Modelul XB7EV76P face parte din familia de produse Harmony XB7, una dintre cele mai fiabile serii de lămpi de semnalizare industriale de la Schneider Electric. Produsul are un design monolitic, care asigură o construcție robustă și o instalare ușoară. Lampa de semnalizare funcționează la 230 V c.a. la o frecvență de 50/60 Hz și utilizează un bec de tip BA 9s ca sursă de lumină. Intervalul de tensiune de funcționare este de 195-264 V c.a., ceea ce o face ideală pentru utilizarea în medii în care pot apărea fluctuații minore de tensiune la rețea. Harmony XB7EV76P are parametri tehnici remarcabili. Are un tip de semnal stabil, care oferă un semnal vizual constant. Corpul de iluminat măsoară 29 mm lățime, 29 mm înălțime și 54 mm adâncime, oferind un semnal clar vizibil în ciuda dimensiunilor sale compacte. Partea frontală are protecție IP54, în timp ce partea din spate are protecție IP20, asigurând o funcționare fiabilă chiar și în medii umede sau prăfuite. Produsul are o carcasă de tip 12 și este conform cu mai multe standarde internaționale, inclusiv IEC 60947-1, IEC 60947-5-1, UL 508 și CSA C22.2 nr. 14. Indicatorul luminos poate rezista la vibrații de 5 g în gama de frecvențe 2-500 Hz și la șocuri de 50 g, asigurând o funcționare sigură chiar și în medii industriale dure. Opțiunile de montare sunt versatile: produsul poate fi montat într-o gaură cu diametrul de 22,5 mm (cu o toleranță de 22,3 mm +0,4/0) și poate fi instalat atât în panouri metalice, cât și în panouri din plastic. Poate fi montat pe suprafețe cu o grosime de 1-6 mm pentru panouri metalice și 2-6 mm pentru panouri din plastic și este fixat prin strângerea piuliței la un cuplu de 2-2,4 Nm. Există, de asemenea, o varietate de opțiuni de conectare: poate fi utilizat cu conectori faston (6,35 x 0,8 mm), conectori de tip furcă (6,5 mm) sau conectori cu clemă cu șurub, care acceptă cabluri cu secțiune transversală de 2 x 1,5 mm² cu conectori de cablu sau cabluri cu secțiune transversală de 1 x 0,22-2 x 2,5 mm² fără conectori de cablu. Cuplul de strângere este de 0,8-1,2 Nm pentru conexiunile standard. Lampa indicatoare XB7EV76P este compatibilă cu diferite tipuri de șurubelnițe, inclusiv JIS nr. 1, Philips nr. 1, Pozidriv nr. 1 cu cap cruciform, precum și șurubelnițe plate de 4 mm și 5,5 mm, ceea ce facilitează instalarea și întreținerea. Produsul are o tensiune nominală de izolare de 250 V și o tensiune nominală de impuls de 6 kV, asigurând o funcționare fiabilă chiar și în cazul supratensiunii. Becul are o durată de viață de 2000 de ore la tensiunea nominală și o temperatură ambiantă de 25 °C, fiind potrivit pentru utilizare pe termen lung. Intervalul de temperatură de funcționare este între -25 °C și +55 °C, iar intervalul de temperatură de depozitare este între -40 °C și +70 °C, ceea ce îl face potrivit pentru utilizarea în condiții de mediu extreme.
Schneider Electric Harmony XB7 - XB7EV76P - indicator luminos rotund Ø 22 - albastru - BA 9s - 230 V - racord cu șurub date tehnice
Date generale
Familia de produse: Harmony XB7
Tipul produsului: Lampă indicatoare
Denumirea scurtă a dispozitivului: XB7
Diametru de montare: 22 mm
Informații suplimentare: Cu lentilă netedă
Sursă de lumină: Lampă incandescentă
Design dispozitiv: Produs monolitic
Caracteristici fizice
Înălțime: 29 mm
Lățime: 29 mm
Adâncime: 54 mm
Descriere terminal: ISO n°1 (X1-X2)PL
Forma capului indicatorului: Rotundă
Culoarea capacului/comenzii sau lentilei: Albastră
Date de montare
Montarea dispozitivului: Diametru orificiu de montare: 22,5 mm 22,3 +0,4/0 conform IEC 60947-5-1
Centru de montare: >= 30 x 40 mm (panou de montare) metal - grosime: 1…6 mm Metodă de montare: Piuliță de fixare sub cap: 2…2,4 N.m
Caracteristici electrice
Tip semnal: Constant
Soclu bec: BA 9s
Alimentare bloc luminos: Direct prin rezistor <2,6 W 130 V
[Us] tensiune nominală de alimentare: 230 V c.a. la 50/60 Hz
Limite de tensiune de alimentare: 195…264 V c.a.
Durată de viață: 2000 ore la tensiune nominală și 25 °C
Cod de compatibilitate: XB7
Conexiuni
Terminale: Conectori Faston, dimensiune conexiune: 6,35 x 0,8 mm conform IEC 60947-1
Conectori tip furcă, dimensiune conexiune: 6,5 mm conform IEC 60947-1
Terminale cu clemă cu șurub, <= 2 x 1,5 mm² papuci de cablu conform IEC 60947-1
Terminale cu clemă cu șurub, 1 x 0,22...2 x 2,5 mm² fără conector de cablu conform IEC 60947-1
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Protecție
Clasă de protecție IP: IP20 (spate) conform IEC 60529
IP54 (față) conform IEC 60529
Tip carcasă: Tip 12
Condiții de mediu
Tratament de protecție: TH
Temperatură ambiantă pentru depozitare: -40 până la 70 °C
Temperatura ambiantă pentru funcționare: -25 până la 55 °C
Rezistență la vibrații: 5 gn (f = 2 până la 500 Hz) conform IEC 60068-2-6
Rezistență la impact: 50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
Standarde și certificări
Standarde: JIS C8201-5-1, IEC 60947-1, UL 508, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1
Tensiune nominală de izolare [Ui]: 250 V (grad de poluare 3) conform IEC 60947-1
[Uimp] tensiune nominală de rezistență la impulsuri: 6 kV conform IEC 60947-1
Compatibilitate electromagnetică: Emisii Clasa B conform IEC 55011
