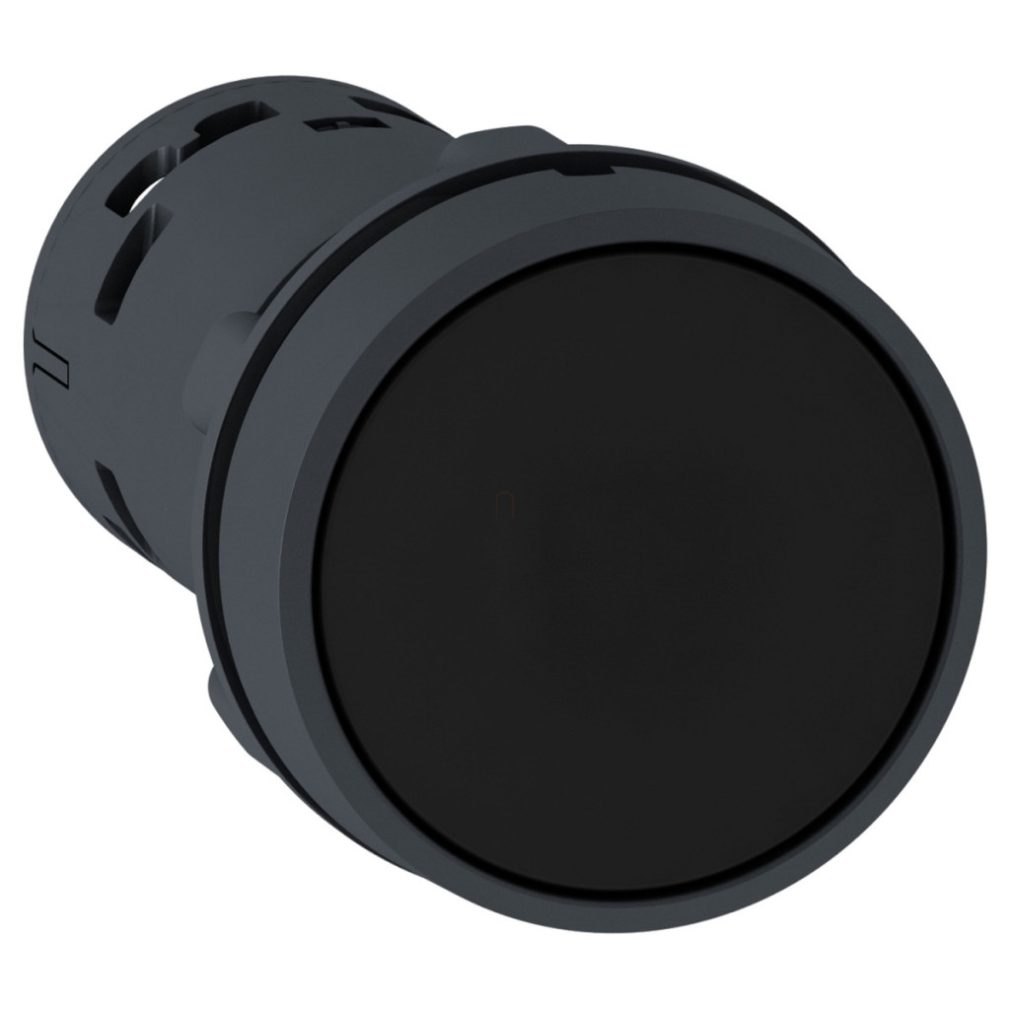

Butonul XB7NA23 din gama de produse Harmony XB7 de la Schneider Electric este un dispozitiv profesional de control industrial, ideal pentru diverse sarcini de comutare, control și semnalizare. Acest buton monolitic, negru, cu cap de acționare încastrat, se potrivește într-un orificiu de montare standard de 22 mm și are o funcție de revenire cu arc, revenind automat la poziția inițială după fiecare apăsare. XB7NA23 are două contacte normal deschise (2NO) și este disponibil într-o versiune nemarcată. Panoul frontal cu clasă de protecție IP65 oferă o protecție excelentă împotriva pătrunderii prafului și a apei, în timp ce panoul posterior cu clasă de protecție IP20 oferă o protecție adecvată pentru dispozitiv în medii industriale. Butonul este ușor de instalat: se montează printr-un orificiu cu diametrul de 22,5 mm și se fixează cu o piuliță situată sub cap. Dispozitivul poate fi montat în panouri metalice cu o grosime de 1-6 mm sau panouri din plastic cu o grosime de 2-6 mm, cu un cuplu de strângere optim de 2-2,4 Nm. Distanța minimă de montare este de 30 x 40 mm, ceea ce permite montarea mai multor butoane unul lângă altul. Produsul este conectat folosind terminale cu șurub care acceptă fire cu o secțiune transversală maximă de 2 x 1,5 mm² cu manșoane sau 1 x 0,34...2 x 2,5 mm² fără manșoane, în conformitate cu standardul IEC 60947-1. Cuplul de strângere al bornelor cu șurub este de 0,8-1,2 Nm. Capetele șuruburilor sunt proiectate pentru a fi utilizate cu o varietate de șurubelnițe: compatibile cu JIS nr. 1, Philips nr. 1 și Pozidriv nr. 1 cu cap cruciform, precum și cu șurubelnițe plate de Ø 4 mm și Ø 5,5 mm. Butonul XB7NA23 are parametri tehnici remarcabili: 1.000.000 de cicluri de funcționare mecanică și 1.000.000 de cicluri de funcționare electrică sub diverse sarcini. Tensiunea nominală de izolare este de 250 V (grad de poluare 3), iar rezistența la tensiune de impuls este de 4 kV, conform IEC 60947-1. Curentul nominal de funcționare pentru diferite categorii de sarcină este: 0,1 A 250 V DC-13 R300, 0,22 A 125 V DC-13 R300, 0,3 A 240 V AC-14 D300 și 0,6 A 120 V AC-14 D300 în conformitate cu IEC 60947-5-1. Protecția împotriva scurtcircuitelor este asigurată de o siguranță de tip gG de 4 A. Produsul are diverse certificări internaționale, precum CCC și GOST, și respectă numeroase standarde internaționale, inclusiv IEC 60947-5-1, IEC 60947-1, CSA C22.2 nr. 14, UL 508 și standardele JIS.
Schneider Electric Harmony XB7 - Date tehnice XB7NA23
Informații generale
Familia de produse: Harmony XB7
Tipul produsului: Buton apăsat
Denumirea scurtă a produsului: XB7
Aspectul produsului: Design monolitic
Diametru de montare: 22 mm
Caracteristici de funcționare
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Negru, încastrat, nemarcat
Tipul și compoziția contactului: 2 NO (normal deschis)
Funcționarea contactului: Întrerupere lentă
Deschidere pozitivă: Da (numai NO)
Durată de viață mecanică: 1.000.000 de cicluri
Date de protecție
Grad de protecție IP: IP20 (spate) conform IEC 60529
Grad de protecție IP: IP65 (față) conform IEC 60529
Tip carcasă: Tip 12, tip 3
Caracteristici electrice
Tensiune nominală de izolare [Ui]: 250 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls [Uimp]: 4 kV conform IEC 60947-1
Curent nominal de funcționare [Ie]: 0,1 A 250 V DC-13 R300, 0,22 A 125 V DC-13 R300, 0,3 A 240 V AC-14 D300, 0,6 A 120 V AC-14 D300 conform IEC 60947-5-1
Durată de viață electrică: 1.000.000 de cicluri în diverse categorii de sarcină conform IEC 60947-5-1 Anexa C
Fiabilitate electrică: Λ <= 10exp(-6) 17 V, 5 mA conform IEC 60947-5-4
Protecție la scurtcircuit: Siguranță de tip 4 A gG conform IEC 60947-5-1
Conexiune
Tip bloc terminal: Terminal cu șurub, <= 2 x 1,5 mm² cu manșoane conform IEC 60947-1
Tip bornă: Bornă cu șurub, 1 x 0,34...2 x 2,5 mm² fără manșoane conform IEC 60947-1
Descrierea terminalului ISO n°1: (23-24)NO, (13-14)NO
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Date de montare și dimensiuni
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 51,5 mm
Gaură de montare: Diametru orificiu de fixare: 22,5 mm 22,3 +0,4/0 conform IEC 60947-1
Centru de fixare: >= 30 x 40 mm (panou de montare) metal - grosime: 1...6 mm
Centru de montare: >= 30 x 40 mm (panou de montare) plastic - grosime: 2...6 mm
Metodă de montare: Piuliță de montare sub cap: 2...2,4 N.m
Condiții de mediu
Tratament de protecție: TH
Temperatura ambiantă pentru depozitare: -40...70 °C
Temperatura ambiantă pentru funcționare: -25...70 °C
Categorie de supratensiune: Clasa II conform IEC 61140
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație semionduală conform IEC 60068-2-27
Standarde și certificări
Standarde: IEC 60947-5-1, JIS C8201-5-1, IEC 60947-1, CSA C22.2 Nr. 14, UL 508, JIS C8201-1
Certificări de produs: CCC, GOST
