Butonul XB7NA25 din gama Harmony XB7 de la Schneider Electric este un element de control de înaltă calitate, conceput pentru aplicații industriale profesionale, fiind alegerea perfectă pentru dulapuri de comutație, comenzi de mașini și sisteme de automatizare. Acest buton monolitic are un actuator negru, nemarcat, cu revenire prin arc, care permite o funcționare sigură și intuitivă într-o varietate de medii industriale. Cu un diametru standard de montare de 22 mm, poate fi instalat cu ușurință în majoritatea panourilor industriale, fie ele din metal sau plastic. Suprafața neagră, încastrată a butonului oferă un aspect estetic, asigurând în același timp o manevrare ergonomică. Produsul are o combinație de 1 contact normal deschis (NO) și 1 contact normal închis (NC), permițând o aplicare versatilă în diverse sarcini de control. Contactele sunt cu rupere lentă, iar contactul normal închis are deschidere pozitivă, ceea ce oferă o siguranță sporită în aplicații critice, în conformitate cu anexa K la IEC 60947-5-1. Comutatorul cu buton XB7NA25 oferă un nivel remarcabil de protecție: panoul frontal oferă protecție IP65, în timp ce panoul din spate are clasă de protecție IP20 conform IEC 60529. Acest lucru asigură o funcționare fiabilă chiar și în medii prăfuite și umede. Conexiunea se realizează cu borne cu șurub compatibile cu cabluri cu secțiune transversală de până la 2 x 1,5 mm² cu manșoane sau 1 x 0,34...2 x 2,5 mm² fără manșoane. Designul capului șurubului permite utilizarea cu o varietate de șurubelnițe: cu cap cruciform (JIS nr. 1, Philips nr. 1, Pozidriv nr. 1) sau plat (Ø 4 mm, Ø 5,5 mm), ceea ce facilitează instalarea și întreținerea. Produsul are o durată de viață mecanică extrem de lungă: 1.000.000 de cicluri de comutare, ceea ce garantează o funcționare fiabilă pe termen lung. Durata de viață electrică este, de asemenea, remarcabilă, ajungând la 1.000.000 de cicluri în diferite categorii de sarcină. Butonul XB7NA25 are o rezistență excelentă la vibrații și șocuri: rezistență la vibrații de 5 g (f= 2...500 Hz) și rezistență la șocuri de 30-50 g, în conformitate cu standardele IEC 60068-2-6 și IEC 60068-2-27. Intervalul de temperatură de funcționare este de -25...70 °C, ceea ce asigură o aplicabilitate largă în diverse condiții de mediu. Produsul este conform cu numeroase standarde internaționale, inclusiv UL 508, CSA C22.2 Nr. 14, IEC 60947-1, IEC 60947-5-1, JIS C8201-1 și JIS C8201-5-1, și are certificări CCC și GOST.

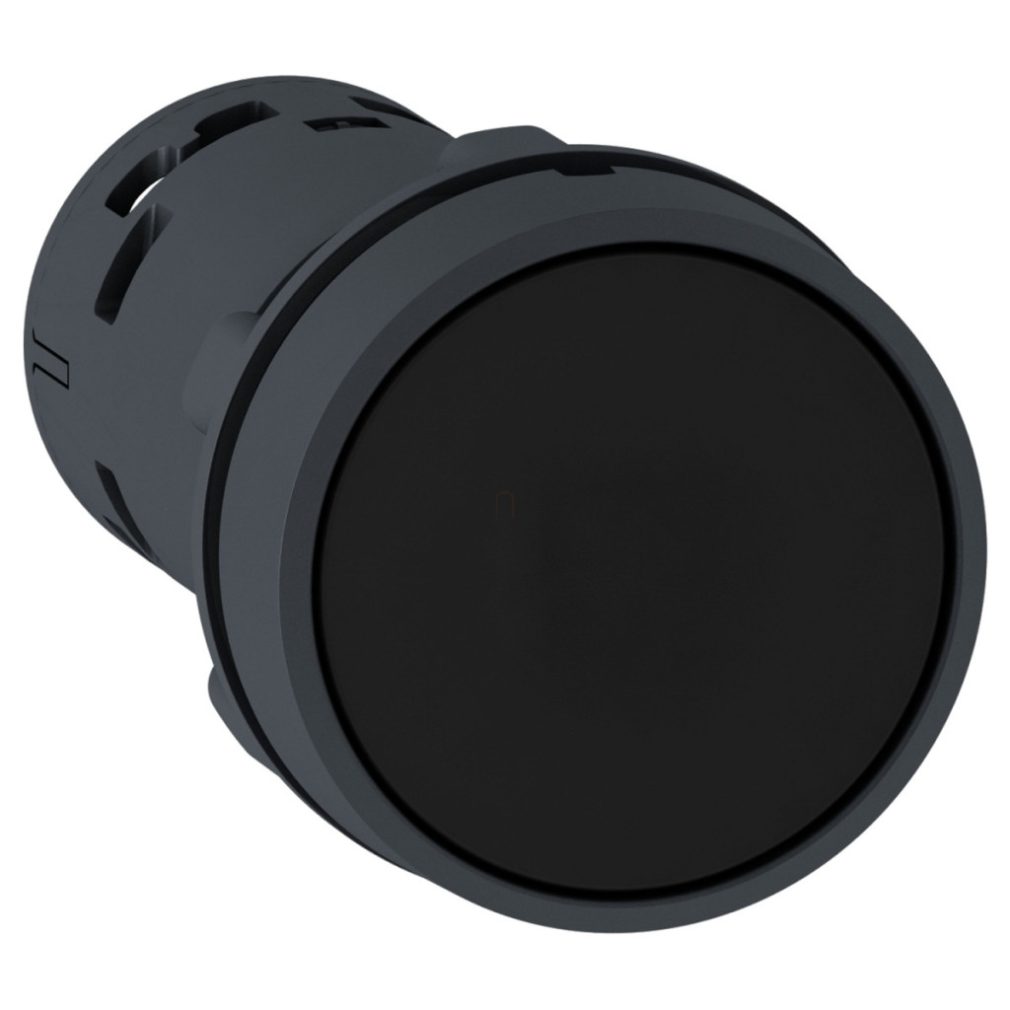

Schneider Electric Harmony XB7 - XB7NA25 - buton de retur, negru - NO+NC date tehnice
Caracteristici generale
Familia de produse: Harmony XB7
Tipul produsului: Buton
Denumirea scurtă a dispozitivului: XB7
Diametru de montare: 22 mm
Grad de protecție IP: IP20 (spate) conform IEC 60529, IP65 (față) conform IEC 60529
Forma capului unității de semnalizare: Rotundă
Tip actuator: cu revenire prin arc
Profil actuator: Negru, încastrat, nemarcat
Tipul și compoziția contactului: 1 NO + 1 NC
Conexiuni, dimensiuni
Conexiuni - terminale: Terminale cu șurub, <= 2 x 1,5 mm² cu manșoane pentru capete de cablu conform IEC 60947-1, borne cu șurub, 1 x 0,34...2 x 2,5 mm² fără manșoane pentru capete de cablu conform IEC 60947-1
Lățime CAD totală: 29 mm Înălțime CAD totală: 29 mm Adâncime CAD totală: 51,5 mm Descrierea terminalelor ISO n°1: (21-22)NC, (13-14)NO
Asamblare și instalare
Asamblarea dispozitivului: Gaură de montare - diametru: 22,5 mm 22,3 +0,4/0 conform IEC 60947-1
Centru de montare: >= 30 x 40 mm (panou de montare) metal - grosime: 1...6 mm, >= 30 x 40 mm (panou de montare) plastic - grosime: 2...6 mm
Metoda de montare: Piuliță de montare sub cap: 2...2,4 N.m
Funcționarea contactului și durata de viață
Funcționarea contactului: Întrerupere lentă
Deschidere pozitivă: Cu contact NC conform IEC 60947-5-1 Anexa K
Durată de viață mecanică: 1.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Caracteristici electrice
Protecție la scurtcircuit: Siguranță de tip gG de 4 A conform IEC 60947-5-1
[Ui] tensiune nominală de izolare: 250 V (grad de poluare 3) conform IEC 60947-1
[Uimp] tensiune nominală de impuls rezistentă: 4 kV conform IEC 60947-1
[Ie] curent nominal de funcționare: 0,1 A la 250 V, DC-13, R300 conform IEC 60947-5-1, 0,22 A la 125 V, DC-13, R300 conform IEC 60947-5-1, 0,3 A la 240 V, AC-14, D300 conform IEC 60947-5-1, 0,6 A la 120 V, AC-14, D300 conform IEC 60947-5-1
Durată de viață electrică: 1.000.000 de cicluri, DC-13, 0,3 A la 24 V, viteză de funcționare <216.000 cicluri/minut, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C, 1.000.000 de cicluri, AC-15, 0,03 A la 230 V, viteză de funcționare <216.000 cicluri/minut, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C, 1.000.000 cicluri, AC-15, 0,09 A la 240 V, viteză de funcționare <108.000 cicluri/minut, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C. la 17 V, 5 mA conform IEC 60947-5-4
Condiții de mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -25...70 °C
Categorie de supratensiune: Clasa II conform IEC 61140
Tip carcasă: Tip 12, Tip 3
Standarde și certificări
Standarde: UL 508, JIS C8201-5-1, CSA C22.2 Nr. 14, IEC 60947-1, IEC 60947-5-1, JIS C8201-1
Certificări de produs: CCC, GOST
Caracteristici mecanice
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 50 gn (durată = 11 ms) pentru accelerație semionduală conform IEC 60068-2-27, 30 gn (durată = 18 ms) pentru accelerație semionduală conform IEC 60068-2-27
