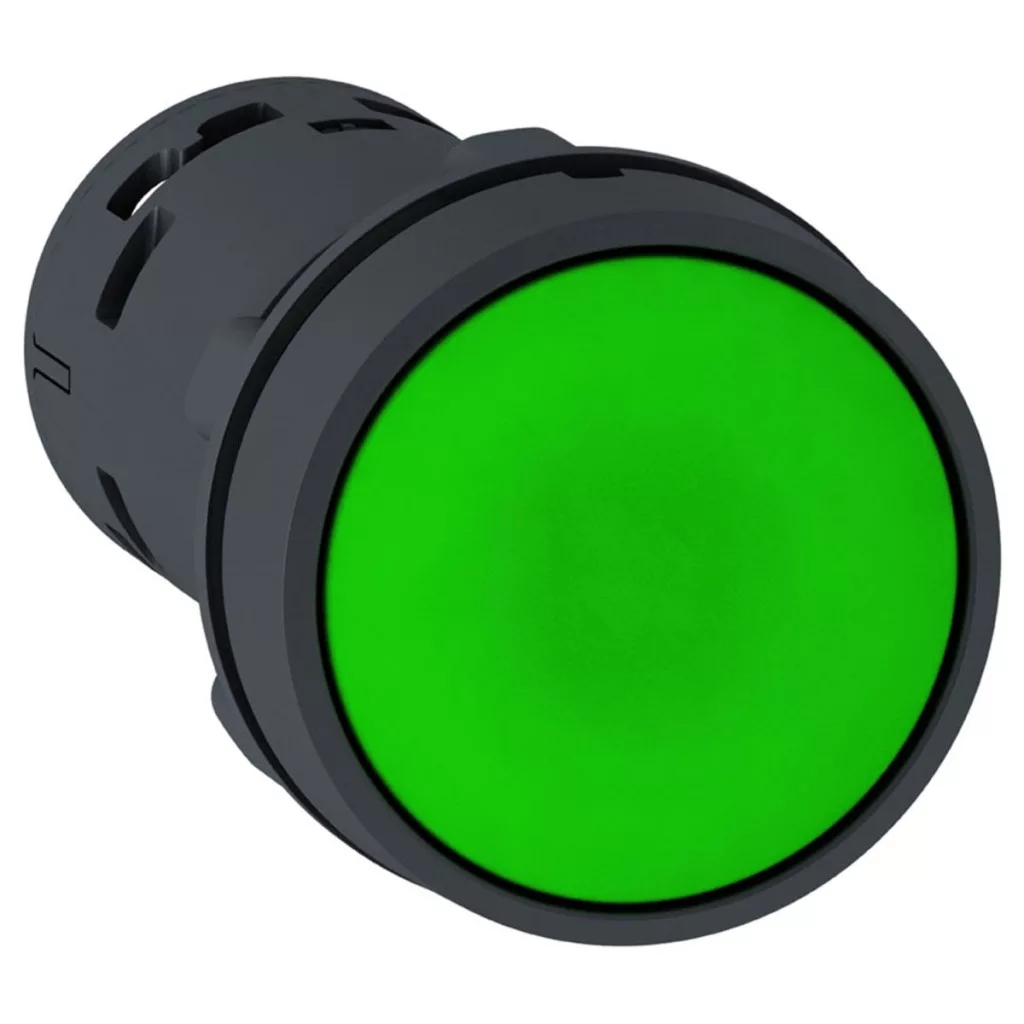

Butonul Schneider Electric Harmony XB7 din seria XB7NA31 este un dispozitiv de comandă compact, cu design monolitic, conceput pentru aplicații industriale de precizie. Acest buton de comandă de culoare verde, fără marcaj, cu diametrul de 22 mm, asigură o acționare cu revenire prin arc, fiind astfel ideal pentru aplicații în care este necesară comutarea instantanee, de exemplu pentru funcții de pornire, oprire sau control. Produsul are caracteristici tehnice excelente: asigură protecție IP65 pe partea frontală, ceea ce înseamnă protecție completă împotriva prafului și a jeturilor de apă, în timp ce partea din spate are protecție IP20. Comutatorul este echipat cu un contact normal deschis (NO), care asigură deschiderea pozitivă. Dispozitivul se mândrește cu o durabilitate mecanică remarcabilă, garantând 1.000.000 de cicluri de funcționare, ceea ce asigură o durată de viață lungă chiar și în condiții de utilizare intensă. Conectarea butonului se realizează cu borne cu șurub, compatibile cu cabluri cu capete de maxim 2 × 1,5 mm² sau cu cabluri fără capete de dimensiuni cuprinse între 1 × 0,34 și 2 × 2,5 mm². Instalarea butonului Schneider Electric XB7NA31 este simplă: diametrul recomandat al orificiului de fixare este de 22,5 mm (22,3 +0,4/0 mm conform standardului IEC 60947-1), ceea ce este compatibil cu majoritatea panourilor de comutare standard. Datorită modului de montare al produsului – cu șurubul de fixare situat sub capul butonului (cu un cuplu de 2-2,4 N.m) – acesta poate fi fixat rapid și stabil atât pe panouri metalice (grosime de 1-6 mm), cât și pe panouri din plastic (grosime de 2-6 mm). Distanța de fixare trebuie să fie de cel puțin 30 × 40 mm pentru a asigura o funcționare stabilă. Din punct de vedere electric, produsul are specificații impresionante: tensiune nominală de izolație de 250 V (la gradul de poluare 3), rezistență nominală la tensiune de impuls de 4 kV, precum și diverse puteri de comutație pentru diferite sarcini (de ex. 0,1 A la 250 V DC-13, 0,3 A la 240 V AC-14). Protecția împotriva scurtcircuitelor este asigurată de un siguranțe termice de tip gG de 4 A. Durata de viață electrică a produsului este, de asemenea, remarcabilă: 1.000.000 de cicluri atât în aplicații DC-13 (0,3 A, 24 V), cât și în aplicații AC-15 (0,03 A, 230 V), în condiții de sarcină adecvate. Butoanul Schneider Electric XB7NA31 respectă numeroase standarde și certificări internaționale, printre care IEC 60947-5-1, IEC 60947-1, UL 508, CSA C22.2 No 14, precum și diverse certificări regionale (GOST, CCC). Este flexibil și din punct de vedere al condițiilor de mediu: poate fi utilizat într-un interval de temperatură de funcționare cuprins între -25 și +70 °C și are o rezistență excelentă la vibrații și șocuri (rezistență la vibrații de 5 gn și rezistență la șocuri de până la 50 gn). Produsul aparține categoriei de supratensiune de clasa II și corespunde tipurilor de carcasă Type 12 și Type 3.
Schneider Electric Harmony XB7 - XB7NA31 date tehnice
Caracteristici principale
Gama de produse: Harmony XB7
Tip de produs: Buton
Denumire scurtă a dispozitivului: XB7
Diametru de montare: 22 mm
Grad de protecție IP: IP20 (partea din spate) și IP65 (partea din față) conform IEC 60529
Forma capului unității de semnalizare: Rotundă
Tipul acționării: Cu revenire prin arc
Profilul acționării: Verde, încastrat, nem marcat
Tipul și compoziția contactelor: 1 NO
Date privind conectarea și montarea
Conectare: Cleme cu șurub, cu capete de cablu ≤ 2 x 1,5 mm² sau 1 x 0,34...2 x 2,5 mm² fără capăt de cablu
Construcția dispozitivului: Produs monolitic
Dimensiuni (l x h x l): 29 mm x 29 mm x 51,5 mm
Descrierea bornelor conform ISO: (13-14)NO
Montarea dispozitivului: Orificiu de fixare - diametru: 22,5 mm (22,3 +0,4/0 mm) conform IEC 60947-1
Distanță de fixare: ≥ 30 x 40 mm (panou de susținere)
Mod de fixare: Piuliță de fixare sub cap: 2...2,4 N.m
Caracteristici de funcționare
Funcționarea contactului: Întrerupere lentă
Deschidere pozitivă: Da (numai NO)
Durată de viață mecanică: 1 000 000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Forma capului șurubului: Compatibil cu șurubelnițe cu cap cruciform (JIS nr. 1, Phillips nr. 1, Pozidriv nr. 1) și cu cap plat (Ø 4 mm, Ø 5,5 mm)
Date electrice
Protecție împotriva scurtcircuitului: siguranță termică de tip gG de 4 A conform IEC 60947-5-1
Tensiune nominală de izolație: 250 V (grad de poluare 3) conform IEC 60947-1
Rezistență nominală la tensiune de impuls: 4 kV conform IEC 60947-1
Curent nominal de funcționare: 0,1 A (250 V, DC-13), 0,22 A (125 V, DC-13), 0,3 A (240 V, CA-14), 0,6 A (120 V, CA-14)
Durată de viață electrică: 1 000 000 de cicluri la sarcini diferite
Fiabilitate electrică: Λ <= 10exp(-6) 17 V, 5 mA
Parametri de mediu
Tratament de protecție: TH
Temperatura mediului pentru depozitare: -40...70 °C
Temperatura mediului pentru funcționare: -25...70 °C
Categoria de supratensiune: Clasa II conform IEC 61140
Tipul carcasei: Tip 12, Tip 3
Standarde și certificate
Standarde: UL 508, CSA C22.2 Nr. 14, JIS C8201-5-1, IEC 60947-5-1, IEC 60947-1, JIS C8201-1
Certificări de produs: GOST, CCC
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 50 gn (durată = 11 ms) și 30 gn (durată = 18 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
