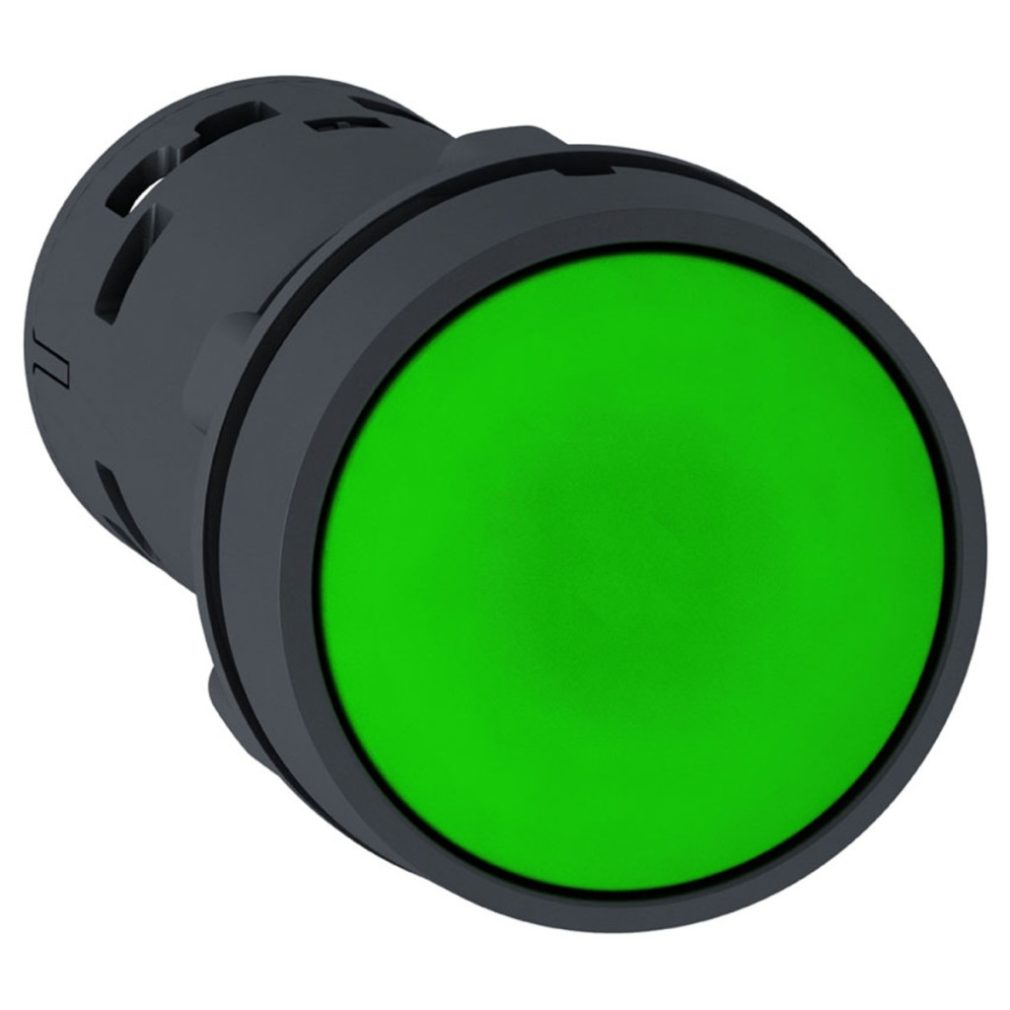

Schneider Electric Harmony XB7NA35 este un buton monolitic de 22 mm de calitate profesională, care reprezintă alegerea perfectă pentru panouri de control, dulapuri de comutație și sisteme de automatizare industrială. Acest buton verde, fără marcaje, are o acțiune de revenire cu arc și o configurație de contact 1NO+1NC, ceea ce îl face versatil pentru o varietate de sarcini de control. Ca parte a gamei Harmony XB7, acest buton este disponibil într-o carcasă din plastic de înaltă calitate, care asigură durabilitate și fiabilitate chiar și în medii industriale. Suprafața panoului frontal are un grad de protecție IP65, garantând protecție împotriva prafului și umezelii, în timp ce panoul din spate oferă protecție IP20. Designul monolitic simplifică instalarea și crește durata de viață a produsului, deoarece este format din mai puține componente decât soluțiile modulare tradiționale. Specificațiile tehnice ale butonului XB7NA35 sunt impresionante: produsul poate fi montat într-o gaură cu diametrul de 22,5 mm și poate fi instalat atât în panouri metalice (cu grosimea de 1-6 mm), cât și în panouri din plastic (cu grosimea de 2-6 mm). Este fixat cu o piuliță sub cap, cu un cuplu de 2-2,4 Nm. Conectarea se realizează cu borne cu șurub care acceptă fire cu capete de cablu cu o secțiune transversală maximă de 2 x 1,5 mm² sau fire fără capete cu o secțiune transversală de 1 x 0,34...2 x 2,5 mm². Capul șurubului este compatibil cu mai multe tipuri de șurubelnițe: poate fi utilizat cu JIS 1, Phillips 1, Pozidriv 1, precum și cu șurubelnițe cu cap plat de 4 mm și 5,5 mm, ceea ce asigură flexibilitate în timpul instalării. Butonul XB7NA35 are parametri electrici remarcabili: tensiune nominală de izolație (Ui) de 250 V, tensiune nominală de impuls (Uimp) de 4 kV și valori diferite ale curentului de funcționare (Ie) pentru diferite aplicații - de exemplu, 0,1 A pentru 250 V DC-13, 0,3 A pentru 240 V AC-14. Protecția împotriva scurtcircuitelor este asigurată de o siguranță de tip gG de 4 A. Durabilitatea electrică a dispozitivului este remarcabilă: garantează 1 milion de cicluri de comutare în diverse condiții de încărcare, ceea ce înseamnă o durată de viață lungă chiar și în condiții de utilizare intensivă. Produsul are, de asemenea, parametri de mediu excelenți: intervalul de temperatură de funcționare -25...+70 °C, intervalul de temperatură de depozitare -40...+70 °C. Valorile de rezistență la vibrații și șocuri (5 g în intervalul de frecvență 2-500 Hz, 50 g la 11 ms și 30 g la 18 ms accelerație) demonstrează că butonul poate rezista chiar și în cele mai dure medii industriale. XB7NA35 este conform cu numeroase standarde internaționale (IEC 60947-1, IEC 60947-5-1, UL 508, CSA C22.2 nr. 14, JIS C8201-5-1, JIS C8201-1) și are diverse certificări (GOST, CCC), ceea ce garantează aplicabilitatea sa pe piețele globale. Toate aceste caracteristici fac din butonul Schneider Electric XB7NA35 alegerea ideală pentru panouri de control industriale, mașini și echipamente în care fiabilitatea, durabilitatea și funcționarea precisă sunt cerințe esențiale.
Date tehnice Schneider Electric Harmony XB7
Caracteristici generale
Familia de produse: Harmony XB7
Tipul produsului: Buton apăsat
Denumirea scurtă a dispozitivului: XB7
Diametru de montare: 22 mm
Grad de protecție: IP20 (spate) conform IEC 60529
IP65 (față) conform IEC 60529
Forma capului unității de semnalizare: Rotundă
Tipul actuatorului: Revenire cu arc
Designul actuatorului: Verde, încastrat, nemarcat
Tip și compoziție contact: 1 NO + 1 NC
Conexiune: Terminal cu șurub, capăt de cablu <= 2 x 1,5 mm² conform IEC 60947-1
Terminal cu șurub, 1 x 0,34...2 x 2,5 mm² conform IEC 60947-1
Dimensiuni
Lățime totală: 29 mm
Înălțime totală: 29 mm
Adâncime totală: 51,5 mm
Date de montare
Diametru orificiu de montare: 22,5 mm (22,3 +0,4/0) conform IEC 60947-1
Centru de montare: >= 30 x 40 mm (panou de montare) metal - grosime: 1...6 mm
>= 30 x 40 mm (panou de montare) plastic - grosime: 2...6 mm
Metodă de montare: Piuliță de montare sub cap: 2...2,4 N.m
Caracteristici de comutare
Funcționare contact: Întrerupere lentă
Deschidere pozitivă: cu contact NC conform IEC 60947-5-1 Anexa K
Durată de viață mecanică: 1.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Date electrice
Protecție la scurtcircuit: siguranță de 4 A, tip gG conform IEC 60947-5-1
[Ui] tensiune nominală de izolație: 250 V (grad de poluare 3) conform IEC 60947-1
[Uimp] tensiune nominală de rezistență la impulsuri: 4 kV conform IEC 60947-1
[Ie] curent nominal de funcționare: 0,1 A 250 V, DC-13, R300 conform IEC 60947-5-1
0,22 A 125 V, DC-13, R300 conform IEC 60947-5-1
0,3 A 240 V, AC-14, D300 conform IEC 60947-5-1
0,6 A 120 V, AC-14, D300 conform IEC 60947-5-1
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă pentru depozitare: -40...70 °C
Temperatura ambiantă pentru funcționare: -25...70 °C
Categorie de supratensiune: Clasa II conform IEC 61140
Tip carcasă: Tip 12, Tip 3
Standarde și certificări
Standarde: JIS C8201-5-1, UL 508, IEC 60947-1, CSA C22.2 Nr. 14, IEC 60947-5-1, JIS C8201-1 Certificări de produs: GOST, CCC Rezistență la vibrații și șocuri Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6 Rezistență la șocuri: 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
