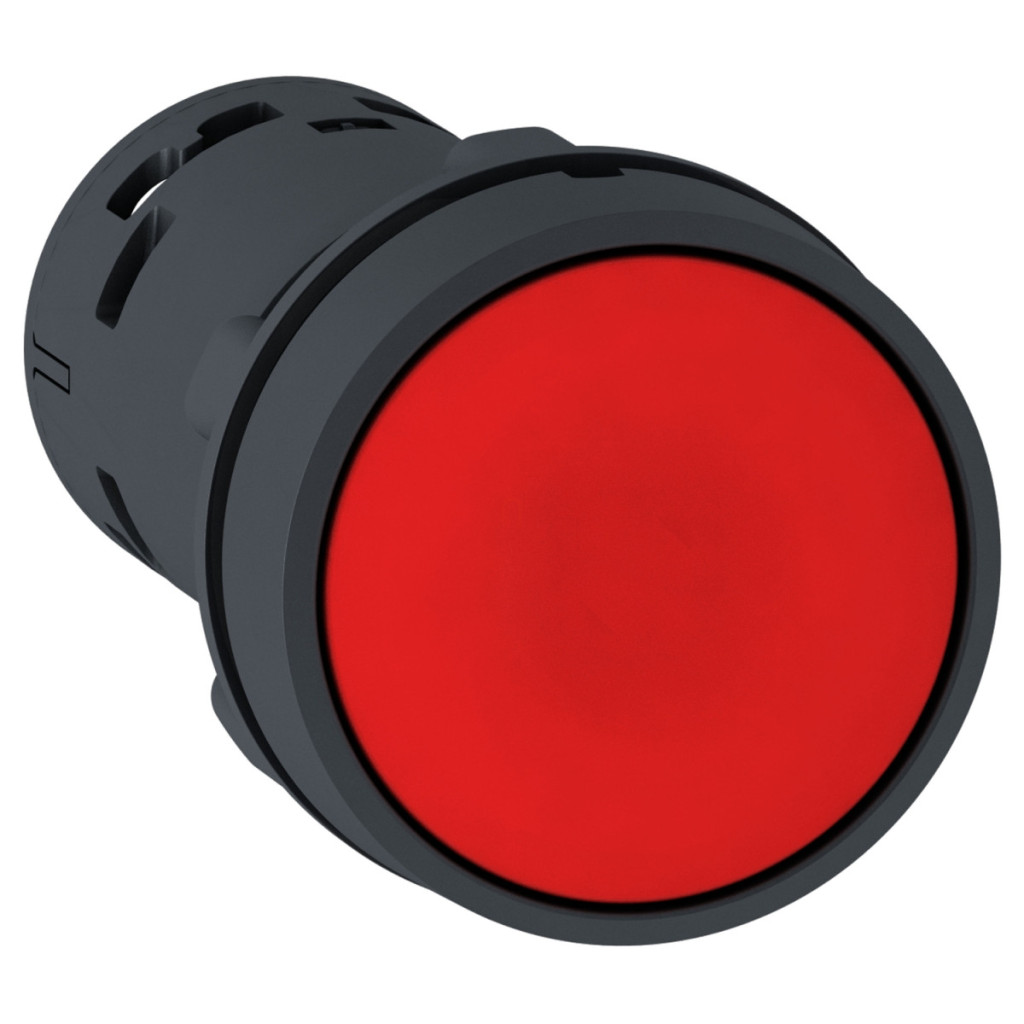

Butonul monolitic XB7NA45 din gama Harmony XB7 de la Schneider Electric este o alegere excelentă pentru mediile industriale în care sunt necesare fiabilitate și durabilitate. Acest buton cu diametrul de 22 mm, de culoare roșie, cu revenire prin arc, este ideal pentru instalarea în panouri de control, dulapuri de comutație sau orice sistem de automatizare industrială. Harmony XB7NA45 este un buton roșu, nemarcat, încastrat, cu un contact normal deschis (NO) și unul normal închis (NC). Produsul este încorporat într-o carcasă din plastic de înaltă calitate, care asigură o durată lungă de viață și o funcționare fiabilă chiar și în medii industriale dure. Gradul de protecție IP65 oferă o protecție adecvată împotriva prafului și jeturilor de apă pe panoul frontal, în timp ce panoul din spate are protecție IP20 în conformitate cu IEC 60529. Această protecție excelentă permite utilizarea butonului în medii în care poate fi prezentă umezeala sau praful. Butonul Schneider Electric XB7NA45 poate efectua 1 milion de cicluri de comutare, ceea ce înseamnă o durabilitate mecanică remarcabilă. Durata sa de viață electrică este, de asemenea, remarcabilă, garantând 1 milion de cicluri în diverse condiții de încărcare. Fiabilitatea ridicată a produsului este demonstrată și de valoarea de fiabilitate electrică de Λ <= 10^(-6) la 17 V, 5 mA, în conformitate cu standardul IEC 60947-5-4. Funcția de deschidere pozitivă cu contact NC, în conformitate cu IEC 60947-5-1 Anexa K, oferă siguranță suplimentară pentru aplicații critice. Butonul este echipat cu contacte cu întrerupere lentă, ceea ce crește fiabilitatea comutării. Instalarea și cablarea sunt extrem de simple datorită bornelor cu șurub compatibile cu diferite dimensiuni de cablu: max. 2 x 1,5 mm² cu papuci de cablu sau 1 x 0,34...2 x 2,5 mm² fără papuci de cablu, în conformitate cu IEC 60947-1. Produsul se montează într-o gaură cu diametrul de 22,5 mm (cu o toleranță de 22,3 +0,4/0 mm) și este compatibil cu panouri de montare din metal (1-6 mm) și plastic (2-6 mm) de diferite grosimi. Cuplul de strângere ideal pentru piulița de montare este între 2 și 2,4 Nm. Cuplul de strângere al șuruburilor conectorului este de 0,8-1,2 Nm, iar acestea pot fi utilizate cu diferite tipuri de șurubelnițe (JIS nr. 1 Phillips, Philips nr. 1, Pozidriv nr. 1 și plate de 4 mm și 5,5 mm). Butonul Schneider Electric XB7NA45 este conform cu numeroase standarde și certificări internaționale, inclusiv IEC 60947-5-1, IEC 60947-1, CSA C22.2 nr. 14, UL 508, JIS C8201-5-1 și JIS C8201-1, și are certificări CCC și GOST. Produsul are o rezistență excepțională la vibrații (5 gn, f=2-500 Hz) și șocuri (50 gn până la 11 ms sau 30 gn până la 18 ms) în conformitate cu standardele IEC 60068-2-6 și IEC 60068-2-27. Acest design robust asigură o funcționare fiabilă chiar și în cele mai dure medii industriale, unde vibrațiile și impactul mecanic sunt frecvente.
Schneider Electric Harmony XB7 - Date tehnice XB7NA45
Informații generale
Tipul produsului: Buton monolitic
Familia de produse: Harmony XB7
Denumire scurtă: XB7
Număr articol: XB7NA45
Descrierea dispozitivului: Produs monolitic
Caracteristici fizice
Culoare: Roșu
Formă: Rotundă
Tip acționare: Revenire cu arc
Profil acționare: Roșu, încastrat, nemarcat
Diametru de montare: 22 mm
Lățime totală (CAD): 29 mm
Înălțime totală (CAD): 29 mm Adâncime totală (CAD): 51,5 mm Caracteristici de protecție Protecție IP: IP65 (placă frontală), IP20 (placă posterioară) conform IEC 60529 Tip carcasă: Tip 12, tip 3
Caracteristici electrice
Tipul și compoziția contactului: 1 NO + 1 NC
Tensiune nominală de izolație: 250 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 4 kV conform IEC 60947-1
Curent nominal de funcționare: 0,1 A la 250 V DC-13, R300; 0,22 A la 125 V DC-13, R300; 0,3 A la 240 V AC-14, D300; 0,6 A pentru 120 V CA-14, D300 conform IEC 60947-5-1
Protecție la scurtcircuit: siguranță de tip 4 A gG conform IEC 60947-5-1
Fiabilitate electrică: Λ <= 10exp(-6) 17 V, 5 mA conform IEC 60947-5-4
Conectare
Terminale: cleme cu șurub, <= 2 x 1,5 mm² papuci de cablu conform IEC 60947-1
Terminale cu șurub, 1 x 0,34...2 x 2,5 mm² fără papuci de cablu conform IEC 60947-1
Descrierea terminalelor ISO n°1: (13-14)NO, (21-22)NC
Durabilitate
Durată de viață mecanică: 1.000.000 de cicluri
Durată de viață electrică: 1.000.000 de cicluri în diverse condiții de încărcare
Instalare
Montarea dispozitivului: Diametru orificiu de montare: 22,5 mm, 22,3 +0,4/0 conform IEC 60947-1
Distanță de montare: >= 30 x 40 mm (panou de montare) metal - grosime: 1…6 mm
>= 30 x 40 mm (panou de montare) plastic - grosime: 2…6 mm
Metoda de montare: Piuliță de montare sub cap: 2…2,4 N.m
Cuplu de strângere: 0,8…1,2 N.m conform IEC 60947-1
Condiții de mediu
Tratament de protecție: TH
Temperatura ambiantă pentru depozitare: -40…70 °C
Temperatura ambiantă pentru funcționare: -25…70 °C
Categorie de supratensiune: Clasa II conform IEC 61140
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6 Rezistență la impact: 50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27p>
30 gn (durată = 18 ms) pentru accelerație semionduală conform IEC 60068-2-27
Standarde și certificări
Standarde: CSA C22.2 Nr. 14, UL 508, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-1, JIS C8201-1
Certificări de produs: CCC, GOST
