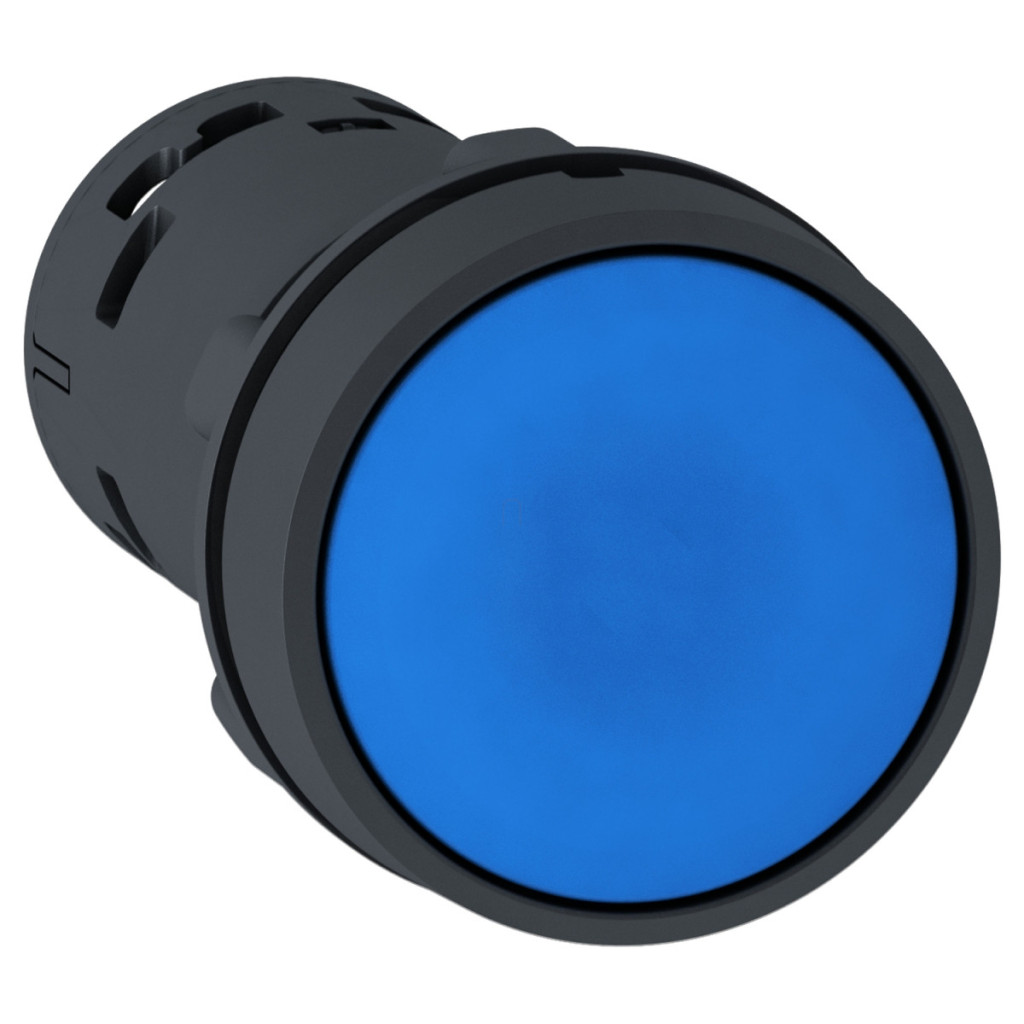

Schneider Electric Harmony XB7NA65 este un buton monolitic de calitate superioară, ideal pentru utilizarea în medii industriale. Acest buton albastru, fără marcaje, face parte din populara familie de produse Harmony XB7, cunoscută pentru fiabilitatea și durabilitatea sa în aplicații de automatizare și control. Produsul are un diametru standard de montare de 22 mm, ceea ce îl face ușor de instalat pe majoritatea panourilor de control industriale. O caracteristică specială a butonului XB7NA65 este funcționarea cu revenire prin arc, care asigură revenirea automată a butonului la poziția normală atunci când presiunea este eliberată. Butonul albastru, încastrat, oferă un aspect estetic și o utilizare ergonomică, fiind în același timp foarte vizibil în mediile industriale. Comutatorul are 1 contact NO (normal deschis) și 1 contact NC (normal închis), ceea ce îl face versatil pentru o varietate de sarcini de control. Configurația contactelor este (21-22)NC și (13-14)NO, care respectă sistemul standard de marcare al Schneider Electric. Comutatorul cu buton XB7NA65 are un nivel excelent de protecție: panoul frontal are protecție IP65, ceea ce îl face rezistent la praf și jeturi de apă, în timp ce panoul din spate are protecție IP20. Această protecție dublă îl face deosebit de potrivit pentru utilizarea în medii în care umiditatea sau praful pot fi o problemă. Produsul se conectează folosind terminale cu șurub compatibile cu capete de cablu de 2 x 1,5 mm² sau capete de cablu de 1 x 0,34...2 x 2,5 mm², în conformitate cu standardul IEC 60947-1. Butonul Harmony XB7NA65 are caracteristici electrice remarcabile. Tensiunea nominală de izolație este de 250 V (la gradul de poluare 3), iar tensiunea nominală de rezistență la impulsuri este de 4 kV, conform IEC 60947-1. Valorile nominale ale curentului de funcționare pentru diferite categorii de sarcină sunt: 0,1 A la 250 V în categoria DC-13, 0,22 A la 125 V în categoria DC-13, 0,3 A la 240 V în categoria AC-14 și 0,6 A la 120 V în categoria AC-14. Protecția împotriva scurtcircuitelor poate fi asigurată de o siguranță de tip gG de 4 A. Durata de viață mecanică a butonului este impresionantă: 1.000.000 de cicluri, ceea ce înseamnă o durabilitate excepțională chiar și în condiții de utilizare intensivă. Durata de viață electrică este, de asemenea, de 1.000.000 de cicluri în diverse condiții de încărcare, de exemplu în categoria DC-13 la 0,3 A și 24 V sau în categoria AC-15 la 0,09 A și 240 V. Fiabilitatea produsului este indicată de factorul său de fiabilitate electrică (λ) care este mai mic sau egal cu 10^(-6) la 17 V și 5 mA, conform IEC 60947-5-4.
Schneider Electric Harmony XB7 - Date tehnice XB7NA65
Caracteristici generale
Familia de produse: Harmony XB7
Tipul produsului: Buton apăsat
Denumirea scurtă a produsului: XB7
Diametru de montare: 22 mm
Grad de protecție: IP20 (spate), IP65 (panou frontal) conform IEC 60529
Forma capului unității de semnalizare: Rotundă
Tip actuator: Revenire cu arc
Profil actuator: Albastru, încastrat, nemarcat
Tip și compoziție contact: 1 NO + 1 NC
Conexiuni - terminale: Terminal cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
Terminal cu șurub: 1 x 0,34...2 x 2,5 mm² fără capăt de cablu conform IEC 60947-1
Dimensiuni și montare
Lățime totală: 29 mm Înălțime totală: 29 mm Adâncime totală: 51,5 mm Descrierea terminalelor ISO n°1: (21-22)NC, (13-14)NO
Fixarea dispozitivului: Gaură de montare - diametru: 22,5 mm (22,3 +0,4/0) conform IEC 60947-1
Centru de montare: >= 30 x 40 mm (placă de montare) metal - grosime: 1...6 mm
Centru de montare: >= 30 x 40 mm (placă de montare) plastic - grosime: 2...6 mm
Metodă de montare: Piuliță de montare sub cap: 2...2,4 N.m
Caracteristici electrice
Funcționare contact: Întrerupere lentă
Deschidere pozitivă: Contact NC conform IEC 60947-5-1 Anexa K
Durată de viață mecanică: 1.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Protecție la scurtcircuit: Siguranță de tip gG de 4 A conform IEC 60947-5-1
Tensiune nominală de izolație [Ui]: 250 V (grad de poluare 3) conform IEC 60947-1
[Uimp] tensiune nominală de impuls: 4 kV conform IEC 60947-1
[Ie] curent nominal de funcționare: 0,1 A la 250 V, DC-13, R300 conform IEC 60947-5-1
0,22 A la 125 V, DC-13, R300 conform IEC 60947-5-1
0,3 A la 240 V, AC-14, D300 conform IEC 60947-5-1
0,6 A la 120 V, AC-14, D300 conform IEC 60947-5-1
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă în timpul depozitării: -40...70 °C
Temperatura ambiantă în timpul funcționării: -25...70 °C
Categorie de supratensiune: Clasa II conform IEC 61140
Tip carcasă: Tip 12, Tip 3
Conformități și certificări
Standarde: CSA C22.2 Nr. 14, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, UL 508, JIS C8201-1
Certificări de produs: CCC, GOST
Rezistență
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 50 gn (durată = 11 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
