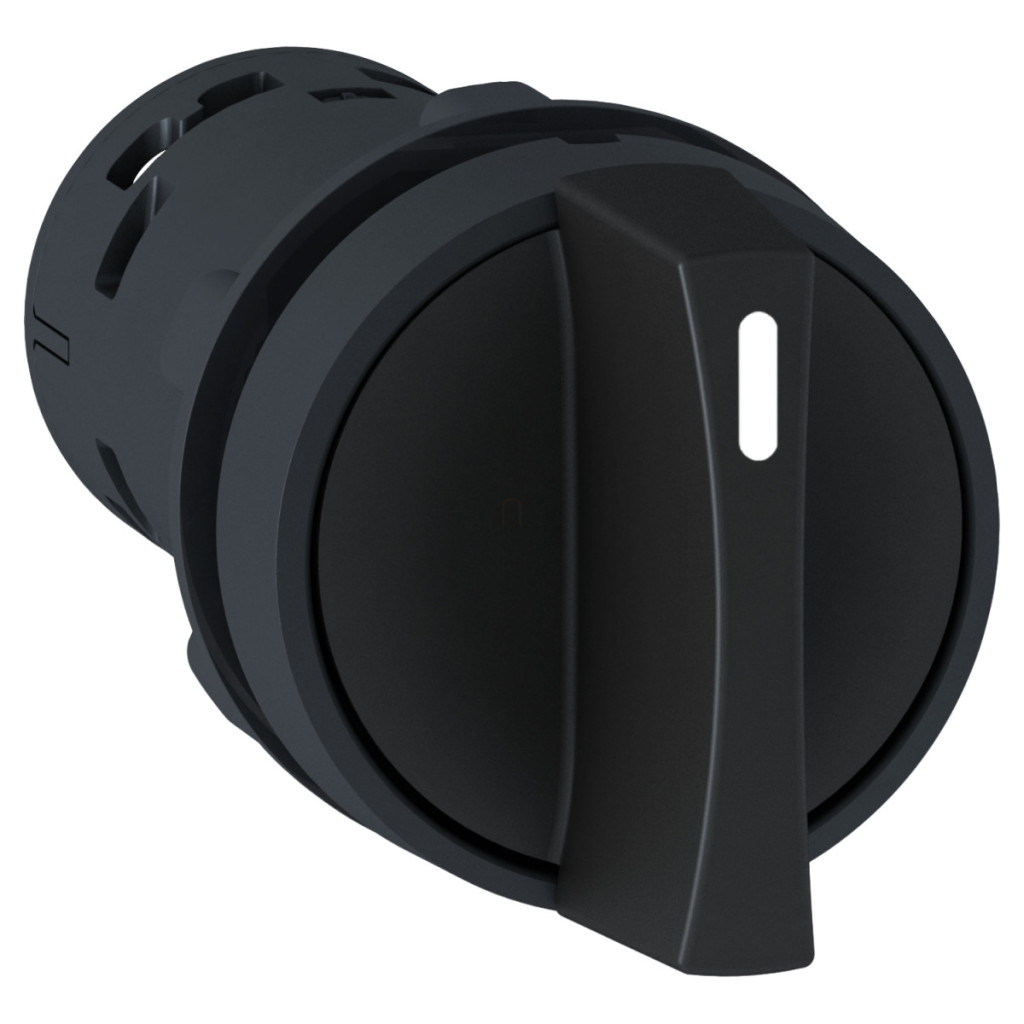

Gama de produse Schneider Electric Harmony XB7 Comutatorul selector monolitic XB7ND21 este un dispozitiv de comutare industrial profesional care asigură o funcționare fiabilă în diverse aplicații de control. Acest comutator negru cu diametrul de 22 mm și mâner standard este proiectat să rămână în poziție, ceea ce înseamnă că rămâne în poziția de comutare după operare până când îl resetați. Comutatorul selector Harmony XB7ND21 are două poziții, între care se poate comuta cu o rotire de 90°. Comutatorul este echipat cu 1 contact NO (normal deschis), care este potrivit pentru diverse sarcini de control. Capul de control rotund este fabricat cu un mâner negru standard, care asigură o utilizare ergonomică. Produsul are un grad de protecție IP remarcabil: panoul frontal oferă protecție IP65, ceea ce înseamnă că este protejat împotriva prafului și jeturilor de apă, în timp ce panoul din spate are protecție IP20 în conformitate cu standardul IEC 60529. Analizând detaliile tehnice, dimensiunile generale ale comutatorului sunt importante din perspectiva designului: acesta are o lățime și o înălțime de 29 mm, cu o adâncime totală de 68,5 mm. Pentru montarea dispozitivului, trebuie să se realizeze o gaură cu un diametru de 22,5 mm (cu o toleranță de 22,3 mm +0,4/0 mm) în conformitate cu standardul IEC 60947-1. Spațiul minim necesar pentru montare este de 30 x 40 mm, iar comutatorul poate fi montat pe panouri de diferite grosimi: 1-6 mm pentru panouri metalice și 2-6 mm pentru panouri din plastic. Cuplul necesar pentru montare este de 2-2,4 Nm. În ceea ce privește caracteristicile electrice, XB7ND21 are valori excelente. Tensiunea nominală de izolare este de 250 V (la gradul de poluare 3), iar tensiunea nominală de impuls este de 4 kV conform IEC 60947-1. Curentul nominal de funcționare poate varia foarte mult în funcție de aplicație: 0,1 A la 250 V sau 0,22 A la 125 V pentru DC-13 și 0,3 A la 240 V sau 0,6 A la 120 V pentru AC-14, în conformitate cu IEC 60947-5-1. Durata de viață electrică este remarcabilă, rezistând la până la 1.000.000 de cicluri de comutare în diverse condiții de încărcare. Comutatorul are o fiabilitate excelentă, cu o valoare de fiabilitate electrică de Λ < 10exp(-6) la 17 V și 5 mA, în conformitate cu IEC 60947-5-4. Produsul oferă opțiuni flexibile de conectare cu terminale cu șurub compatibile cu diverse configurații de capete de cablu. Conectorii acceptă fire cu o secțiune transversală de până la 2 x 1,5 mm² cu manșoane sau 1 x 0,34...2 x 2,5 mm² fără manșoane. Cuplul de strângere al șuruburilor este de 0,8-1,2 Nm, iar acestea pot fi utilizate cu diferite tipuri de șurubelnițe, inclusiv cu cap cruciform (JIS nr. 1, Phillips nr. 1, Pozidriv nr. 1) și plat (Ø 4 mm, Ø 5,5 mm). Comutatorul selector este protejat împotriva scurtcircuitelor de o siguranță de tip gG de 4 A, în conformitate cu IEC 60947-5-1.
Specificații tehnice Harmony XB7ND21
Caracteristici cheie
Familia de produse: Harmony XB7
Tipul produsului: Comutator selector
Denumirea scurtă a dispozitivului: XB7
Diametru de montare: 22 mm
Grad de protecție IP: IP20 (spate), IP65 (panou frontal) conform standardului IEC 60529
Forma capului unității de semnalizare: Rotundă
Tipul actuatorului: fix (poziție fixă)
Profilul actuatorului: Mâner standard negru
Informații privind poziția actuatorului: 2 poziții 90°
Tipul și compoziția contactului: 1 NO
Deschidere pozitivă: Niciuna
Date suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 68,5 mm
Descrierea terminalului ISO n°1: (13-14)NO
Montarea dispozitivului: Gaură de montare - diametru: 22,5 mm 22,3 +0,4/0 conform IEC 60947-1
Centru de montare: >= 30 x 40 mm (panou de montare) metal - grosime: 1…6 mm
>= 30 x 40 mm (panou de montare) plastic - grosime: 2…6 mm
Metoda de montare: Piuliță de montare: 2…2,4 N.m
Funcționare contact: Întrerupere lentă
Durată de viață mecanică: 300.000 de cicluri
Conexiuni - terminale: Terminale cu șurub, <= 2 x 1,5 mm² cu manșoane conform IEC 60947-1
Terminale cu șurub, 1 x 0,34...2 x 2,5 mm² fără manșoane conform IEC 60947-1
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Formă cap șurub: Cruciformă compatibilă cu șurubelnița JIS nr. 1
Cruciformă compatibilă cu șurubelnița Philips nr. 1
Cruciformă compatibilă cu șurubelnița Pozidriv nr. 1
Cu fantă compatibilă cu șurubelnița plată Ø 4 mm
Date electrice
Protecție la scurtcircuit: siguranță de tip gG de 4 A conform IEC 60947-5-1
[Ui] tensiune nominală de izolare: 250 V (grad de poluare 3) conform IEC 60947-1
[Uimp] tensiune nominală de impuls rezistentă: 4 kV conform IEC 60947-1
[Ie] curent nominal de funcționare: 0,1 A la 250 V, DC-13, R300 conform IEC 60947-5-1
0,22 A la 125 V, DC-13, R300 conform IEC 60947-5-1
0,3 A la 240 V, AC-14, D300 conform IEC 60947-5-1
0,6 A la 120 V, AC-14, D300 conform IEC 60947-5-1
Durată de viață electrică: 1.000.000 de cicluri, DC-13, 0,3 A la 24 V, frecvență de funcționare <216.000 cicluri/minut, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
1.000.000 de cicluri, AC-15, 0,03 A la 230 V, frecvență de funcționare <216.000 cicluri/minut, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
1.000.000 cicluri, AC-15, 0,09 A la 240 V, frecvență de funcționare <108.000 cicluri/minut, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C.
Fiabilitate electrică: Λ < 10exp(-6) la 17 V și 5 mA conform IEC 60947-5-4
Date de mediu
Clasă de protecție: TH
Temperatura ambiantă în timpul depozitării: -40 până la 70 °C
Temperatura ambiantă în timpul funcționării: -25…70 °C
Protecție împotriva șocurilor electrice: Clasa II conform IEC 61140
Tip carcasă: Tip 12, Tip 3
Standarde: CSA C22.2 Nr. 14, UL 508, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-1, JIS C8201-1
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
