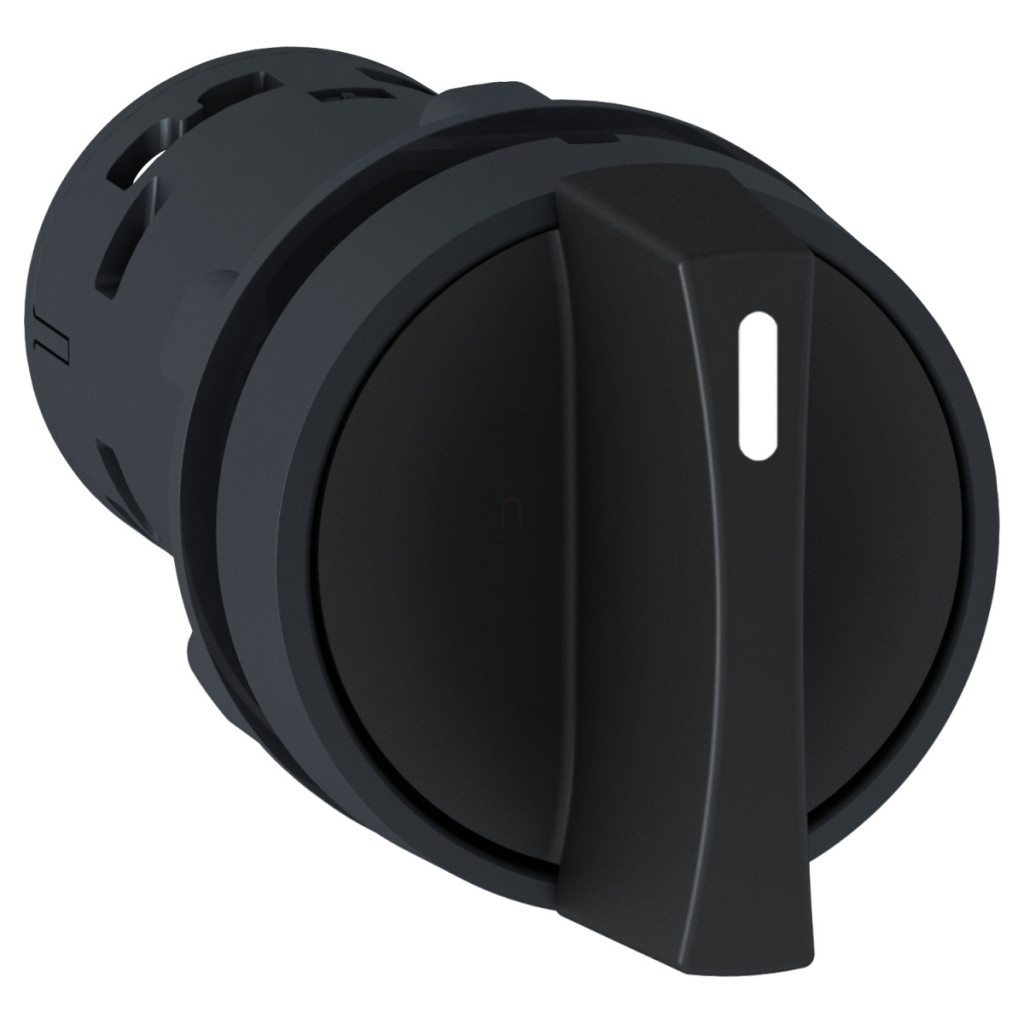

Comutatorul selector Schneider Electric Harmony XB7ND25 este o componentă fiabilă a sistemelor moderne de control industrial, concepută pentru a fi utilizată într-o varietate de medii industriale. Acest comutator selector monolitic, negru, cu carcasă din plastic, are un diametru standard de instalare de 22 mm, ceea ce asigură conformitatea cu standardele industriale și compatibilitatea cu majoritatea panourilor de control. Comutatorul selector este proiectat ca un tip fix, cu două poziții și un interval de rotație de 90 de grade între ele. Acest design este ideal pentru aplicații în care este necesară comutarea între două stări, cum ar fi funcțiile de pornire/oprire, comutarea modului sau alte sarcini de control cu două stări. Maneta standard neagră este proiectată ergonomic, este clar vizibilă și ușor de utilizat chiar și atunci când se poartă mănuși industriale. Configurația contactului produsului este 1 NO + 1 NC (un contact normal deschis și unul normal închis), ceea ce permite utilizarea universală în diverse circuite de control. Deschiderea pozitivă în conformitate cu anexa K a IEC 60947-5-1 garantează o funcționare fiabilă chiar și în aplicații de siguranță. Partea frontală a comutatorului Harmony XB7ND25 are un grad de protecție IP65, care oferă protecție împotriva prafului și a apei, în timp ce partea din spate are un grad de protecție IP20. Această protecție dublă permite utilizarea comutatorului în medii în care pot apărea praf, umiditate sau stropi de apă, în timp ce punctele de comutare sunt protejate în mod adecvat. Comutatorul este conectat folosind terminale cu șuruburi potrivite pentru ferule de 2 x 1,5 mm² sau 1 x 0,34...2 x 2,5 mm² fără ferule. Șuruburile de conectare pot fi strânse cu un cuplu de 0,8-1,2 Nm și sunt compatibile cu mai multe tipuri de șurubelnițe (cap cruciform JIS nr. 1, Philips nr. 1, Pozidriv nr. 1 și plate de 4 mm și 5,5 mm). Comutatorul are o durată de viață remarcabilă: durata de viață mecanică este de 300.000 de cicluri de comutare, iar durata de viață electrică este de până la 1.000.000 de cicluri în diferite categorii de sarcină. În ceea ce privește curentul de funcționare, poate fi încărcat cu 0,1 A la 250 V sau 0,22 A la 125 V în categoria DC-13 și 0,3 A la 240 V sau 0,6 A la 120 V în categoria AC-14. Comutatorul este protejat împotriva scurtcircuitelor de o siguranță de tip gG de 4 A. Produsul are o fiabilitate electrică excelentă, cu un factor de fiabilitate electrică de Λ < 10^(-6) la 17 V și 5 mA. Tensiunea nominală de izolare este de 250 V (grad de poluare 3), iar tensiunea nominală de impuls este de 4 kV, conform IEC 60947-1. Comutatorul poate fi utilizat într-un interval larg de temperaturi: temperatură de depozitare -40...+70 °C, temperatură de funcționare -25...+70 °C. Produsul aparține clasei II (izolație dublă) și este conform cu IEC 61140.
Schneider Electric Harmony XB7 - XB7ND25 - date tehnice comutator selector
Caracteristici generale
Familia de produse: Harmony XB7
Tipul produsului: Comutator selector
Denumirea scurtă a produsului: XB7
Diametru de instalare: 22 mm
Nivel de protecție: IP20 (spate), IP65 (panou frontal) conform IEC 60529
Formă indicator: Rotundă
Tip operator: Fix
Profil operator: Pârghie standard neagră
Informații privind poziția operatorului: 2 poziții, 90° Tip și compoziție contact: 1 NO + 1 NC Deschidere pozitivă: Da, conform IEC 60947-5-1 Anexa K Dimensiuni Lățime totală: 29 mm Înălțime totală: 29 mm Adâncime totală: 68,5 mm Instalare și conectare Descrierea terminalelor ISO n°1: (13-14)NO, (21-22)NC Fixarea dispozitivului Gaură de montare - diametru: 22,5 mm, 22,3 +0,4/0 mm conform IEC 60947-1
Centru de montare: >= 30 x 40 mm (panou de montare) metal - grosime: 1...6 mm, >= 30 x 40 mm (panou de montare) plastic - grosime: 2...6 mm
Metodă de montare: Piuliță de montare: 2...2,4 N.m Funcționare contact: Întrerupere lentă Durată de viață mecanică: 300.000 de cicluri Conexiuni - terminale: Terminale cu șurub, <= 2 x 1,5 mm² cu manșoane conform IEC 60947-1, Terminale cu șurub, 1 x 0,34...2 x 2,5 mm² fără manșoane conform IEC 60947-1
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Caracteristici electrice
Protecție la scurtcircuit: siguranță de tip 4 A gG conform IEC 60947-5-1
Tensiune nominală de izolare: 250 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 4 kV conform IEC 60947-1
Curent nominal de funcționare: 0,1 A la 250 V, DC-13, R300 conform IEC 60947-5-1, 0,22 A la 125 V, DC-13, R300 conform IEC 60947-5-1, 0,3 A la 240 V, AC-14, D300 conform IEC 60947-5-1, 0,6 A la 120 V, AC-14, D300 conform IEC 60947-5-1
Durată de viață electrică: 1.000.000 de cicluri, DC-13, 0,3 A la 24 V, viteză de funcționare <216.000 cicluri/minut, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C, 1.000.000 cicluri, AC-15, 0,03 A la 230 V, viteză de funcționare <216.000 cicluri/minut, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C, 1.000.000 cicluri, AC-15, 0,09 A la 240 V, viteză de funcționare <108.000 cicluri/minut, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
Fiabilitate electrică: Λ < 10exp(-6) la 17 V și 5 mA conform IEC 60947-5-4
Caracteristici de mediu
Grad de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatura ambiantă de funcționare: -25...70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 61140
Tip carcasă: Tip 12, Tip 3
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27, 30 gn (durată = 18 ms) pentru accelerație semionduală conform IEC 60068-2-27
Standarde și reglementări
Produsul este conform cu următoarele standarde: JIS C8201-5-1, IEC 60947-1, UL 508, CSA C22.2 nr. 14, IEC 60947-5-1, JIS C8201-1.
