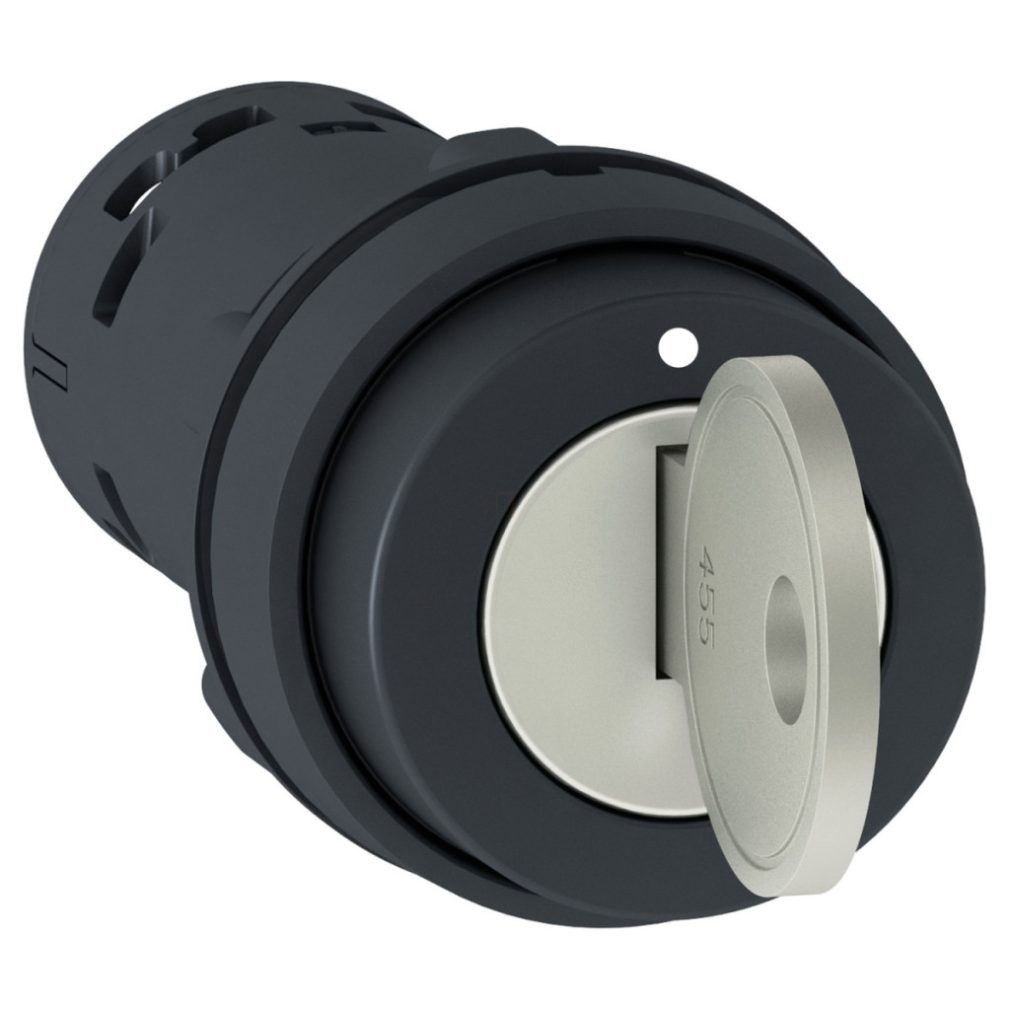

Comutatorul selector monolitic XB7NG21 din seria Harmony XB7 de la Schneider Electric este soluția ideală pentru panouri de control industriale și comenzi pentru mașini. Acest dispozitiv cu diametrul de 22 mm și carcasă din plastic negru este dotat cu un comutator cu cheie cu două poziții, oferind securitate sporită și restricționarea accesului pentru aplicații critice. Dispozitivul XB7NG21 utilizează tehnologia comutatorului cu cheie de tip 455, care poate fi îndepărtată numai în poziția din stânga. Comanda cu cheie oferă protecție împotriva comutării neautorizate, fiind ideală pentru utilizarea în locuri în care numai personalul autorizat poate modifica starea de funcționare a echipamentului. Comutatorul are o funcție de blocare, ceea ce înseamnă că rămâne în poziția selectată după acționare. Comutatorul poate fi setat în două poziții cu o rotație de 90° și are 1 contact NO (normal deschis). Harmony XB7NG21 are parametri electrici excelenți. Valorile curentului său de funcționare acoperă o gamă largă, de exemplu, în modul DC-13 0,1 A la 250 V sau 0,22 A la 125 V, iar în modul AC-14 0,3 A la 240 V sau 0,6 A la 120 V. Durata sa de viață electrică este impresionantă, ajungând până la 1.000.000 de cicluri de funcționare în diverse condiții de încărcare. Tensiunea nominală de izolație este de 250 V (pentru gradul de poluare 3), iar rezistența la tensiune de impuls este de 4 kV, conform IEC 60947-1. Protecția la scurtcircuit este asigurată de o siguranță de tip gG de 4 A. Caracteristicile mecanice ale produsului sunt, de asemenea, remarcabile. Are o durată de viață mecanică de 300.000 de cicluri de funcționare și este conectat cu terminale cu șuruburi adecvate pentru acceptarea firelor cu o secțiune transversală maximă de 2 x 1,5 mm² cu manșoane sau 1 x 0,34...2 x 2,5 mm². Designul capului șurubului este compatibil cu mai multe tipuri de șurubelnițe (JIS nr. 1, Philips nr. 1, Pozidriv nr. 1 și plate de 4 mm și 5,5 mm). Cuplul de strângere al piuliței de fixare este de 2-2,4 Nm, în timp ce cuplul de strângere recomandat al terminalelor este de 0,8-1,2 Nm. Comutatorul Schneider Electric Harmony XB7NG21 are un grad de protecție împotriva mediului de IP65 în partea din față și IP20 în partea din spate, în conformitate cu IEC 60529. Intervalul său de temperatură de funcționare este de la -25 °C la +70 °C, în timp ce temperatura de depozitare poate fi între -40 °C și +70 °C. Dispozitivul este conform cu standardele IEC 60947-1, IEC 60947-5-1, UL 508, JIS C8201-5-1, CSA C22.2 nr. 14 și JIS C8201-1. Rezistența sa la vibrații este de 5 gn (f= 2...500 Hz), iar rezistența la șocuri este de 30-50 gn, în funcție de condițiile de testare aplicate.
Schneider Electric Harmony XB7 - Date tehnice XB7NG21
Caracteristici principale
Familia de produse: Harmony XB7
Tipul produsului: Comutator selector
Denumirea scurtă a dispozitivului: XB7
Diametru de montare: 22 mm
Grad de protecție IP: IP20 (spate) conform IEC 60529
IP65 (panou frontal) conform IEC 60529
Caracteristici de funcționare
Forma capului unității de semnalizare: Rotundă
Tip de funcționare: Permanentă
Informații privind poziția de funcționare: 2 poziții 90°
Tip cheie: cheie 455
Poziție extragere cheie: partea stângă
Tip și compoziție contact: 1 NO
Deschidere pozitivă: Niciuna
Dimensiuni și montare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 83 mm
Descrierea terminalului ISO n°1 (13-14)NO
Montarea dispozitivului: Gaură de montare - diametru: 22,5 mm 22,3 +0,4/0 conform IEC 60947-1
Centru de montare: >= 30 x 40 mm (panou de montare) metal - grosime: 1…6 mm
>= 30 x 40 mm (panou de susținere) plastic - grosime: 2…6 mm
Metodă de fixare: Piuliță de fixare: 2…2,4 N.m
Caracteristici electrice
Funcționare contact: Întrerupere lentă
Conexiuni - terminale: Terminale cu șurub, <= 2 x 1,5 mm² cu manșoane conform IEC 60947-1
Terminale cu șurub, 1 x 0,34...2 x 2,5 mm² fără manșoane conform IEC 60947-1
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Formă cap șurub: Compatibilă cu șurubelnița JIS nr. 1
Compatibilă cu șurubelnița Philips nr. 1
Compatibilă cu șurubelnița Pozidriv nr. 1
Compatibilă cu șurubelnița plată Ø 4 mm
Compatibil cu șurubelniță plată Ø 5,5 mm
Protecție la scurtcircuit: siguranță cartuș 4 A tip gG conform IEC 60947-5-1
[Ui] tensiune nominală de izolație: 250 V (grad de poluare 3) conform IEC 60947-1
[Uimp] tensiune nominală de impuls rezistentă: 4 kV conform IEC 60947-1
Caracteristici de performanță
[Ie] curent nominal de funcționare: 0,1 A la 250 V, DC-13, R300 conform IEC 60947-5-1
0,22 A la 125 V, DC-13, R300 conform IEC 60947-5-1
0,3 A la 240 V, AC-14, D300 conform IEC 60947-5-1
0,6 A la 120 V, AC-14, D300 conform IEC 60947-5-1
Durată de viață mecanică: 300.000 de cicluri
Durată de viață electrică: 1.000.000 de cicluri, DC-13, 0,3 A la 24 V, viteză de funcționare <216.000 cicluri/minut, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
1.000.000 de cicluri, AC-15, 0,03 A la 230 V, viteză de funcționare <216.000 cicluri/minut, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
1.000.000 cicluri, AC-15, 0,09 A la 240 V, viteză de funcționare <108.000 cicluri/minut, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
Fiabilitate electrică: Λ < 10^(-6) la 17 V și 5 mA conform IEC 60947-5-4
Caracteristici de mediu
Grad de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40…70 °C
Temperatura aerului ambiant pentru funcționare: -25…70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 61140
Tip carcasă: Tip 12, Tip 3
Standarde: IEC 60947-1, IEC 60947-5-1, UL 508, JIS C8201-5-1, CSA C22.2 Nr. 14, JIS C8201-1 Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6 Rezistență la impact: 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
