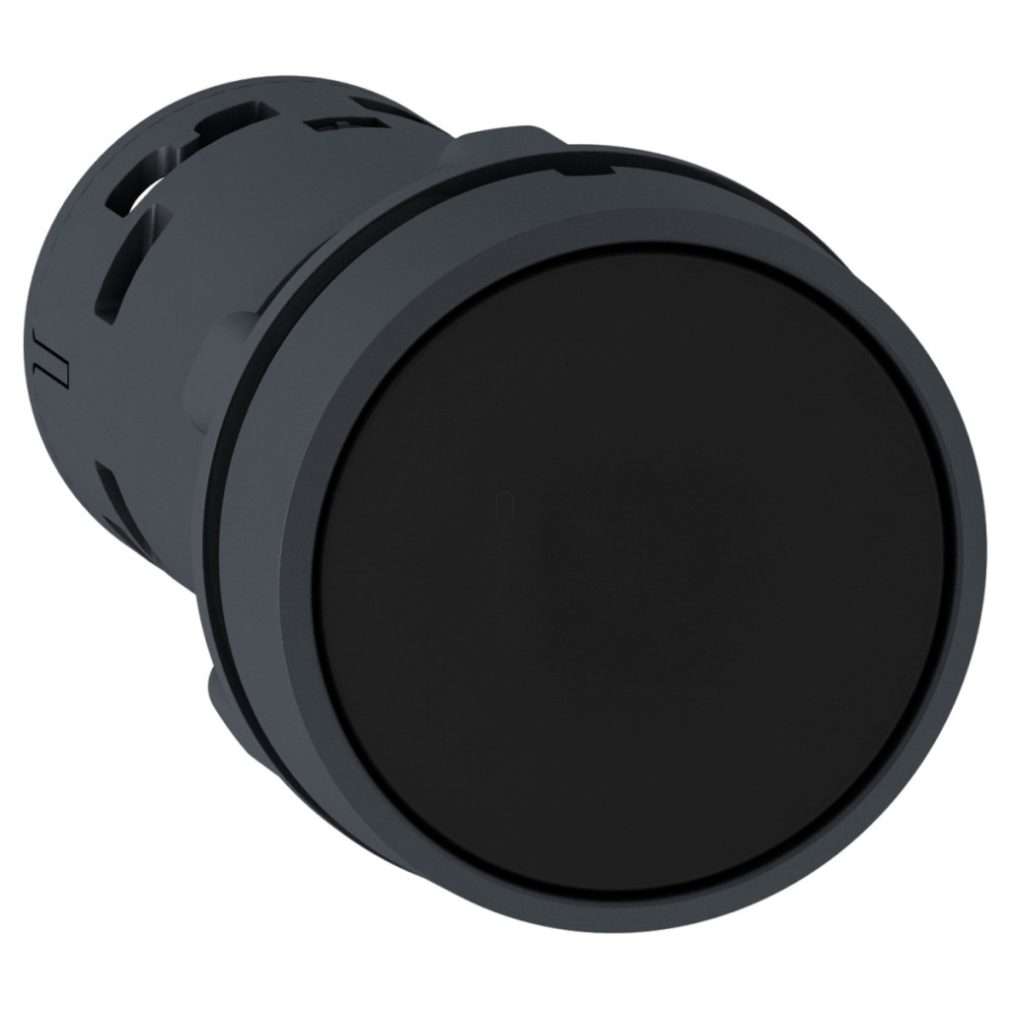

Schneider Electric Harmony XB7NH21 este un buton profesional negru, montat încastrat, conceput pentru utilizare în medii industriale și panouri de control. Acest buton rotund cu un diametru de montare de 22 mm este deosebit de popular în sistemele de automatizare și control industrial, unde sunt necesare elemente de comutare fiabile și durabile. Butonul XB7NH21 face parte din familia de produse Harmony XB7, una dintre cele mai cunoscute serii de dispozitive de control de înaltă calitate ale Schneider Electric. Designul monolitic și principiul de funcționare push-to-release asigură o funcționare fiabilă chiar și în cele mai exigente medii industriale. Produsul are 1 contact NO (normal deschis), ceea ce permite o utilizare flexibilă în diverse sarcini de control. Suprafața de control neagră, încastrată, nu este doar estetică, ci și practică, deoarece previne activarea accidentală. Din punct de vedere tehnic, butonul XB7NH21 are o serie de caracteristici demne de menționat. Are un grad de protecție IP65 pe panoul frontal, care oferă o rezistență excelentă la praf și umiditate, în timp ce panoul din spate are un grad de protecție IP20. Conexiunea se realizează cu borne cu șurub care pot acomoda cabluri cu o secțiune maximă de 2 x 1,5 mm² cu papuci de cablu sau 1 x 0,34...2 x 2,5 mm² fără papuci de cablu, în conformitate cu standardul IEC 60947-1. Produsul are o durată de viață mecanică de 300.000 de cicluri, ceea ce înseamnă o durabilitate remarcabilă chiar și în condiții de utilizare intensivă. Durata de viață electrică poate fi de până la 1.000.000 de cicluri de comutare în diverse condiții de încărcare, ceea ce confirmă calitatea și fiabilitatea excelente ale produsului. Butonul XB7NH21 este ușor de instalat și necesită un orificiu de montare cu un diametru de 22,5 mm (cu o toleranță de 22,3 +0,4/0 mm). Este fixat cu o piuliță situată sub cap, cu un cuplu de 2-2,4 Nm. Produsul poate fi utilizat pe panouri metalice (cu grosimea de 1-6 mm) sau panouri din plastic (cu grosimea de 2-6 mm). Pentru înșurubare sunt potrivite mai multe tipuri de șurubelnițe, inclusiv JIS nr. 1, Philips nr. 1, Pozidriv nr. 1, precum și șurubelnițe plate Ø 4 mm și Ø 5,5 mm. Parametrii electrici ai produsului includ o tensiune nominală de izolație (Ui) de 250 V și o rezistență nominală la tensiune de impuls (Uimp) de 4 kV. Poate fi utilizat în diverse condiții de funcționare, de exemplu în sisteme de 0,1 A 250 V DC-13 sau aplicații de 0,3 A 240 V AC-14.
Schneider Electric Harmony XB7 - Date tehnice XB7NH21
Caracteristici generale
Familia de produse: Harmony XB7
Tipul produsului: Buton apăsat
Denumirea scurtă a dispozitivului: XB7
Diametru de montare: 22 mm
Grad de protecție IP: IP20 (spate) conform IEC 60529, IP65 (față) conform IEC 60529
Caracteristici de funcționare
Forma capului unității de semnalizare: Rotundă
Tipul actuatorului: împingere și revenire prin presiune
Profilul actuatorului: Negru încastrat
Tipul și compoziția contactului: 1 NO
Funcționarea conexiunii: Întrerupere lentă
Deschidere pozitivă: Cu contact NC conform IEC 60947-5-1 Anexa K
Durată de viață mecanică: 300.000 de cicluri
Conexiune
Conexiuni - terminale: Cleme cu șurub, <= 2 x 1,5 mm² papuci de cablu conform IEC 60947-1
Terminale cu șurub, 1 x 0,34...2 x 2,5 mm² fără papuci de cablu conform IEC 60947-1
Descrierea terminalelor ISO n°1: (13-14)NO
Caracteristici electrice
Protecție la scurtcircuit: Siguranță de tip gG de 4 A conform IEC 60947-5-1
[Ui] tensiune nominală de izolație: 250 V (grad de poluare 3) conform IEC 60947-1
[Uimp] tensiune nominală de rezistență la impuls: 4 kV conform IEC 60947-1
[Ie] curent nominal de funcționare:
0,1 A la 250 V, DC-13, R300 conform IEC 60947-5-1
0,22 A la 125 V, DC-13, R300 conform IEC 60947-5-1
0,3 A la 240 V, AC-14, D300 conform IEC 60947-5-1
0,6 A la 120 V, AC-14, D300 conform IEC 60947-5-1
Durată de viață electrică:
1.000.000 de cicluri, DC-13, 0,3 A la 24 V, frecvență de funcționare <216.000 cicluri/minut, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
1.000.000 de cicluri, AC-15, 0,03 A la 230 V, frecvență de funcționare <216.000 cicluri/minut, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
1.000.000 cicluri, AC-15, 0,09 A la 240 V, frecvență de funcționare <108.000 cicluri/minut, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
Fiabilitate electrică: Λ <= 10exp(-6) la 17 V, 5 mA conform IEC 60947-5-4
Caracteristici mecanice
Lățime totală CAD: 29 mm Înălțime totală CAD: 29 mm Adâncime totală CAD: 51,5 mm Montarea dispozitivului: Gaură de montare - diametru: 22,5 mm 22,3 +0,4/0 conform IEC 60947-1
Centru de montare:
>= 30 x 40 mm (panou de montare) metal - grosime: 1...6 mm
>= 30 x 40 mm (panou de montare) plastic - grosime: 2...6 mm
Metodă de montare: Piuliță de montare sub cap: 2...2,4 N.m
Marcaj: Nemarcată
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Forma capului șurubului:
Compatibil cu șurubelnița JIS nr. 1
Compatibil cu șurubelnița Philips nr. 1
Compatibil cu șurubelnița Pozidriv nr. 1
Compatibil cu șurubelniță plată Ø 4 mm
Compatibil cu șurubelniță plată Ø 5,5 mm
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatura ambiantă de funcționare: -25...70 °C
Categorie de supratensiune: Clasa II conform IEC 61140
Tip carcasă: Tip 12, Tip 3
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri:
50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
Standarde și certificări
Standarde:
IEC 60947-1
IEC 60947-5-1
UL 508
CSA C22.2 Nr. 14
JIS C8201-5-1
JIS C8201-1
Certificări de produs:
GOST
CCC
