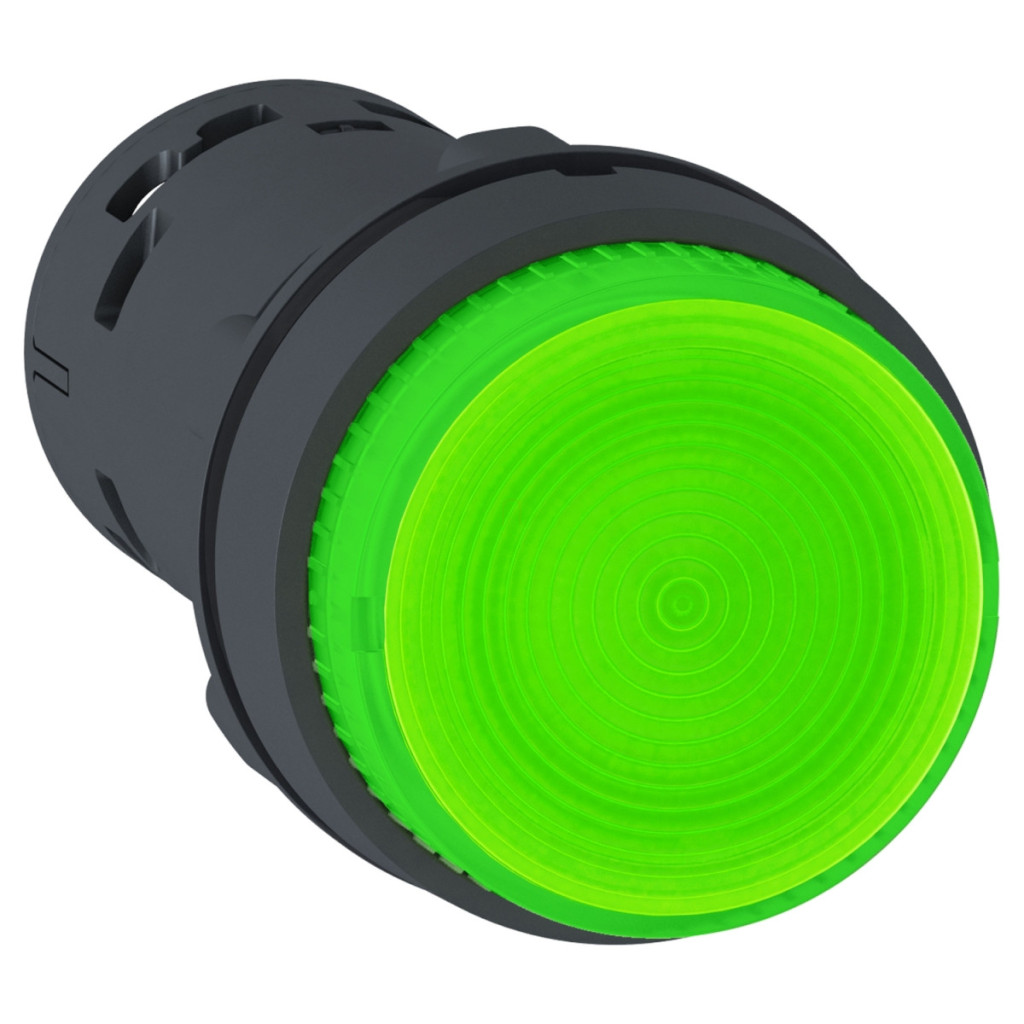

Butonul iluminat XB7NJ0361 din gama Harmony XB7 de la Schneider Electric este un element de control profesional, proiectat cu precizie, care oferă soluția perfectă pentru panourile și consolele de control utilizate în medii industriale. Acest model de culoare verde, cu blocare, are o tensiune de alimentare de 230 V c.a. și este proiectat cu o configurație de contact 1NO (unul normal deschis). Produsul are un design monolitic și dimensiuni compacte: suprafața frontală este de numai 29 mm × 29 mm, iar adâncimea de instalare este de 57,5 mm. Se potrivește într-un orificiu de montare standard de 22 mm, fiind compatibil cu cele mai comune aplicații industriale și panouri de control. Capul este rotund, verde, ridicat și nemarcat. Tipul de funcționare este apăsare și apăsare pentru eliberare, ceea ce asigură o manipulare intuitivă. Butonul XB7NJ0361 are parametri tehnici excepționali: tensiune de izolație de 250 V (la gradul de poluare 3) în conformitate cu IEC 60947-1 și rezistență la tensiune de impuls nominală de 4 kV. Poate fi utilizat într-o gamă largă de curenți de funcționare, inclusiv 0,1 A 250 V CC-13 R300, 0,22 A 125 V CC-13 R300, 0,3 A 240 V CA-14 D300 sau 0,6 A 120 V CA-14 D300, în conformitate cu IEC 60947-5-1. Durata de viață mecanică este impresionantă: 300.000 de cicluri de funcționare, în timp ce durata de viață electrică poate ajunge până la 1.000.000 de cicluri în diverse condiții de încărcare. Nivelul de protecție este IP65 în partea din față și IP20 în partea din spate, ceea ce îl face ideal pentru medii în care este necesară protecția împotriva prafului și umezelii. Produsul este ușor de instalat: este fixat sub cap cu o piuliță de fixare, cu un cuplu de strângere de 2-2,4 Nm. Conectarea se face cu borne cu șurub, care sunt potrivite pentru fire cu o secțiune transversală de max. 2 × 1,5 mm² cu capete de cablu sau pentru fire cu o secțiune transversală de 1 × 0,34...2 × 2,5 mm² fără capete de cablu. Capetele șuruburilor sunt proiectate pentru a fi compatibile cu mai multe tipuri de șurubelnițe: pot fi utilizate atât cu șurubelnițe Phillips (JIS nr. 1, Philips nr. 1, Pozidriv nr. 1), cât și cu șurubelnițe plate (4 mm și 5,5 mm). Pentru protecția împotriva scurtcircuitelor este necesară o siguranță de tip 4A gG. Tipul de iluminare este constant, sursa de lumină este o lampă incandescentă cu soclu BA 9s, dar becul nu este inclus în produs și trebuie achiziționat separat.
Schneider Electric Harmony XB7 - XB7NJ0361 - buton iluminat date tehnice
Caracteristici principale
Familia de produse: Harmony XB7
Tipul produsului sau al componentei: Buton iluminat
Denumirea scurtă a dispozitivului: XB7
Diametrul orificiului de montare: 22 mm
Cantitate comercializată: 10
Sursă de lumină: Lampă incandescentă (becul nu este inclus)
Design dispozitiv: Produs monolitic
Informații suplimentare
Înălțime: 29 mm
Lățime: 29 mm
Adâncime: 57,5 mm
Descrierea terminalului ISO n°1: (13-14)NO
Montarea dispozitivului: Gaură de montare - diametru: 22,5 mm 22,3 +0,4/0 în conformitate cu standardul IEC 60947-1
Centru de montare: >= 30 x 40 mm (placă de montare) metal - grosime: 1…6 mm
Metoda de montare: Piuliță de montare sub cap: 2…2,4 N.m Forma capului unității indicatoare: Rotundă Tipul dispozitivului de acționare: Buton și buton cu eliberare Profilul dispozitivului de acționare: Verde proeminent, nemarcat
Tipul și compoziția contactelor: 1 NO
Funcționarea contactului: Întrerupere lentă
Deschidere pozitivă: Niciuna
Durată de viață mecanică: 300.000 de cicluri
Conexiuni și date electrice
Conexiuni - terminale: Terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
Cuplu de strângere: 0,8…1,2 N.m conform IEC 60947-1
Formă cap șurub: În formă de cruce compatibilă cu șurubelnița JIS nr. 1, șurubelnița Philips nr. 1, șurubelnița Pozidriv nr. 1, compatibilă cu șurubelnițe plate Ø 4 mm și Ø 5,5 mm
Protecție la scurtcircuit: Siguranță de tip 4 A gG conform IEC 60947-5-1
Tensiune nominală de izolație [Ui]: 250 V (grad de poluare 3) în conformitate cu IEC 60947-1
Tensiune nominală de impuls [Uimp]: 4 kV în conformitate cu IEC 60947-1
Curent nominal de funcționare [Ie]: 0,1 A la 250 V, DC-13, R300 în conformitate cu IEC 60947-5-1
Durată de viață electrică: 1.000.000 de cicluri, DC-13, 0,3 A la 24 V, viteză de funcționare <216.000 cicluri/minut, factor de încărcare: 0,5 în conformitate cu IEC 60947-5-1 Anexa C
Tip semnal: Continuu
Suport bec: BA 9s
Tensiune nominală de alimentare [Us]: 230 V c.a.
Limite de tensiune de alimentare: 195…264 V c.a.
Cod de compatibilitate: XB7
Caracteristici de mediu
Grad de protecție: TH
Temperatura aerului ambiant în timpul depozitării: -40…70 °C
Temperatura aerului ambiant în timpul funcționării: -25…55 °C
Clasa de protecție împotriva șocurilor electrice: Clasa II în conformitate cu IEC 61140
Grad de protecție IP: IP20 (spate) conform IEC 60529, IP65 (față) conform IEC 60529
Tip carcasă: Tip 12, Tip 3
Standarde: IEC 60947-1, JIS C8201-5-1, CSA C22.2 Nr. 14, IEC 60947-5-1, UL 508, JIS C8201-1 Rezistență la vibrații: 5 gn (f= 2…500 Hz) în conformitate cu IEC 60068-2-6
Rezistență la șocuri: 50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală în conformitate cu IEC 60068-2-27
