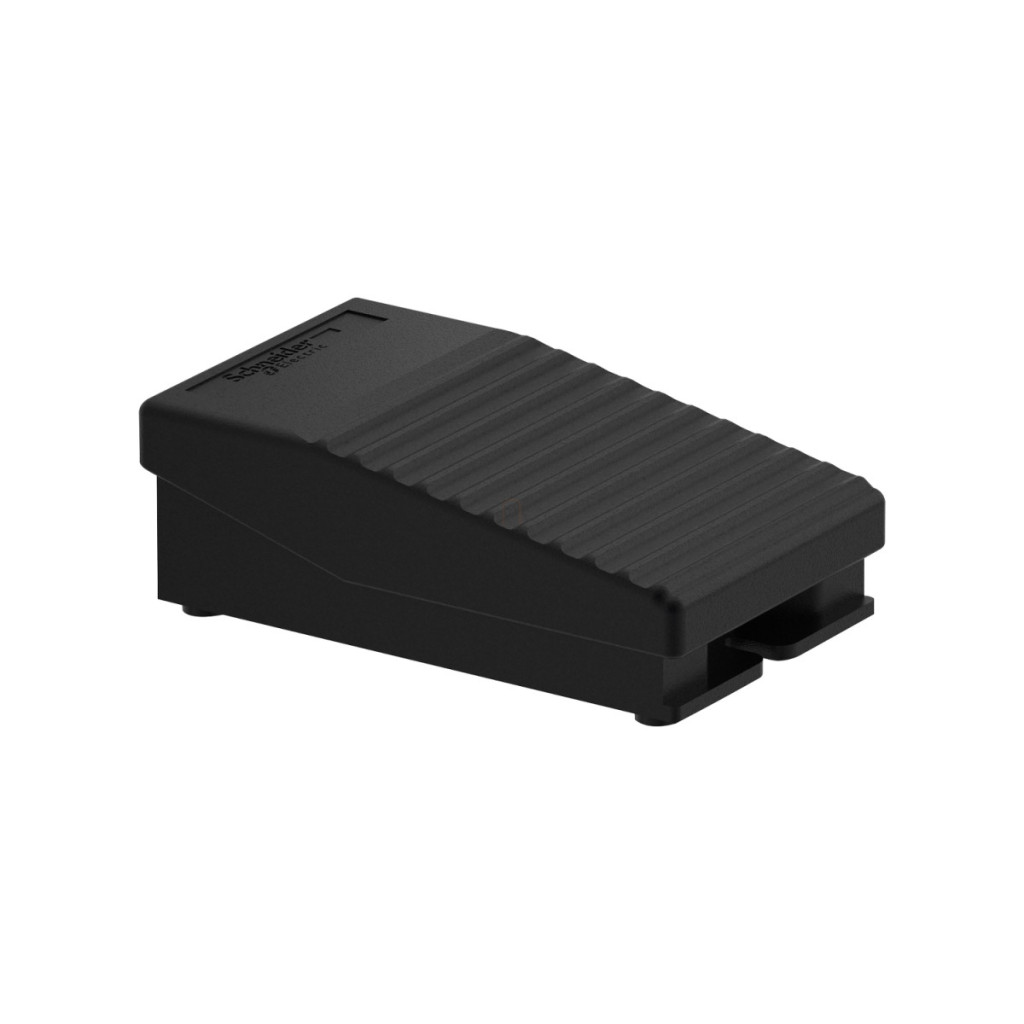

Comutatorul cu pedală XPEA110 din gama Harmony XPE de la Schneider Electric este un dispozitiv de control industrial fiabil, care poate fi utilizat într-o gamă largă de aplicații. Acest comutator cu pedală simplu și durabil, cu capac din plastic negru, este alegerea ideală pentru mediile în care operarea manuală este impracticabilă sau imposibilă și este necesară controlul cu piciorul. Modelul Harmony XPE XPEA110 are o funcționare pas cu pas, cu o configurație de contact 1 NC (normal închis) și 1 NO (normal deschis). Această dispunere a contactelor îl face extrem de versatil, deoarece este potrivit pentru controlul simultan al diferitelor circuite. Dispozitivul are un grad de protecție IP43, care oferă o protecție adecvată împotriva prafului și stropirii cu apă, făcându-l potrivit pentru utilizarea în medii industriale. Comutatorul cu pedală nu are capac de protecție, deci este recomandat pentru aplicații în care nu este necesară protecția împotriva acționării accidentale sau în care accesul rapid la comutatorul cu pedală este o prioritate. Comutatorul cu pedală Schneider Electric XPEA110 are parametri tehnici remarcabili. Dispozitivul are o durată de viață mecanică de 2 milioane de cicluri de comutare, asigurând o funcționare fiabilă pe termen lung, chiar și în condiții de utilizare intensivă. Curentul nominal de funcționare al contactelor este de 3A la 240V în categoria AC-15 și de 0,27A la 250V în categoria DC-13. Tensiunea nominală de izolare este de 500 V (la gradul de poluare 3), în timp ce rezistența nominală la tensiune de impuls este de 6 kV conform IEC 60947-1. Comutatorul cu pedală oferă opțiuni de conectare extrem de flexibile: are terminale cu șuruburi potrivite pentru cabluri de 1x2,5 mm² sau 2x1,5 mm², cu sau fără capete de cablu. În ceea ce privește intrarea cablului, are o gaură netedă proiectată pentru 1 presetup M20 și 1 presetup M16, ceea ce mărește și mai mult numărul de opțiuni de instalare. Dispozitivul este recomandat în special pentru medii industriale în care este necesară comutarea frecventă cu piciorul, cum ar fi pe liniile de producție, lângă mașini sau la stațiile de lucru unde mâinile operatorului sunt ocupate și anumite funcții trebuie controlate cu piciorul. Dimensiunile compacte ale comutatorului cu pedală XPEA110 (154 x 161 x 54 mm) permit amplasarea ușoară în zona de lucru. Siguranța produsului este îmbunătățită de funcția de deschidere pozitivă, care asigură separarea sigură a contactelor chiar și în cazul unei posibile sudări, în conformitate cu anexa K a standardului IEC 60947-5-1. Se recomandă o siguranță de tip 10A gG ca protecție împotriva scurtcircuitelor. Comutatorul cu pedală Schneider Electric XPEA110 reprezintă o calitate și fiabilitate remarcabile, care sunt caracteristicile distinctive ale familiei de produse Harmony.
Schneider Electric Harmony XPE - XPEA110 - comutator cu pedală, 1 pol, 1NO+1NC, fără capac de protecție, plastic, negru date tehnice
Caracteristici principale
Familia de produse: Harmony XPE
Tipul produsului sau componentului: Comutator cu pedală
Material: Plastic
Tip comutator cu pedală: Comutator cu pedală simplu
Denumire scurtă a dispozitivului: XPEA
Mecanism de acționare: Fără mecanism de acționare
Funcționare contact: 1 treaptă
Tip și compoziție contact: 1 NC + 1 NO
Culoare: Negru
Caracteristici suplimentare
Deschidere pozitivă: În conformitate cu apendicele K din IEC 60947-5-1
Conexiuni - terminale: Clema cu șurub, <= 1 x 2,5 mm² cu sau fără papuc de cablu Bornă cu șurub, <= 2 x 1,5 mm² cu sau fără papuc de cablu
Intrare cablu: 1 orificiu neted pentru presetupă M20 1 orificiu neted pentru presetupă M16
Durată de viață mecanică: 2.000.000 de cicluri
Curent nominal de funcționare [Ie]: 3 A, 240 V, AC-15, A300 0,27 A, 250 V, DC-13, Q300 în conformitate cu IEC 60947-5-1 Anexa A
Tensiune nominală de izolare [Ui]: 500 V (grad de poluare 3) conform IEC 60947-1 500 V (grad de poluare 3) conform NF C 20-040 grupa C 500 V (grad de poluare 3) conform VDE 0110 Grupa C 300 V conform UL 508 300 V conform CSA C22.2 Nr. 14
Tensiune nominală de rezistență la impulsuri [Uimp]: 6 kV conform IEC 60947-1
Rezistență maximă între terminale: 25 MOhm conform IEC 60255-7 categoria 3 25 MOhm conform NF C 93-050 metoda A
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1 Siguranță de tip gG de 10 A conform VDE 0660-200
Putere nominală de funcționare în W: 10 W DC-13, ciclu de funcționare <60 cicluri/minut, 5000000 cicluri, 24 V, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C 4 W DC-13, ciclu de funcționare <60 cicluri/minut, 5000000 cicluri, 120 V, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C 7 W DC-13, ciclu de funcționare <60 cicluri/minut, 5.000.000 cicluri, 48 V, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
Mediu
Standarde: IEC 60947-5-1
Tratament de protecție: TH
Temperatura ambiantă de funcționare: -25...55 °C
Temperatura ambiantă de depozitare: -40...70 °C
Rezistență la vibrații: 5 gn (f= 10...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 25 gn conform IEC 60068-2-27
Categorie de supratensiune: Clasa II conform IEC 61140 Clasa II conform NF C 20-030
Grad de protecție IP: IP43 conform IEC 60529
Dimensiuni
Dimensiunile comutatorului cu pedală: - Lungime: 154 mm (6,06 in.) - Lățime: 161 mm (6,34 in.) - Înălțime: 54 mm (2,13 in.)
