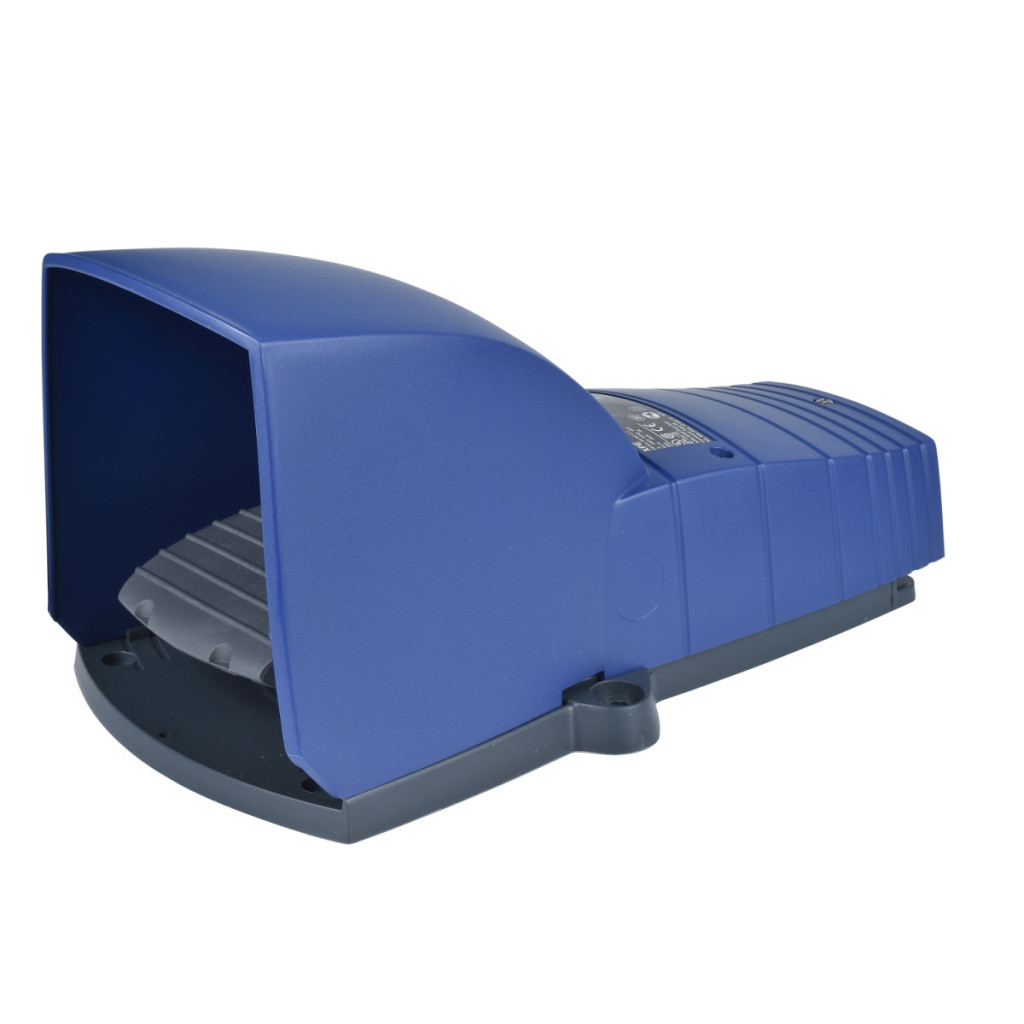

Comutatorul cu pedală XPEB511, parte a gamei de produse Harmony XPE de la Schneider Electric, este un element de control extrem de fiabil, conceput pentru medii industriale, care funcționează excelent într-o gamă largă de aplicații. Acest comutator cu un singur picior este disponibil într-o carcasă din plastic albastru, cu un capac de protecție și un mecanism de eliberare care previne funcționarea accidentală și sporește siguranța. Proiectarea tehnică a produsului se concentrează în mod specific pe durata lungă de viață și funcționarea fiabilă. Mecanismul de acționare cu o singură treaptă are 2 contacte: 1 contact NC (normal închis) și 1 contact NO (normal deschis). Această configurație permite efectuarea diverselor sarcini de control, fie că este vorba de pornirea sau oprirea mașinilor sau de executarea funcțiilor de siguranță. Gradul de protecție IP66 al comutatorului cu pedală asigură protecție împotriva prafului și a jeturilor puternice de apă, făcându-l potrivit pentru utilizarea în medii industriale umede și prăfuite. Comutatorul cu pedală Harmony XPE XPEB511 are parametri electrici remarcabili. Curentul nominal de funcționare este de 3 A la 240 V în categoria AC-15 și de 0,27 A la 250 V în categoria DC-13, conform IEC 60947-5-1 Anexa A. Tensiunea nominală de izolare este de 500 V (grad de poluare 3) conform IEC 60947-1, ceea ce garantează o siguranță electrică adecvată. Dispozitivul are o tensiune de rezistență la impulsuri de 6 kV conform IEC 60947-1, iar protecția la scurtcircuit este asigurată de o siguranță de tip gG de 10 A. Comutatorul are o durată de viață mecanică impresionantă de 10 milioane de cicluri de comutare, permițând o funcționare fiabilă pe termen lung, chiar și în medii industriale. Parametrii de funcționare ai produsului sunt, de asemenea, demni de menționat: intervalul de temperatură de funcționare este între -25 °C și +70 °C, iar intervalul de temperatură de depozitare este între -40 °C și +70 °C. Rezistența sa la vibrații este de 5g (f=10...500 Hz) conform IEC 60068-2-6, iar rezistența la șocuri este de 30g conform IEC 60068-2-27. Conectarea se realizează cu borne cu șurub, care permit conectarea cablurilor cu o secțiune maximă de 1x2,5 mm² sau 2x1,5 mm², cu sau fără papuci de cablu. Produsul este certificat UL și CSA, fiind acceptat la nivel internațional și potrivit pentru utilizare în diverse aplicații industriale. Comutatorul cu pedală Schneider Electric XPEB511 este alegerea ideală pentru mediile industriale în care operațiunile de control trebuie efectuate păstrând mâinile libere, cum ar fi atunci când se operează mașini-unelte, linii de producție sau sisteme de siguranță.
Schneider Electric Harmony XPE - XPEB511 - comutator cu pedală, 1 pol, 1NC+NO, cu capac de protecție, plastic, cu buton de eliberare, albastru date tehnice
Caracteristici principale
Familia de produse: Harmony XPE
Tipul produsului: Comutator cu pedală
Material: Plastic
Tipul comutatorului cu pedală: Comutator unipolar
Denumirea prescurtată a produsului: XPEB
Accesorii incluse: Capac de protecție
Mecanism de eliberare: Cu mecanism de eliberare
Mod de funcționare: 1 treaptă
Tip și compoziție contact: 2 NC + NO
Culoare: Albastru
Parametri tehnici
Deschidere pozitivă: Conform IEC 60947-5-1 Anexa K
Conexiuni - terminale: Terminal cu șurub, <= 1 x 2,5 mm² cu sau fără papuc de cablu
Terminal cu șurub, <= 2 x 1,5 mm² cu sau fără papuci de cablu
Durată de viață mecanică: 10.000.000 de cicluri
Curent nominal de funcționare: 3 A, 240 V, AC-15, A300
0,27 A, 250 V, DC-13, Q300 conform IEC 60947-5-1 Anexa A
Tensiune nominală de izolare: 500 V (grad de poluare 3) conform IEC 60947-1
500 V (grad de poluare 3) conform NF C 20-040 grupa C
500 V (grad de poluare 3) conform VDE 0110 Grupa C
300 V conform UL 508
300 V conform CSA C22.2 Nr. 14
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Rezistență maximă între terminale: 25 MOhm conform IEC 60255-7 Categoria 3
25 MOhm conform NF C 93-050 Metoda A
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Siguranță de tip gG de 10 A conform VDE 0660-200
Putere nominală de funcționare în W: 10 W DC-13, frecvență de funcționare <60 cicluri/minut, 5.000.000 cicluri, 24 V, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
4 W DC-13, frecvență de funcționare <60 cicluri/minut, 5.000.000 de cicluri, 120 V, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
7 W DC-13, frecvență de funcționare <60 cicluri/minut, 5.000.000 de cicluri, 48 V, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
Parametri de mediu
Standarde: NF E 09-031
Certificări de produs: UL
CSA
Grad de protecție: TH
Temperatură ambiantă de funcționare: -25…70 °C
Temperatură ambiantă de depozitare: -40…70 °C
Rezistență la vibrații: 5 gn (f= 10…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn conform IEC 60068-2-27
Categorie de supratensiune: Clasa II conform IEC 61140
Clasa II conform NF C 20-030
Grad de protecție IP: IP66 conform IEC 60529
Dimensiuni
Găuri de montare: Ø 16 x 4 găuri cu cap înecat
Montarea capacului de protecție: 4 șuruburi de montare din oțel inoxidabil. Cuplu de strângere: 1 N.m
