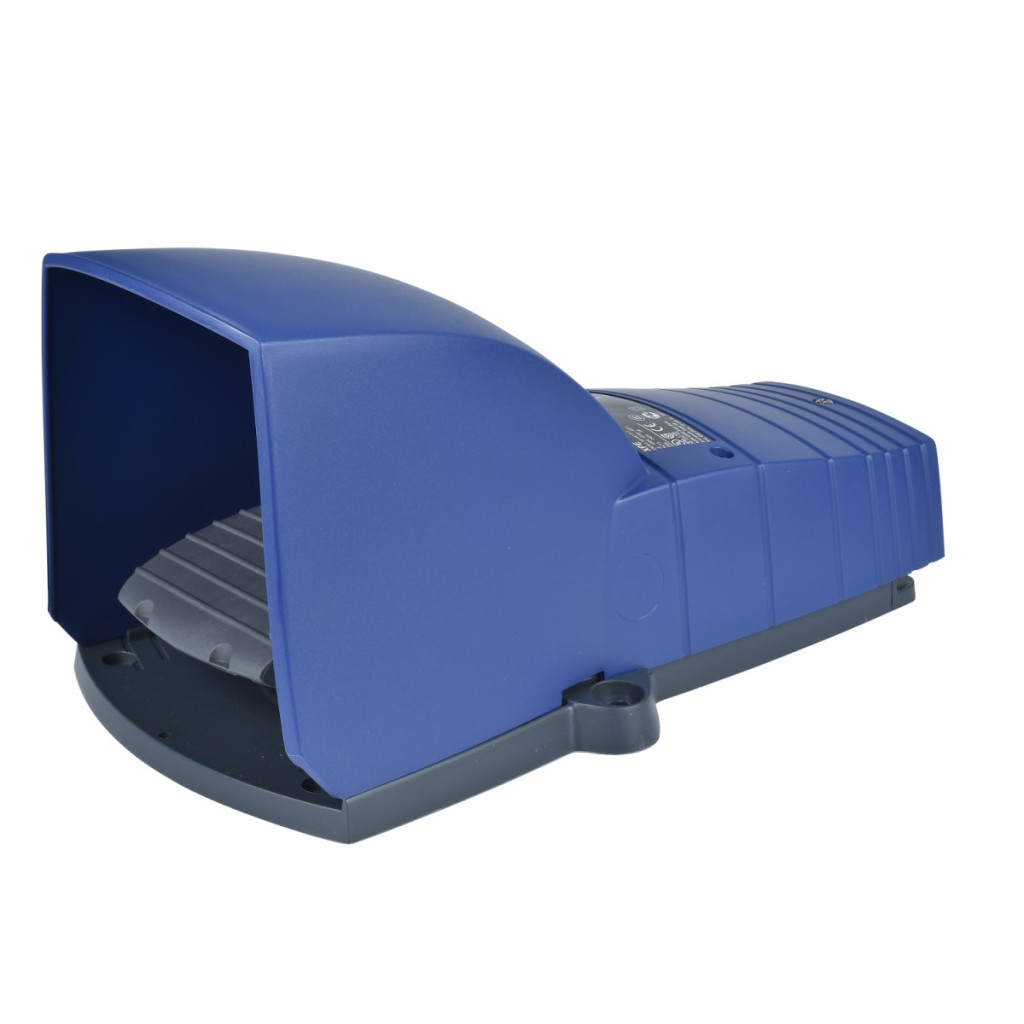

Comutatorul cu pedală XPEB711 din gama Harmony XPE de la Schneider Electric este un dispozitiv de control profesional dezvoltat pentru aplicații industriale, asigurând o funcționare fiabilă chiar și în cele mai exigente medii. Acest comutator cu pedală din plastic albastru are un capac de protecție care împiedică acționarea accidentală, sporind astfel siguranța la locul de muncă. Comutatorul cu pedală este echipat cu un mecanism de eliberare și permite acționarea în două etape, asigurând un control precis. Configurația sa de contact este 2 NC + NO, ceea ce oferă opțiuni de control versatile pentru diverse aplicații industriale. Dispozitivul are protecție IP66, care oferă o protecție excelentă împotriva prafului și a jeturilor puternice de apă, asigurând o funcționare fiabilă chiar și în medii umede sau prăfuite. Comutatorul cu pedală are o deschidere pozitivă care respectă Anexa K din IEC 60947-5-1, asigurând siguranță maximă de funcționare chiar și în aplicații critice. Comutatorul cu pedală XPEB711 are parametri electrici remarcabili: Are un curent nominal de funcționare de 3 A în categoria 240 V AC-15 (A300) și un curent nominal de funcționare de 0,27 A în categoria 250 V DC-13 (Q300), în conformitate cu apendicele A al standardului IEC 60947-5-1. Tensiunea sa de izolare este de 500 V (la gradul de poluare 3), care respectă mai multe standarde internaționale, cum ar fi IEC 60947-1, NF C 20-040 Grupa C și VDE 0110 Grupa C. Are o tensiune de izolație de 300 V conform standardelor UL 508 și CSA C22.2 nr. 14. Rezistența sa la tensiune de impuls este de 6 kV conform IEC 60947-1, iar rezistența maximă între terminale este de 25 MOhm conform IEC 60255-7 categoria 3 și NF C 93-050 metoda A. Produsul are o durabilitate mecanică excepțională: este proiectat pentru 10 milioane de cicluri de funcționare. Ca protecție împotriva scurtcircuitelor, se recomandă utilizarea unei siguranțe de tip 10 A gG, în conformitate cu IEC 60947-5-1 și VDE 0660-200. Puterea nominală de funcționare în categoria DC-13 la diferite niveluri de tensiune: 10 W la 24 V, 7 W la 48 V și 4 W la 120 V, în fiecare caz la o viteză de funcționare de <60 cicluri/minut, pentru 5 milioane de cicluri, cu un factor de încărcare de 0,5, în conformitate cu anexa C la IEC 60947-5-1. Comutatorul cu pedală XPEB711 este certificat UL și CSA, îndeplinind cele mai stricte standarde internaționale de siguranță. Intervalul său de temperatură de funcționare este între -25 °C și 70 °C, iar intervalul de temperatură de depozitare este între -40 °C și 70 °C. Rezistența sa la vibrații este de 5 gn (f=10...500 Hz) conform IEC 60068-2-6, iar rezistența la șocuri este de 30 gn conform IEC 60068-2-27, ceea ce asigură o protecție mecanică excelentă pentru produs. Categoria sa de supratensiune este Clasa II conform standardelor IEC 61140 și NF C 20-030. Dimensiunile comutatorului cu pedală pot fi găsite în detaliu în desenele tehnice. Se montează cu un orificiu cu cap înecat Ø 16 x 4, iar capacul de protecție poate fi fixat cu 4 șuruburi din oțel inoxidabil cu un cuplu de strângere de 1 N.m.
Schneider Electric Harmony XPE - XPEB711 - comutator cu pedală, 2 trepte, 1NO+2NC, cu capac de protecție, plastic, cu eliberare, albastru date tehnice
Caracteristici generale
Familia de produse: Harmony XPE
Tipul produsului sau al componentei: Comutator cu pedală
Material: Plastic
Tipul comutatorului cu pedală: Comutator cu pedală simplu
Denumirea scurtă a dispozitivului: XPEB
Echipament furnizat:Capac de protecție Mecanism de eliberare: Cu mecanism de eliberare Funcționare contact: 2 trepte Tip și compoziție contact: 2 NC + NO Culoare: Albastru Caracteristici suplimentare Deschidere pozitivă: Conform IEC 60947-5-1 Anexa K Albastru
Caracteristici suplimentare
Deschidere pozitivă: Conform IEC 60947-5-1 Anexa K
Conexiuni - terminale: Terminal cu șurub, <= 1 x 2,5 mm² cu sau fără papuci de cablu Terminal cu șurub, <= 2 x 1,5 mm² cu sau fără papuci de cablu
Durată de viață mecanică: 10.000.000 de cicluri
Curent nominal de funcționare: 3 A, 240 V, AC-15, A300
0,27 A, 250 V, DC-13, Q300 Conform IEC 60947-5-1, anexa A
Tensiune nominală de izolație: 500 V (grad de poluare 3) conform IEC 60947-1
500 V (grad de poluare 3) conform NF C 20-040 grupa C
500 V (grad de poluare 3) conform VDE 0110 grupa C
300 V conform UL 508
300 V conform CSA C22.2 nr. 14
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Rezistență maximă între terminale: 25 MOhm conform IEC 60255-7 Categoria 3
25 MOhm conform NF C 93-050 Metoda A
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Siguranță de tip gG de 10 A conform VDE 0660-200
Putere nominală de funcționare în W: 10 W DC-13, viteză de funcționare <60 cicluri/minut, 5.000.000 cicluri, 24 V, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
4 W DC-13, viteză de funcționare <60 cicluri/minut, 5.000.000 de cicluri, 120 V, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
7 W DC-13, viteză de funcționare <60 cicluri/minut, 5.000.000 de cicluri, 48 V, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
Parametri de mediu
Certificări produs: UL, CSA
Grad de protecție: TH
Temperatură ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -40...70 °C
Rezistență la vibrații: 5 gn (f= 10...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn conform IEC 60068-2-27
Categorie de supratensiune: Clasa II conform IEC 61140
Clasa II conform NF C 20-030
Grad de protecție IP: IP66 conform IEC 60529
Standarde
Standarde: NF E 09-031
