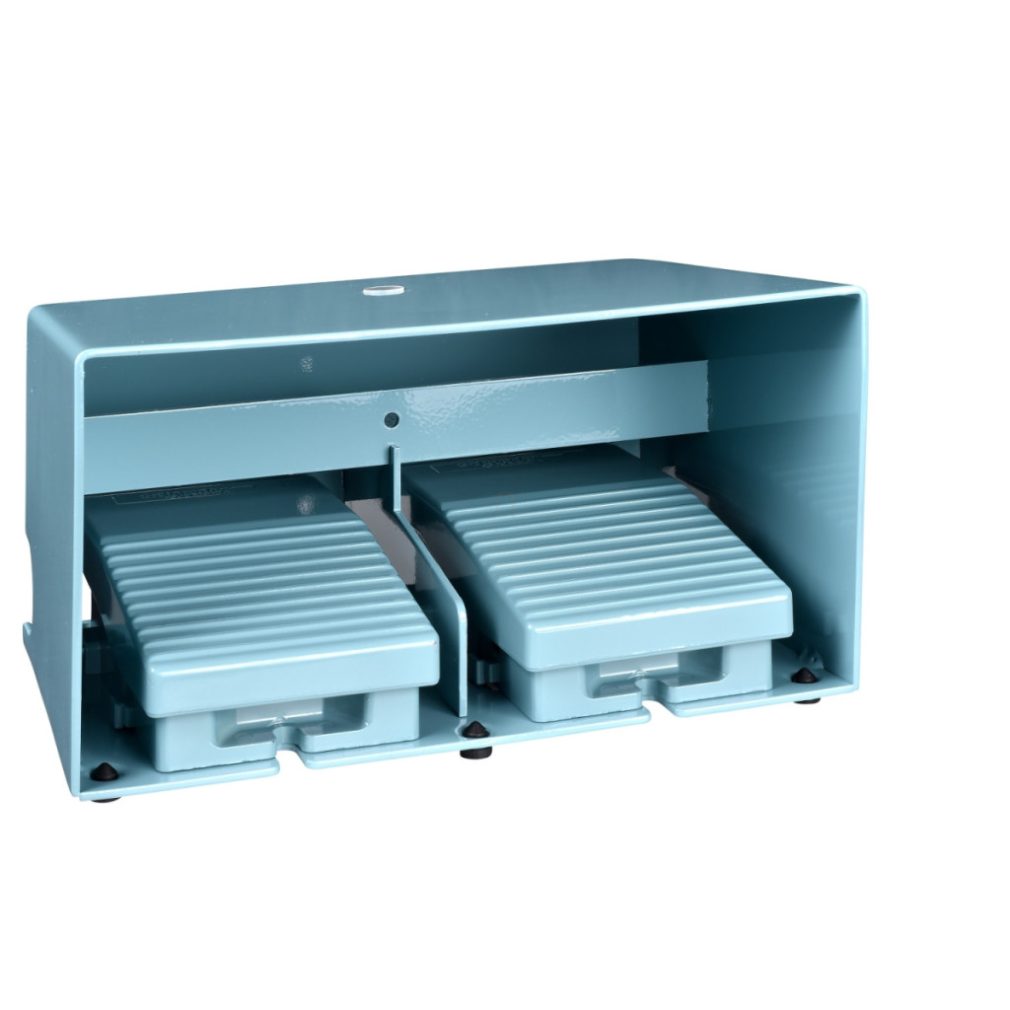

Comutatorul cu pedală dublă XPEM3110D din gama Harmony XPE de la Schneider Electric este un dispozitiv de control industrial de înaltă calitate, conceput special pentru medii care necesită o funcționare fiabilă. Acest comutator cu pedală din metal albastru are un capac de protecție care împiedică funcționarea accidentală, sporind astfel siguranța la locul de muncă în mediile industriale. Comutatorul cu pedală Harmony XPE XPEM3110D are un mod de funcționare în 1 etapă și este echipat cu 2×2 contacte NC + 1 NO, oferind opțiuni de control versatile pentru o varietate de aplicații industriale. Comutatorul are deschidere pozitivă în conformitate cu IEC 60947-5-1 Anexa K, ceea ce înseamnă că funcționarea mecanică a contactelor asigură o deschidere fiabilă și sigură chiar și în cazul unei defecțiuni. Acest lucru este deosebit de important în aplicațiile de siguranță, unde o defecțiune a comutatorului poate avea consecințe grave. În ceea ce privește opțiunile de conectare, XPEM3110D are un terminal cu șurub care poate acomoda cabluri de 1×2,5 mm² sau 2×1,5 mm², cu sau fără capace de capăt. Intrarea cablului se face cu 2 presetupe Pg 16. Dacă doriți să utilizați un presetup ISO M20, va trebui să utilizați adaptorul DE9RA620. Caracteristicile electrice ale contactelor sunt remarcabile: în categoria AC-15, acestea au o capacitate de încărcare de 3 A, 240 V, în timp ce în categoria DC-13, acestea au valori de 0,27 A, 250 V, conform IEC 60947-5-1 Anexa A. Tensiunea nominală de izolare (Ui) este de 500 V, ceea ce corespunde gradului de poluare 3 conform IEC 60947-1, NF C 20-040 și VDE 0110, în timp ce conform UL 508 și CSA C22.2 Nr. 14, această valoare este de 300 V. Comutatorul cu pedală Schneider Electric XPEM3110D are o durată de viață mecanică excepțional de lungă: poate efectua 15 milioane de cicluri de comutare. Acest design durabil este combinat cu protecție IP66 conform IEC 60529, ceea ce face ca dispozitivul să fie complet rezistent la praf și protejat împotriva jeturilor de apă. Mai mult, are și protecție IP669, ceea ce înseamnă că funcționează fiabil chiar și atunci când este curățat cu apă caldă sub presiune. Intervalul larg de temperatură de funcționare (-25 până la 70 °C) și intervalul de temperatură de depozitare (-40 până la 70 °C) permit utilizarea sa în condiții extreme. Rezistența sa la vibrații este de 15 gn (f=10...500 Hz) conform IEC 60068-2-6, în timp ce rezistența la șocuri este de 150 gn conform NF E 09-031 și 20 gn conform IEC 60068-2-27. În ceea ce privește caracteristicile fizice ale produsului, dispunerea contactelor comutatorului este definită cu precizie: (11-12)NC, B, (13-14)NO, (23-24)NO, (21-22)NC. Greutatea sa netă este de 5,92 kg, reflectând designul său robust, industrial. Dispozitivul aparține clasei de protecție la atingere I, în conformitate cu standardele IEC 61140 și NF C 20-030. XPEM3110D este alegerea ideală pentru mediile industriale în care este necesară o comandă sigură cu piciorul, în special în situațiile în care operatorul are mâinile ocupate cu alte sarcini sau în care cerințele de igienă impun o operare fără mâini.
Specificații tehnice Harmony XPE XPEM3110D
Caracteristici generale
Familia de produse: Harmony XPE
Tipul produsului: Comutator cu pedală
Material: Metal
Tipul comutatorului cu pedală: Comutator cu pedală dublă
Denumire prescurtată: XPEM
Accesorii incluse:Capac de protecție
Mecanism de eliberare: Fără mecanism de eliberare
Funcționare contact: 1 treaptă
Tip și compoziție contact: 2 x 2 NC + 1 NO
Culoare: Albastru
Caracteristici suplimentare
Deschidere pozitivă: Conform cu IEC 60947-5-1 Anexa K
Conexiuni - terminale: Terminal cu șurub, <= 1 x 2,5 mm² cu sau fără cablu
Terminal cu șurub, <= 2 x 1,5 mm² cu sau fără cablu
Intrare cablu: 2 presetupe filetate Pg 16 (utilizați adaptorul DE9RA620 pentru ISO M20)
Durată de viață mecanică: 15.000.000 de cicluri
Curent nominal de funcționare [Ie]: 3 A, 240 V, AC-15, A300
0,27 A, 250 V, DC-13, Q300 conform IEC 60947-5-1 Anexa A
Tensiune nominală de izolare [Ui]: 500 V (grad de poluare 3) conform IEC 60947-1
500 V (grad de poluare 3) conform NF C 20-040 Grupa C
500 V (grad de poluare 3) conform VDE 0110 Grupa C
300 V conform UL 508
300 V conform CSA C22.2 Nr. 14
Tensiune nominală de rezistență la impulsuri [Uimp]: 6 kV conform IEC 60947-1
Rezistență maximă între terminale: 25 MOhm conform IEC 60255-7 Categoria 3
25 MOhm conform NF C 93-050 Metoda A
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Siguranță de tip gG de 10 A conform VDE 0660-200
Putere nominală de funcționare în W: 10 W DC-13, frecvență de funcționare <60 cicluri/minut, 5.000.000 cicluri, 24 V, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
4 W DC-13, frecvență de funcționare <60 cicluri/minut, 5.000.000 de cicluri, 120 V, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
7 W DC-13, frecvență de funcționare <60 cicluri/minut, 5.000.000 de cicluri, 48 V, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
Caracteristici fizice
Dispunere contacte: (11-12)NC, B, (13-14)NO, (23-24)NO, (21-22)NC
Greutate netă: 5,92 kg
Caracteristici de mediu
Standarde: NF E 09-031
Certificări ale produsului: CSA, FIMKO
Tratament de protecție: TC
Temperatura ambiantă de funcționare: -25…70 °C
Temperatură ambiantă de depozitare: -40…70 °C
Rezistență la vibrații: 15 gn (f= 10…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 150 gn conform NF E 09-031
20 gn conform IEC 60068-2-27
Categorie de supratensiune: Clasa I conform IEC 61140
Clasa I conform NF C 20-030
Grad de protecție IP: IP66 conform IEC 60529
IP669 conform IEC 60529
