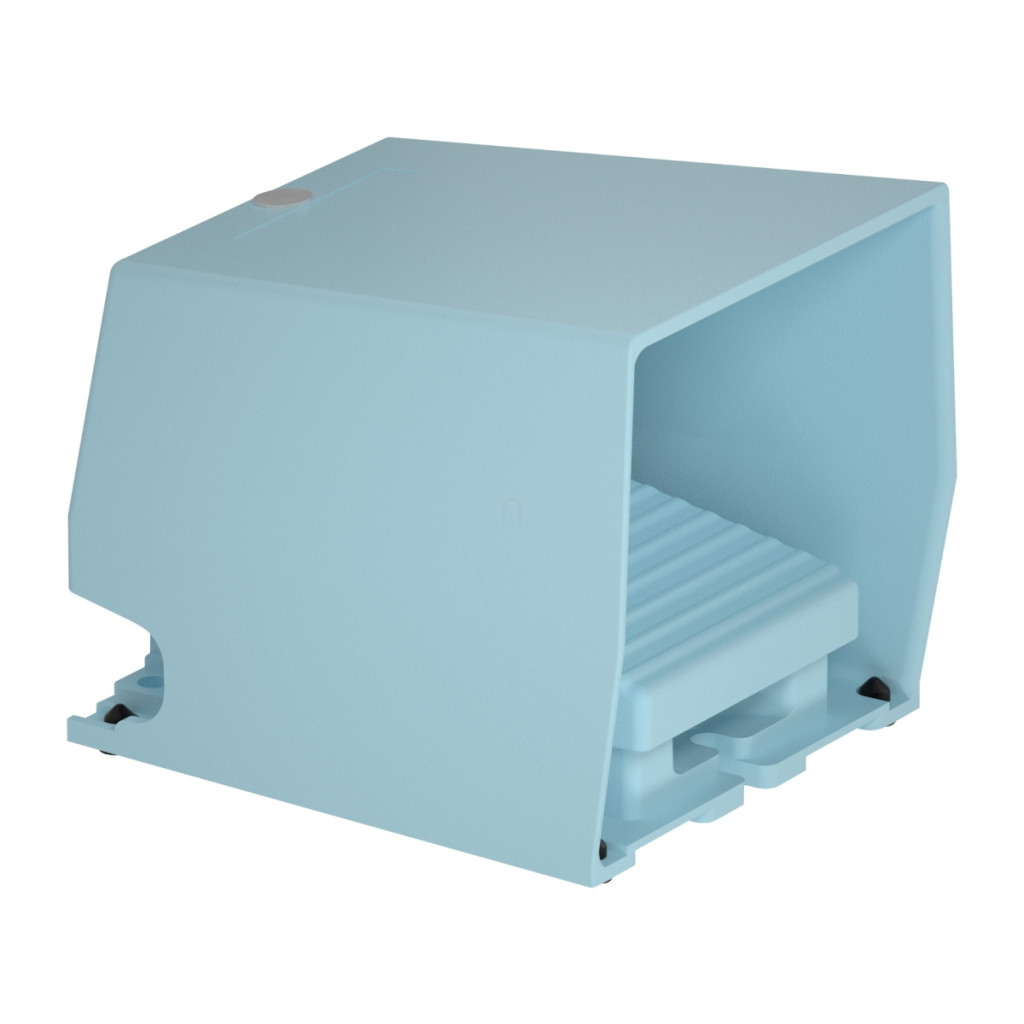

XPEM510, parte a gamei Harmony XPE de la Schneider Electric, este un comutator cu pedală de înaltă calitate, conceput pentru medii industriale, oferind performanțe și fiabilitate remarcabile pentru aplicații industriale de zi cu zi. Construcția robustă din metal și schema de culori albastră nu numai că oferă un aspect estetic, dar garantează și o durabilitate și o rezistență excelente chiar și în cele mai dure condiții industriale. Acest comutator cu pedală are un mecanism de eliberare și un capac de protecție pentru a preveni funcționarea accidentală, sporind astfel siguranța. Dispozitivul are un mecanism de acționare cu o singură treaptă și o configurație de contact 1NC+1NO, care oferă opțiuni versatile de comutare în diverse sisteme de control. Gradul de protecție IP66 garantează că comutatorul este complet protejat împotriva prafului și a jeturilor puternice de apă, iar IP669 certifică, de asemenea, protecția sa împotriva apei de înaltă presiune, făcându-l o alegere ideală pentru utilizarea în medii umede sau prăfuite. Printre parametrii tehnici ai comutatorului cu pedală Harmony XPE XPEM510, merită menționată durata de viață mecanică excepțională de 15 milioane de cicluri, care asigură o funcționare fiabilă chiar și în cazul utilizării frecvente și pe termen lung. Curentul nominal de funcționare al comutatorului este de 3 A la 240 V în categoria AC-15 și de 0,27 A la 250 V în categoria DC-13, în conformitate cu anexa A la standardul IEC 60947-5-1. Produsul are o tensiune de izolare de 500 V (grad de poluare 3) conform IEC 60947-1, NF C 20-040 Grupa C și VDE 0110 Grupa C, și 300 V conform UL 508 și CSA C22.2 Nr. 14. Tensiunea nominală de impuls suportată este de 6 kV conform IEC 60947-1, ceea ce asigură o protecție excelentă împotriva supratensiunii. Rezistența maximă între terminale este de 25 MOhm conform IEC 60255-7 Categoria 3 și NF C 93-050 Metoda A. Conectarea comutatorului cu pedală este simplă și flexibilă: are terminale cu șuruburi care acceptă capete de cablu ≤ 1 x 2,5 mm² sau ≤ 2 x 1,5 mm² cu sau fără cleme de cablu. Dispozitivul are 2 presetupe Pg 16 cu intrări filetate; pentru ISO M20, trebuie utilizat un adaptor DE9RA620. Produsul funcționează într-un interval de temperatură de la -25 la 70 °C și poate fi depozitat între -40 și 70 °C. Rezistența sa la vibrații este de 15 gn (f= 10...500 Hz) conform IEC 60068-2-6, iar rezistența la impact este de 150 gn conform NF E 09-031 și 20 gn conform IEC 60068-2-27. Comutatorul cu pedală Schneider Electric XPEM510 este conform cu cerințele de certificare CSA și FIMKO și este clasificat în categoria de supratensiune Clasa I conform IEC 61140 și NF C 20-030.
Schneider Electric Harmony XPE - XPEM510 - comutator cu pedală, 1 pol, 1NO+1NC, cu capac de protecție, metalic, cu eliberare, albastru date tehnice
Caracteristici generale
Familia de produse: Harmony XPE
Tipul produsului: Comutator cu pedală
Material: Metal
Tipul comutatorului cu pedală: Comutator cu pedală simplu
Denumirea scurtă a dispozitivului: XPEM
Accesorii incluse:Capac de protecție Mecanism de eliberare: Cu mecanism de eliberare Funcționare contact: 1 treaptă Tip și compoziție contact: 1 NC + 1 NO Culoare: Albastru Caracteristici suplimentare Deschidere pozitivă: IEC 60947-5-1 Anexa K Albastru
Caracteristici suplimentare
Deschidere pozitivă: În conformitate cu IEC 60947-5-1 Anexa K
Conexiuni - terminale:Terminal cu șurub, ≤ 1 x 2,5 mm² cu sau fără papuc de cablu
Terminal cu șurub, ≤ 2 x 1,5 mm² cu sau fără papuc de cablu
Intrare cablu: intrare cu 2 rotații pentru conector de cablu Pg 16
Durată de viață mecanică: 15.000.000 de cicluri
Curent nominal de funcționare: 3 A, 240 V, AC-15, A300
0,27 A, 250 V, DC-13, Q300 în conformitate cu IEC 60947-5-1 Anexa A
Tensiune nominală de izolare: 500 V (grad de poluare 3) în conformitate cu IEC 60947-1
500 V (grad de poluare 3) conform NF C 20-040 grupa C
500 V (grad de poluare 3) conform VDE 0110 Grupa C
300 V conform UL 508
300 V conform CSA C22.2 Nr. 14
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Rezistență maximă între terminale: 25 MOhm conform IEC 60255-7 Categoria 3
25 MOhm conform NF C 93-050 Metoda A
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Siguranță de tip gG de 10 A conform VDE 0660-200
Caracteristici de mediu
Standarde: NF E 09-031
Certificări ale produsului: CSA, FIMKO
Tratament de protecție: TC
Temperatura ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -40...70 °C
Rezistență la vibrații: 15 gn (f= 10...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 150 gn conform NF E 09-031
20 gn conform IEC 60068-2-27
Categorie de supratensiune: Clasa I conform IEC 61140
Clasa I conform NF C 20-030
Grad de protecție IP: IP66 conform IEC 60529
IP669 conform IEC 60529
