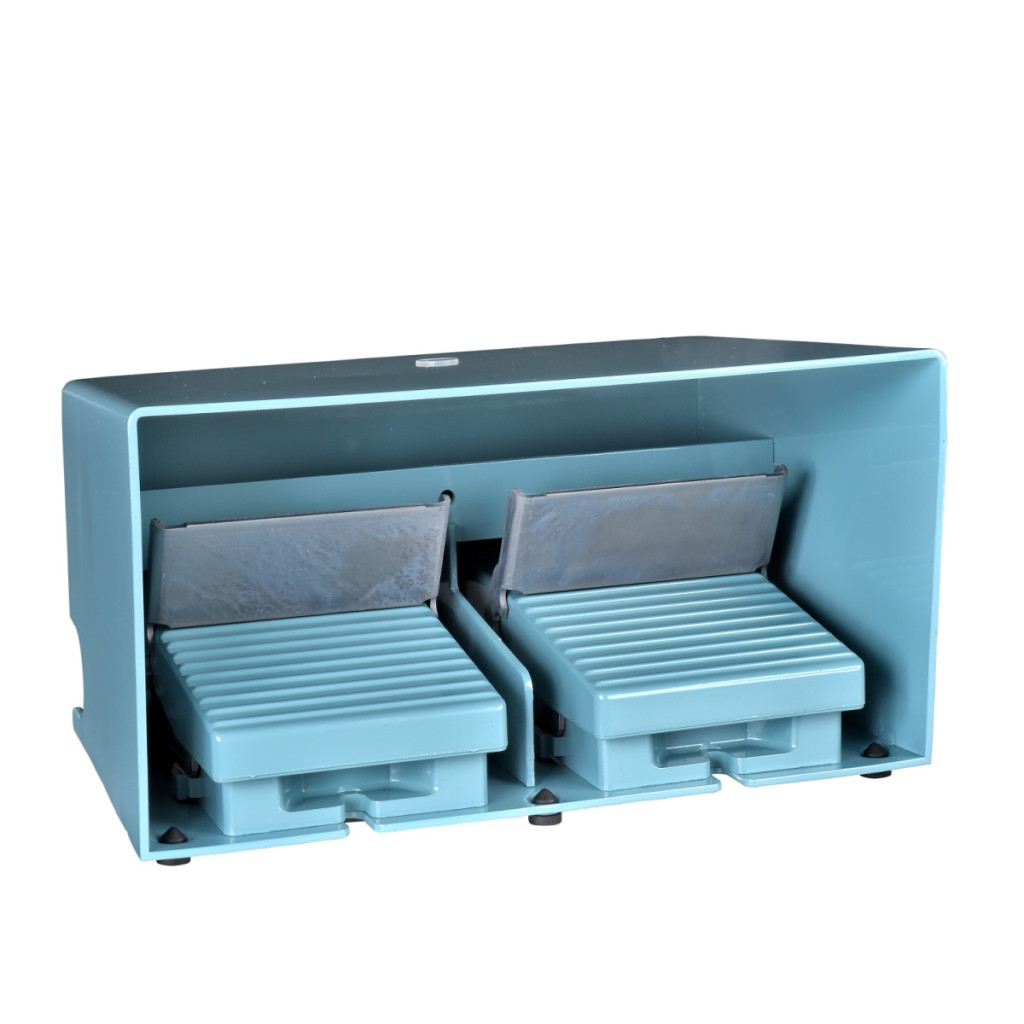

Schneider Electric Harmony XPE - XPEM5100D - comutator cu pedală, două pedale, 1 viteză, 2x 1NO+1NC, cu capac de protecție, metal, cu eliberare, albastru date tehnice
Caracteristici principale
Familia de produse: Harmony XPE
Tipul produsului sau al componentei: Comutator cu pedală
Material: Metal
Tipul comutatorului cu pedală: Comutator cu pedală dublă
Denumirea scurtă a dispozitivului: XPEM
Accesorii incluse: Capac
Mecanism de eliberare: Cu mecanism de eliberare
Funcționare contact: 1 treaptă
Tip și compoziție contact: 2 x (1 NC + 1 NO)
Culoare: Albastru
Informații suplimentare
Deschidere pozitivă: Da, conform IEC 60947-5-1 Anexa K
Conexiuni - terminale: Terminal cu șurub, <= 1 x 2,5 mm² cu sau fără papuc de cablu
Terminal cu șurub, <= 2 x 1,5 mm² cu sau fără papuci de cablu
Intrare cablu: 2 intrări pentru presetupe Pg 16
Durată de viață mecanică: 15.000.000 de cicluri
Caracteristici electrice
Curent nominal de funcționare [Ie]: 3 A, 240 V, AC-15, A300
0,27 A, 250 V, DC-13, Q300 în conformitate cu IEC 60947-5-1 Anexa A
Tensiune nominală de izolație [Ui]: 500 V (grad de poluare 3) conform IEC 60947-1
500 V (grad de poluare 3) conform NF C 20-040 grupa C
500 V (grad de poluare 3) conform VDE 0110 Grupa C
300 V conform UL 508
300 V conform CSA C22.2 Nr. 14
Tensiune nominală de impuls [Uimp]: 6 kV conform IEC 60947-1
Rezistență maximă între terminale: 25 MOhm conform IEC 60255-7 Categoria 3
25 MOhm conform NF C 93-050 Metoda A
Protecție la scurtcircuit: 10 A tip siguranță gG conform IEC 60947-5-1
10 A tip siguranță gG conform VDE 0660-200
Putere nominală de funcționare în W: 10 W DC-13, viteză de funcționare <60 cicluri/minut, 5.000.000 cicluri, 24 V, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
4 W DC-13, viteză de funcționare <60 cicluri/minut, 5.000.000 cicluri, 120 V, factor de încărcare: 0,5 conform IEC 60947-5-1 C anexă
7 W DC-13, viteză de funcționare <60 cicluri/minut, 5.000.000 cicluri, 48 V, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
Caracteristici fizice
Punct de contact: (21-22)NC
B
(13-14)NO
Condiții de mediu
Standarde: NF E 09-031
Certificări ale produsului: FIMKO, CSA
Tratament de protecție: TC
Temperatura ambiantă în timpul funcționării: -25...70 °C
Temperatura ambiantă în timpul depozitării: -40...70 °C
Rezistență la vibrații: 15 gn (f= 10...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 150 gn conform NF E 09-031
20 gn conform IEC 60068-2-27
Categorie de supratensiune: Clasa I conform IEC 61140 Clasa I conform NF C 20-030 Grad de protecție IP: IP66 conform IEC 60529 IP669 conform IEC 60529
